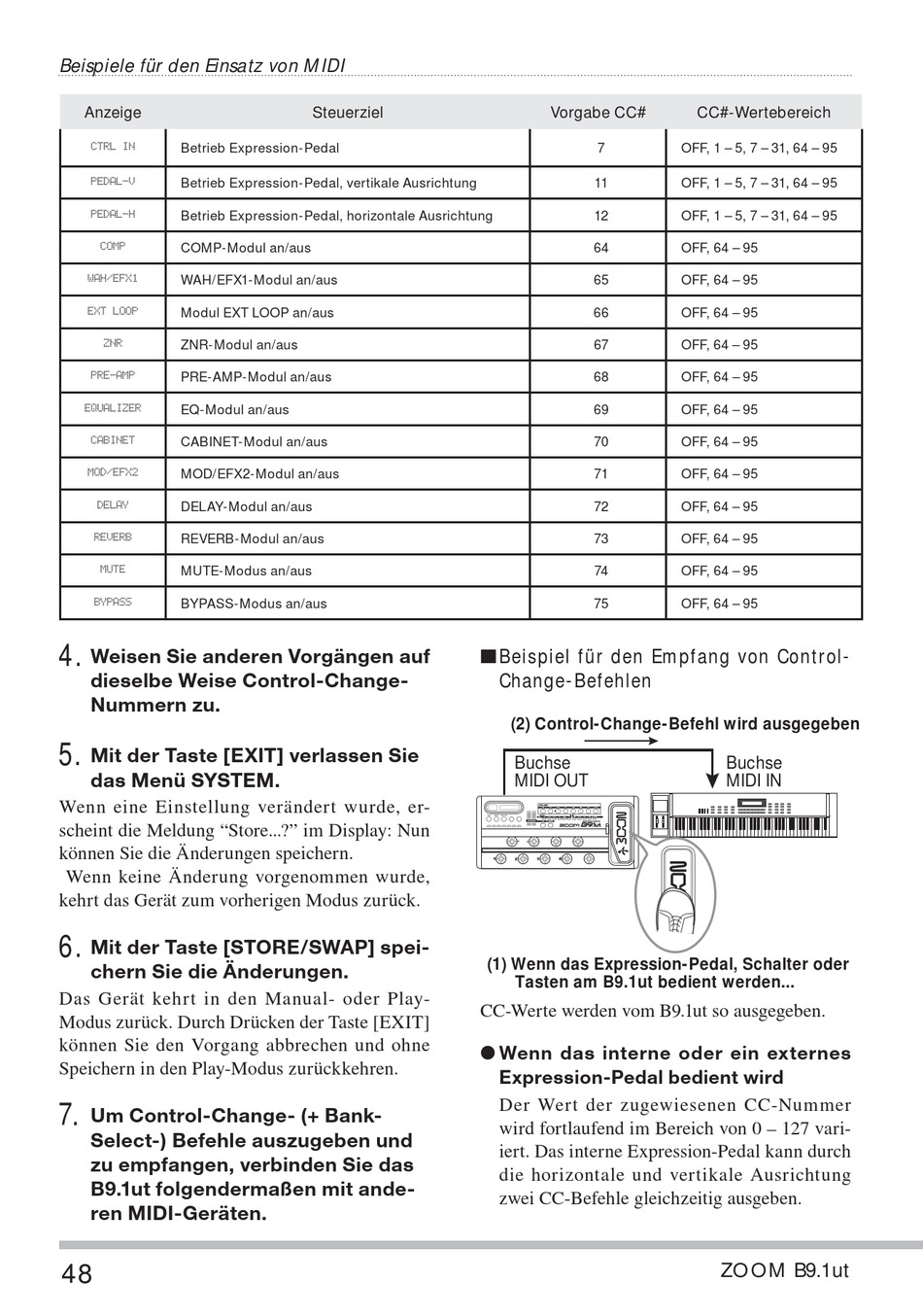

Beispiele für den Einsatz von MIDI
Anzeige
CTRL IN
Betrieb Expression-Pedal
PEDAL-V
Betrieb Expression-Pedal, vertikale Ausrichtung
PEDAL-H
Betrieb Expression-Pedal, horizontale Ausrichtung
COMP
COMP-Modul an/aus
WAH/EFX1
WAH/EFX1-Modul an/aus
EXT LOOP
Modul EXT LOOP an/aus
ZNR
ZNR-Modul an/aus
PRE-AMP
PRE-AMP-Modul an/aus
EQUALIZER
EQ-Modul an/aus
CABINET
CABINET-Modul an/aus
MOD/EFX2
MOD/EFX2-Modul an/aus
DELAY
DELAY-Modul an/aus
REVERB
REVERB-Modul an/aus
MUTE
MUTE-Modus an/aus
BYPASS
BYPASS-Modus an/aus
4.
Weisen Sie anderen Vorgängen auf
dieselbe Weise Control-Change-
Nummern zu.
5.
Mit der Taste [EXIT] verlassen Sie
das Menü SYSTEM.
Wenn eine Einstellung verändert wurde, er-
scheint die Meldung "Store...?" im Display: Nun
können Sie die Änderungen speichern.
Wenn keine Änderung vorgenommen wurde,
kehrt das Gerät zum vorherigen Modus zurück.
6.
Mit der Taste [STORE/SWAP] spei-
chern Sie die Änderungen.
Das Gerät kehrt in den Manual- oder Play-
Modus zurück. Durch Drücken der Taste [EXIT]
können Sie den Vorgang abbrechen und ohne
Speichern in den Play-Modus zurückkehren.
7.
Um Control-Change- (+ Bank-
Select-) Befehle auszugeben und
zu empfangen, verbinden Sie das
B9.1ut folgendermaßen mit ande-
ren MIDI-Geräten.
48
Steuerziel
■ Beispiel für den Empfang von Control-
CC-Werte werden vom B9.1ut so ausgegeben.
● Wenn das interne oder ein externes
Vorgabe CC#
7
11
12
64
65
66
67
68
69
70
71
72
73
74
75
Change-Befehlen
(2) Control-Change-Befehl wird ausgegeben
Buchse
MIDI OUT
(1) Wenn das Expression-Pedal, Schalter oder
Tasten am B9.1ut bedient werden...
Expression-Pedal bedient wird
Der Wert der zugewiesenen CC-Nummer
wird fortlaufend im Bereich von 0 – 127 vari-
iert. Das interne Expression-Pedal kann durch
die horizontale und vertikale Ausrichtung
zwei CC-Befehle gleichzeitig ausgeben.
CC#-Wertebereich
OFF, 1 – 5, 7 – 31, 64 – 95
OFF, 1 – 5, 7 – 31, 64 – 95
OFF, 1 – 5, 7 – 31, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
OFF, 64 – 95
Buchse
MIDI IN
ZOOM B9.1ut
