4.4.2 Ü O G
BERPRÜFUNG PTO AIT
In diesem Bereich kann der Anschluss der Hardware überprüft werden (Balken OptoGait und/oder
Webcam). Über diese Funktion sollte, wenn die Webcam angeschlossen ist, die Live-Aufnahme
angezeigt werden. Wenn ein Bild oder beide Bilder nicht angezeigt werden, überprüfen Sie, ob in
den Grundeinstellungen, Video (Kap.4.4.1.4) ausgewählt bzw. die Treiber richtig installiert wurden.
<Ausführen> anklicken, um den Test zur Überprüfung der Verbindung mit den OptoGait-Balken zu
beginnen. Der Test läuft weiter, bis die Schaltfläche <STOP> gedrückt wird.
Wenn keine Leds unterbrochen sind, endet der Test positiv.
Nun kann der Test mit <Ausführen> wiederholt werden und die Leds manuell zur Probe
unterbrochen werden, z. B. indem ein Fuß zwischen die Balken gesetzt wird. Jetzt wechseln einige
Leds zu Rot und zeigen eine Unterbrechung des Signals durch den Fuß an. Durch Anklicken von
<Beenden> zeigt die Software in der Tabelle unten die unterbrochenen Leds an und dass der Test
aufgrund der absichtlichen Unterbrechung positiv ausgegangen ist.
Der Test ist (vor allem bei langen Installationen im Freien) sehr nützlich, um zu überprüfen, dass
keine Hindernisse, wie Blätter, kleine Steine, Hügel usw. zwischen dem sendenden und dem
empfangenden Balken liegen. Ist das Entfernen eines Hindernisses aus irgendeinem Grund nicht
möglich, kann dies über die Software erfolgen: In diesem Fall werden sämtliche Unterbrechungen
der betroffenen Led für diese Probe nie berücksichtigt. Die nachstehende Abbildung zeigt die Led
Nr. 28-31 des Balken #1, die unterbrochen ist und von der Erfassung ausgeschlossen wird.

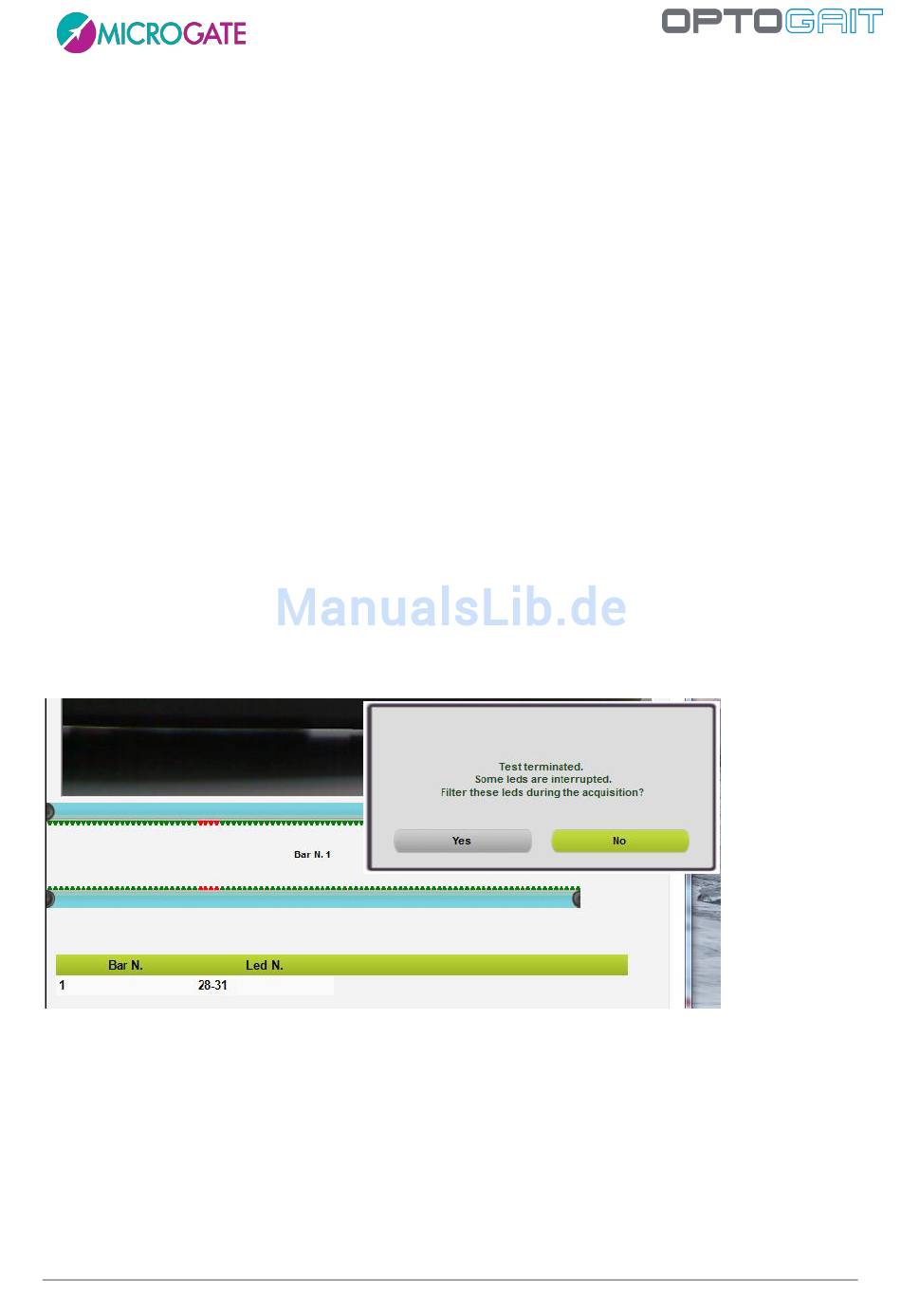

Abb. 90 - Ausschließen einer unterbrochenen Led
Mit JA wird die Led das nächste Mal, wenn diese Funktion verwendet wird, BLAU angezeigt; eine
Schaltfläche unten rechts mit dem Namen <LED-Filter aktiv> weist darauf hin, dass eine oder
mehrere Leds von der Erfassung ausgeschlossen sind (dieselbe Schaltfläche erscheint jedes Mal,
wenn ein neuer Test ausgeführt wird). Durch Anklicken dieser Schaltfläche kann der Filter entfernt
werden, um wieder alle Leds des Balken zu berücksichtigen.
