Das Konfigurationsfeld kann mithilfe der Schaltfläche << oben links geschlossen (bzw. minimiert)
werden. Es sind nur die Videobefehle (Play, Stop, FF-FW, Rew usw.) verfügbar, um den Test
abzuspielen. Auf die Schaltfläche >> klicken, um das Feld zu öffnen.

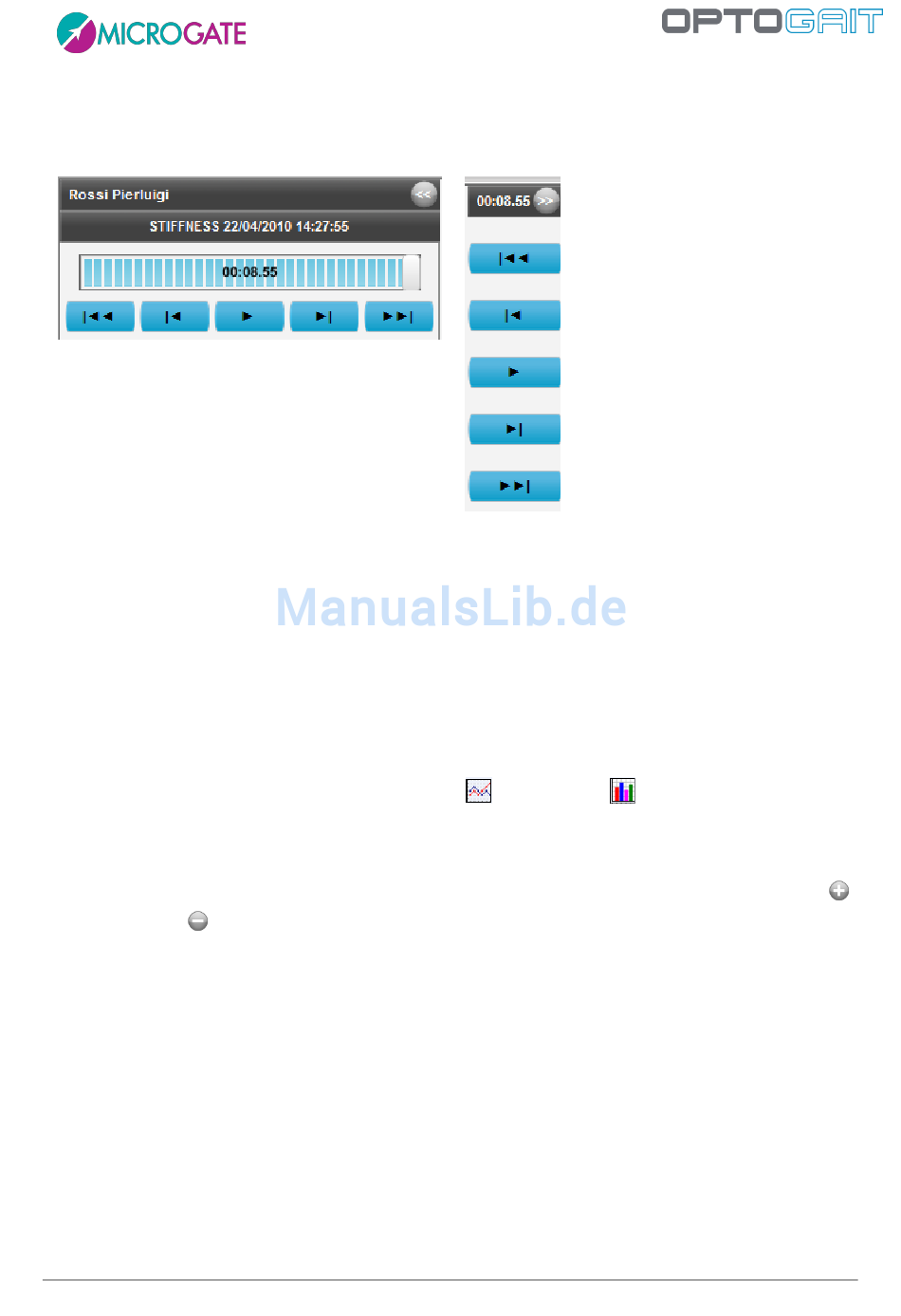

Abb. 59 –Geöffnetes Konfigurationsfeld
Abildung 60 – Geschlossenes Konfigurationsfeld
4.3.1.2 G
RAPHEN
Unter den Graphen OptoGait stehen normalerweise vier Auswahlmöglichkeiten für die Anzeige zur
Verfügung. Bsp. In 61 werden beispielsweise nur „Flugzeiten" und „Kontaktzeiten" angezeigt. Zum
Wechseln der Anzeigeart mit der linken Maustaste auf eine andere Option klicken (z. B. „Lei" -
Leistung oder „Hö" - Höhe). Die Schaltflächen haben dieselbe Farbe wie die Balken/Linien der
Graphen und dienen als Legende.
Zudem erscheint rechts der angezeigte Graphtyp ( - Linien oder - Spalten), wenn man mit
dem Mauszeiger auf eine der vier Tasten fährt. Um den Graphtyp zu verändern, mit der linken
Maustaste auf das entsprechende Symbol klicken.
Durch Anklicken der Symbole unter „Zoom" kann der Ausschnitt der Graphanzeige vergrößert ( )
oder verkleinert ( ) werden.
Version 1.6.10/1.10 S. 69 von 140
