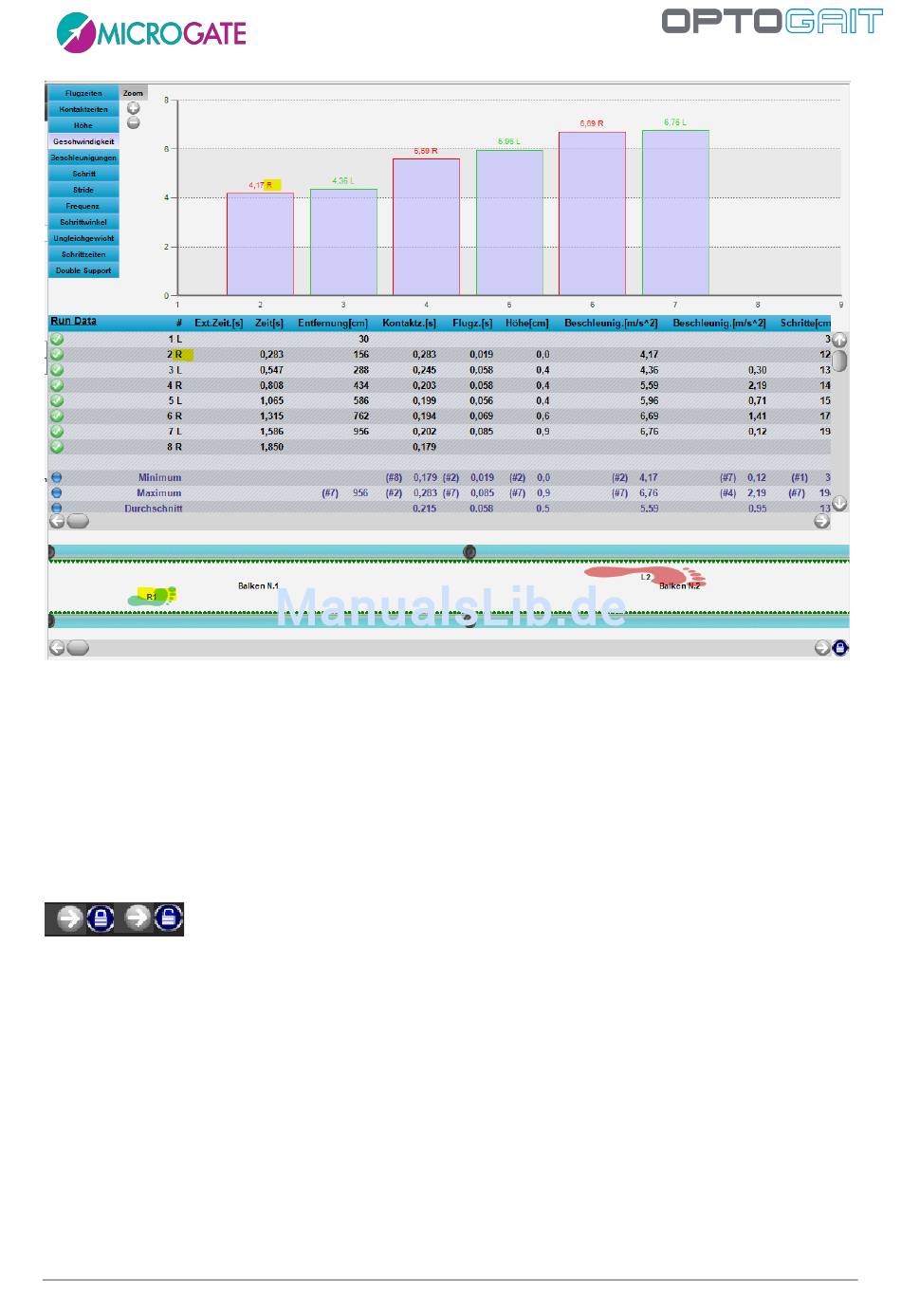

Abb. 70 – Angabe des Fußes in Graphen, Tabellen und Balken
Wenn ein Video eines Running/Gait Tests auf modularen Systemen von mehreren Metern gestartet
wird, gleiten die Zeitschieber beim Ablauf synchron zum Video und die Graphen ermöglichen es, die
während des Tests unterbrochenen Leds zu verfolgen.
Dieses Gleiten der Zeitschieber kann durch Klicken auf das Schlosssymbol unten rechts deaktiviert
werden. Die Schaltfläche dient als „Toogle" (durch erneutes Anklicken wird die Gleitfunktion
aktiviert)
In dieser Anzeige kann mit einem „Messlineal" der Abstand in Zentimetern (oder Zoll) gemessen
werden, der angibt wie weit die aktivierten Leds (oder zwei Punkte) auseinander liegen. Mit
Doppelklick auf die erste Led und Doppelklick auf die zweite Led wird das Maß angezeigt (die
Markierungen sind grün und rot und entsprechen dem ersten und zweiten Punkt). Durch Klicken auf
einen beliebigen Punkt der Balken und Drücken der Taste ESC wird das Maß gelöscht.
