4.3.2 V
ERGLEICHEN
In diesem Bereich werden zwei ausgewählte Tests verglichen. Die Anzeigestruktur ist ähnlich wie
jene, die im obigen Abschnitt beschrieben wurde. Aus Platzgründen wird hier im Gegensatz zur
Anzeige einer einzelnen Probe nicht die Simulation der Balken mit Leds dargestellt.
Um zwei Tests zu vergleichen, die entsprechenden Tests in die Tabelle „Testanalyse" verschieben
und <Vergleichen> anklicken.

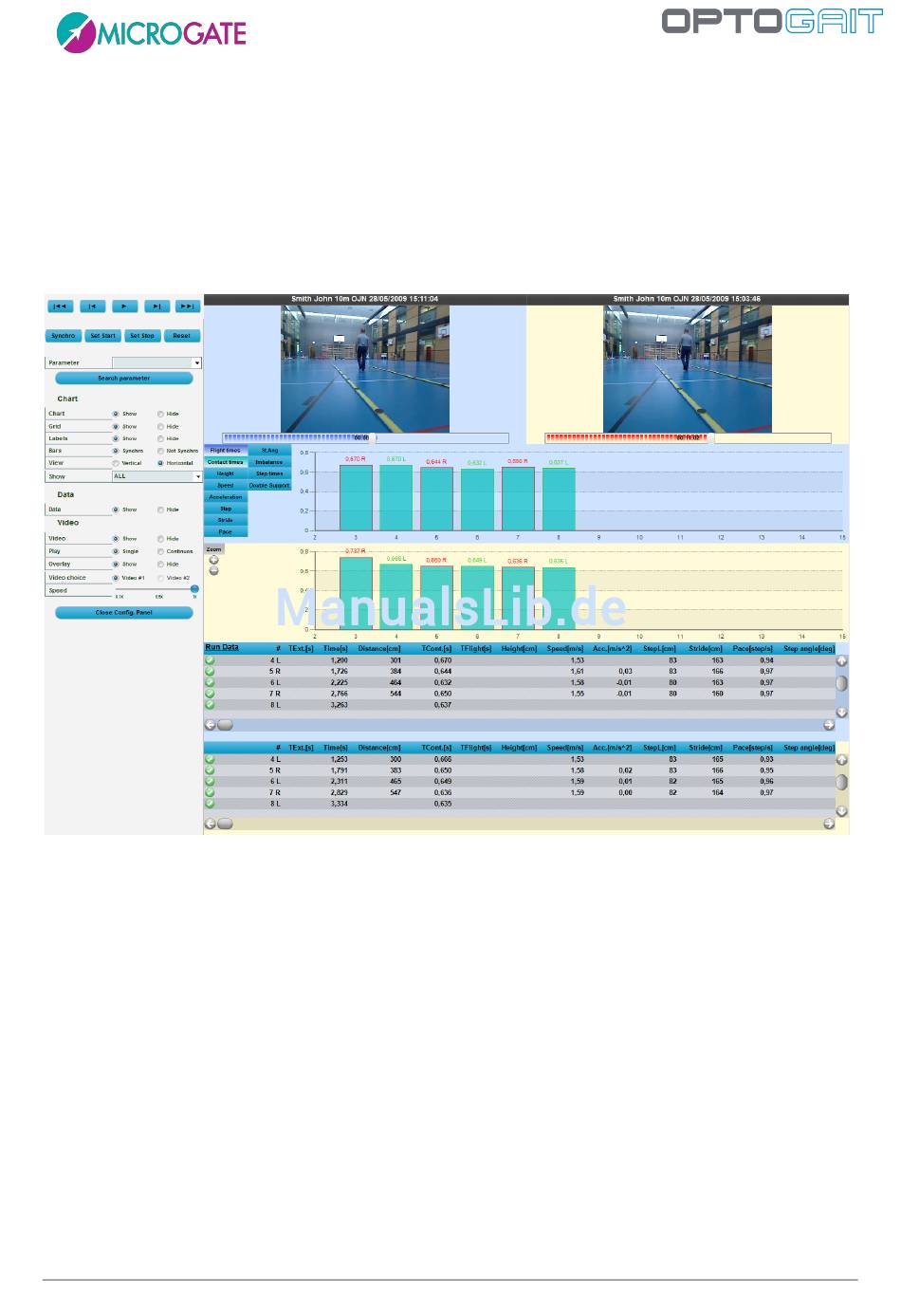

Abb. 79 – Parameter
Nach Anklicken von <Wiedergabe> auf dem Bedienfeld oben werden die beiden Proben (hier nach
den Farben des Schiebers unterhalb des Videos „blauer Test" und „roter Test" benannt) abgespielt,
sodass die Bilder verglichen werden können.
Mit <Konfiguriere> öffnet sich ein Optionsfeld ähnlich dem im vorherigen Abschnitt beschriebenen;
daher werden im Folgenden lediglich die Unterschiede beschrieben.
Die Schaltfläche <Parameter-Suche> ist besonders wichtig, da hiermit ein gemeinsamer
Ausgangspunkt bei den Videos der beiden Tests eingestellt werden kann (z. B. erstes Abheben vom
Boden = erste Flugzeit).
Neben den bereits vorgestellten Befehlen <Set Start>, <Set Stop> und <Reset> steht der Befehl
<Synchro> zur Verfügung. Über diese Schaltfläche wird der Punkt angezeigt, an welchem die beiden
Tests synchronisiert werden müssen.
Version 1.6.10/1.10 S. 85 von 140
