Microgate OPTOGAIT Benutzerhandbuch Seite 23

 Das USB-Kabel mit der Schnittstelle TX und dem USB-Port am Rechner verbinden. Den
USB-Port am Rechner erkennen Sie an folgendem Symbol:
 Bei mehr als 3 m OptoGait (drei Balken TX und drei Balken RX) wird eine eigene
Stromversorgung empfohlen.
 Das Gerät OptoGait einschalten.
 Die korrekte Ausrichtung der Balken überprüfen (grüne TX-Led).

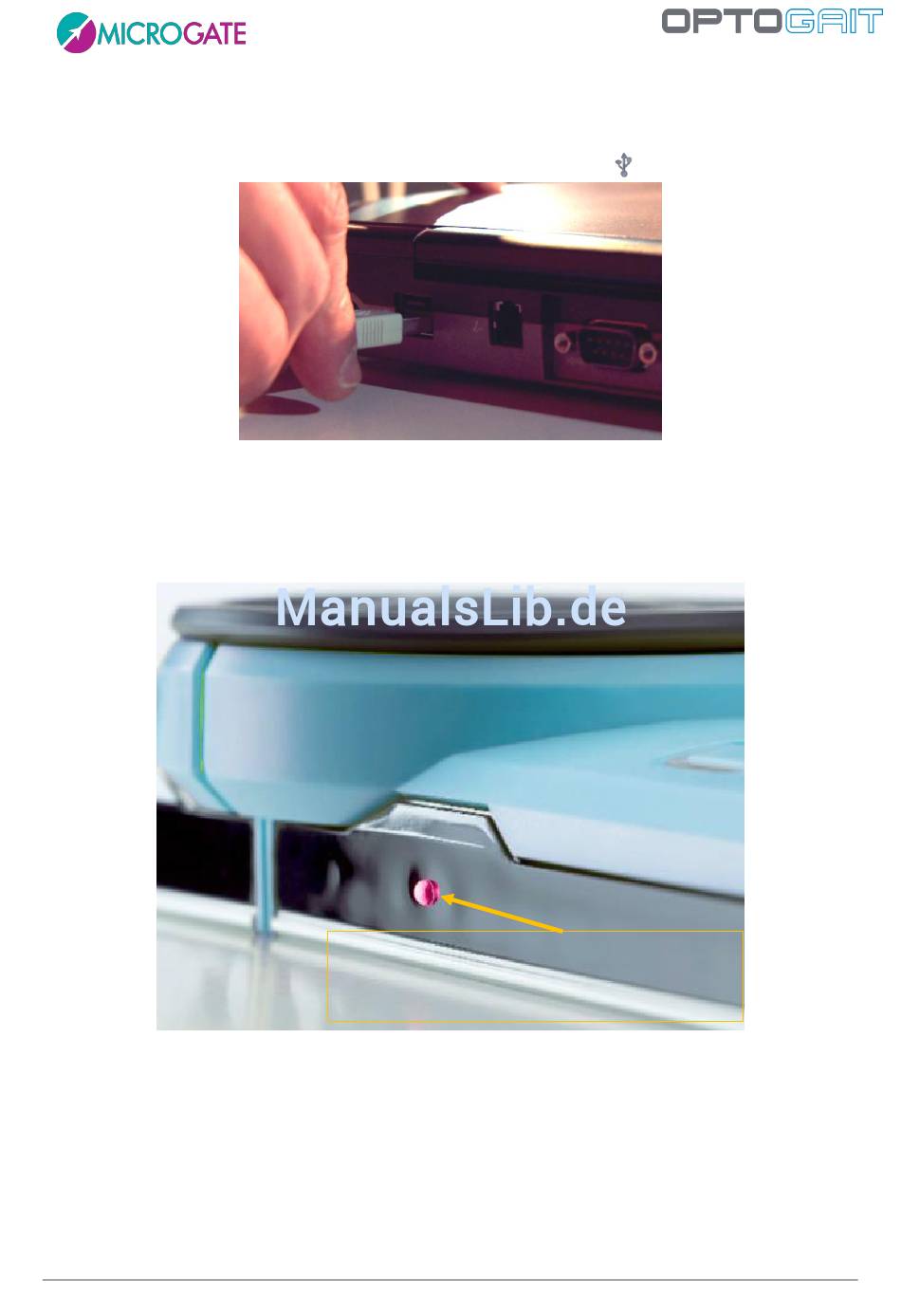

Abb. 20 – Led-Anzeige
Bei der ersten oder erneuten Installation der Software lädt das Betriebssystem den richtigen Treiber
(siehe vorherigen Abschnitt).
Jetzt ist das Gerät OptoGait einsatzbereit.
Achten Sie darauf, das Gerät auszuschalten und wieder einzuschalten, wenn Sie weitere Balken
anschließen.
Version 1.6.10/1.10
Abb. 19 – mit dem Rechner verbinden
Led-Statusanzeige:
 grün: keine Led unterbrochen
 rot: mindestens eine Led unterbrochen
.
S. 23 von 140
