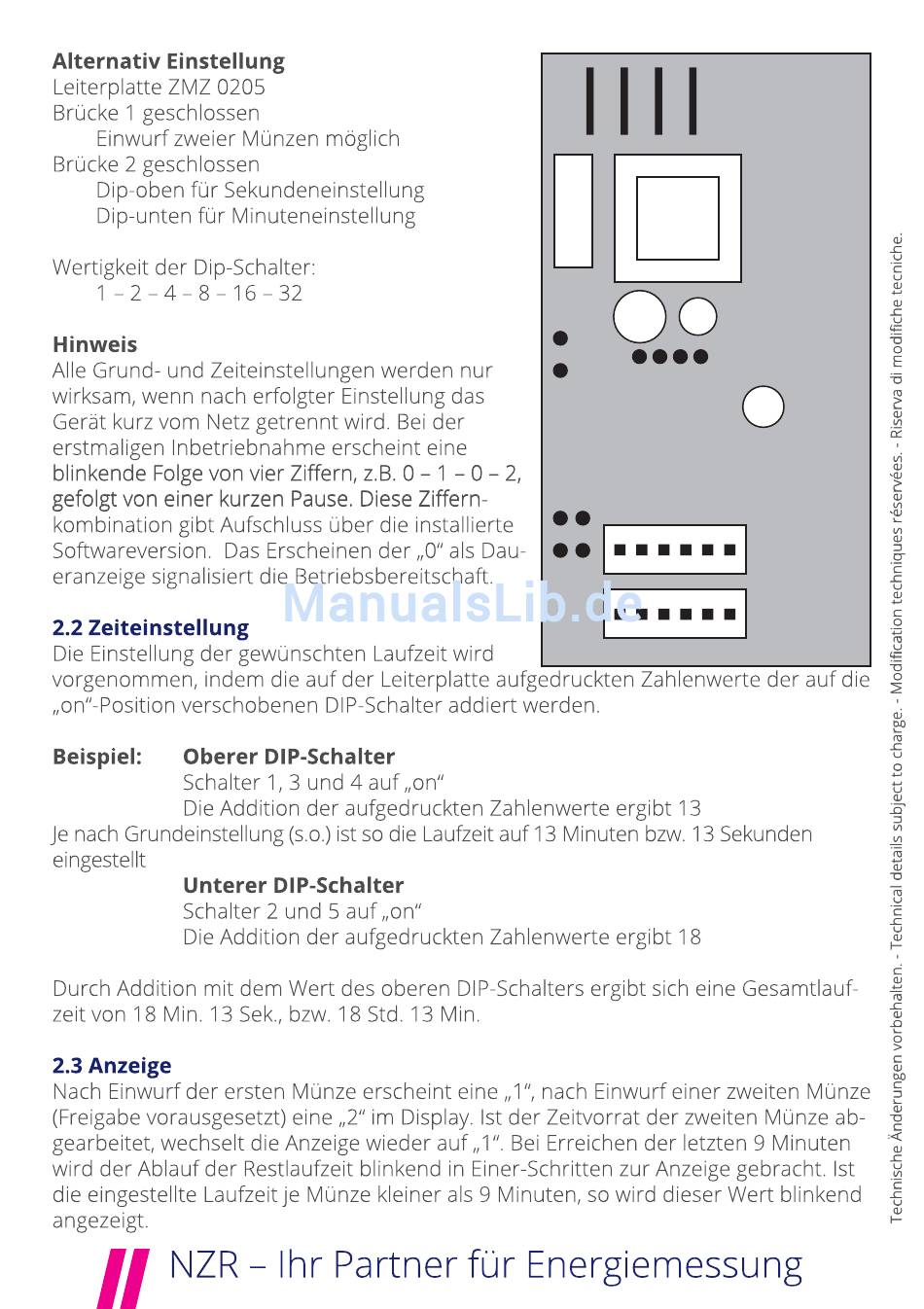

Alternativ Einstellung
Leiterplatte ZMZ 0205
Brücke 1 geschlossen
Einwurf zweier Münzen möglich
Brücke 2 geschlossen
Dip-oben für Sekundeneinstellung
Dip-unten für Minuteneinstellung
Wertigkeit der Dip-Schalter:
1 – 2 – 4 – 8 – 16 – 32
Hinweis
Alle Grund- und Zeiteinstellungen werden nur
wirksam, wenn nach erfolgter Einstellung das
Gerät kurz vom Netz getrennt wird. Bei der
erstmaligen Inbetriebnahme erscheint eine
kombination gibt Aufschluss über die installierte
Softwareversion. Das Erscheinen der „0" als Dau-
eranzeige signalisiert die Betriebsbereitschaft.

2.2 Zeiteinstellung

Die Einstellung der gewünschten Laufzeit wird
vorgenommen, indem die auf der Leiterplatte aufgedruckten Zahlenwerte der auf die
„on"-Position verschobenen DIP-Schalter addiert werden.
Beispiel: Oberer DIP-Schalter
Schalter 1, 3 und 4 auf „on"
Die Addition der aufgedruckten Zahlenwerte ergibt 13
Je nach Grundeinstellung (s.o.) ist so die Laufzeit auf 13 Minuten bzw. 13 Sekunden
eingestellt
Unterer DIP-Schalter
Schalter 2 und 5 auf „on"
Die Addition der aufgedruckten Zahlenwerte ergibt 18
Durch Addition mit dem Wert des oberen DIP-Schalters ergibt sich eine Gesamtlauf-
zeit von 18 Min. 13 Sek., bzw. 18 Std. 13 Min.

2.3 Anzeige

Nach Einwurf der ersten Münze erscheint eine „1", nach Einwurf einer zweiten Münze
(Freigabe vorausgesetzt) eine „2" im Display. Ist der Zeitvorrat der zweiten Münze ab-
gearbeitet, wechselt die Anzeige wieder auf „1". Bei Erreichen der letzten 9 Minuten
wird der Ablauf der Restlaufzeit blinkend in Einer-Schritten zur Anzeige gebracht. Ist
die eingestellte Laufzeit je Münze kleiner als 9 Minuten, so wird dieser Wert blinkend
angezeigt.
NZR – Ihr Partner für Energiemessung
Münzenzählwerk
B B
-
1 2
1 2 4 8 16 32
Münzprüfer
Dip-oben
Dip-unten
