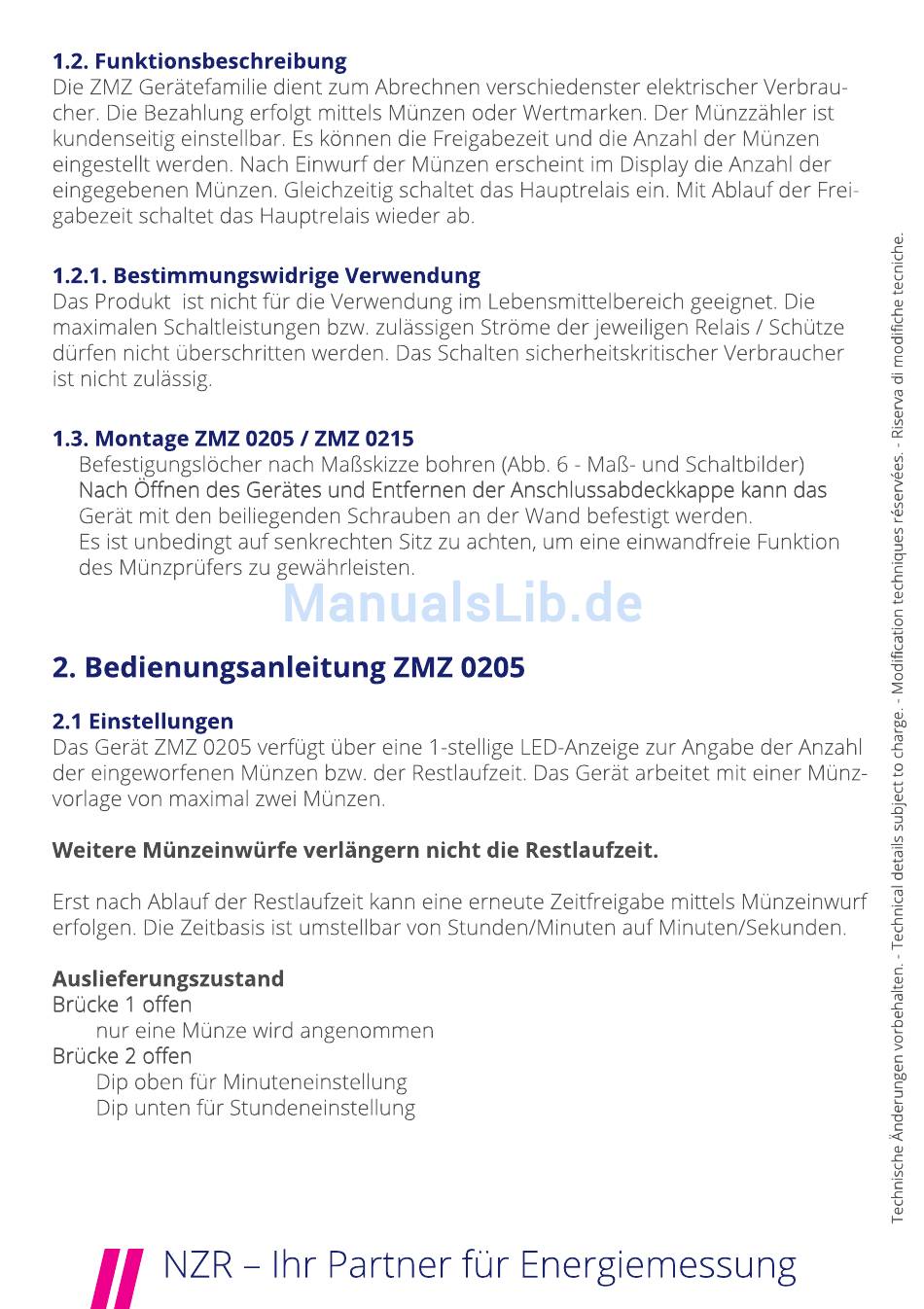

1.2. Funktionsbeschreibung

Die ZMZ Gerätefamilie dient zum Abrechnen verschiedenster elektrischer Verbrau-
cher. Die Bezahlung erfolgt mittels Münzen oder Wertmarken. Der Münzzähler ist
kundenseitig einstellbar. Es können die Freigabezeit und die Anzahl der Münzen
eingestellt werden. Nach Einwurf der Münzen erscheint im Display die Anzahl der
eingegebenen Münzen. Gleichzeitig schaltet das Hauptrelais ein. Mit Ablauf der Frei-
gabezeit schaltet das Hauptrelais wieder ab.

1.2.1. Bestimmungswidrige Verwendung

Das Produkt ist nicht für die Verwendung im Lebensmittelbereich geeignet. Die
maximalen Schaltleistungen bzw. zulässigen Ströme der jeweiligen Relais / Schütze
dürfen nicht überschritten werden. Das Schalten sicherheitskritischer Verbraucher
ist nicht zulässig.

1.3. Montage ZMZ 0205 / ZMZ 0215

• Befestigungslöcher nach Maßskizze bohren (Abb. 6 - Maß- und Schaltbilder)
•
Gerät mit den beiliegenden Schrauben an der Wand befestigt werden.
• Es ist unbedingt auf senkrechten Sitz zu achten, um eine einwandfreie Funktion
des Münzprüfers zu gewährleisten.

2. Bedienungsanleitung ZMZ 0205

2.1 Einstellungen
Das Gerät ZMZ 0205 verfügt über eine 1-stellige LED-Anzeige zur Angabe der Anzahl
der eingeworfenen Münzen bzw. der Restlaufzeit. Das Gerät arbeitet mit einer Münz-
vorlage von maximal zwei Münzen.
Weitere Münzeinwürfe verlängern nicht die Restlaufzeit.
Erst nach Ablauf der Restlaufzeit kann eine erneute Zeitfreigabe mittels Münzeinwurf
erfolgen. Die Zeitbasis ist umstellbar von Stunden/Minuten auf Minuten/Sekunden.

Auslieferungszustand

nur eine Münze wird angenommen
Dip oben für Minuteneinstellung
Dip unten für Stundeneinstellung
NZR – Ihr Partner für Energiemessung
4
