Installation

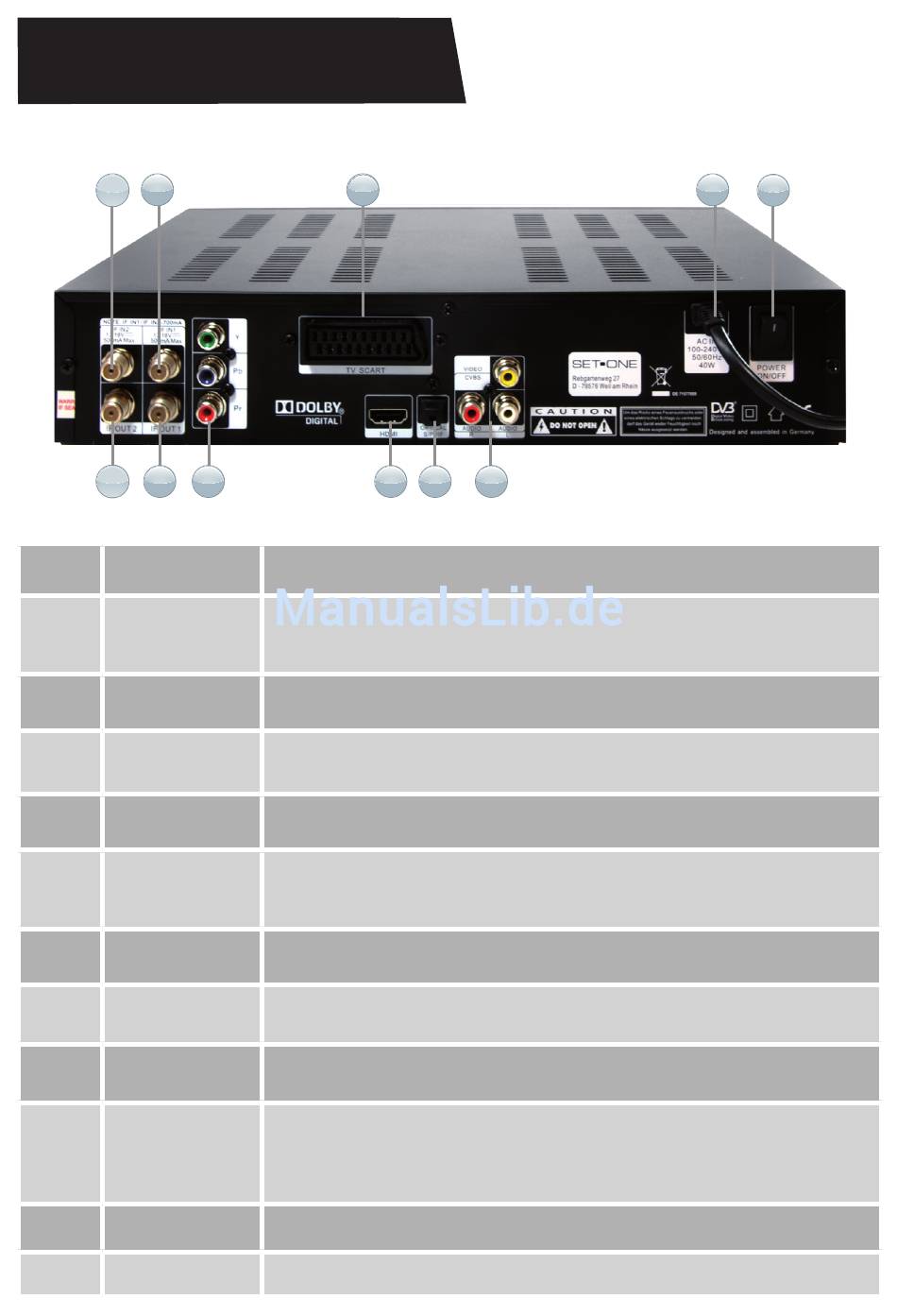

2.2 Receiver-Rückseite
1
3
2
4
Nr.
Symbol
1.
IF-2 IN
2.
IF-2 OUT
3.
IF-1 IN
4.
IF-1 OUT
5.
Y,Pb,Pr
6.
TV
7.
HDMI
8.
S/PDiF
9.
RCA
10.
Netzkabel
11.
I/O
Seite 10
6
5
Erläuterung
Zweiter LNB-Eingang für die Zuleitung von Ihrer Satelliten-Antenne,
von Ihrer Sat-Anschlussdose oder Eingang zum Durchschleifen des
LNB-Signals für den zweiten Tuner.
Durchschleif-Funktion des LNB-Signals für den optionalen Anschluss
eines zweiten Receivers.
LNB-Eingang für Zuleitung von Ihrer Satelliten-Antenne oder von Ihrer
Sat-Anschlussdose.
Durchschleif-Funktion des LNB-Signals für den Anschluss des zweiten
Tuners.
(Sollte keine zweite Zuleitung von LNB vorhanden sein -> Eingeschränkte Nutzung)
Die 3 Komponenten-Ausgänge bieten die zweitbeste
Verbindungsmöglichkeit. Hierfür muss der Ton zusätzlich verbunden
werden.
Analoger Scart-Ausgang zum Anschluss eines herkömmlichen
Röhrenfernsehgerätes, Videorecorders oder ähnlichem.
Digitaler HDMI-Ausgang zum Anschluss an Ihr digitales HDTV-
Fernsehgerät.
Digitaler Tonausgang zum Anschluss Ihrer digitalen HiFi-Anlage (5.1
Ton) über ein Lichtleiterkabel.
Dieser Anschluss stellt ein analoges Videosignal (FBAS) zur
Verfügung. Sie können dieses für Geräte ohne Scart-Anschlüsse
verwenden, sowie analoge Audio-Ausgänge (L+R) für den Anschluss
an eine Stereoanlage.
Anschlusskabel zur Steckdose (AC IN 100–240V ~50/60Hz, Max.45W)
Netzschalter zum vollständigen Ausschalten des Receivers.
7
8
9
10
11
