Installation

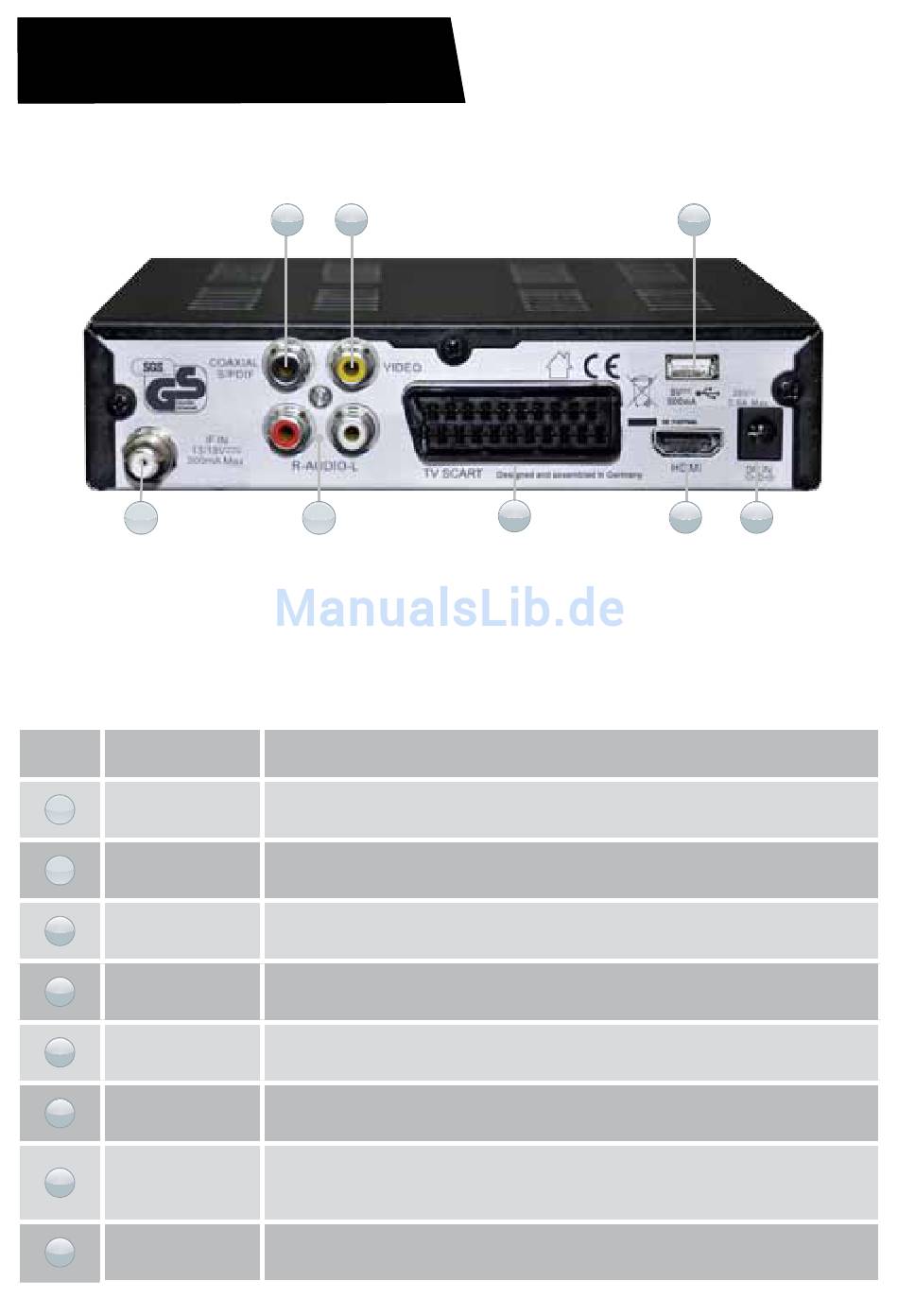

2.2 Receiver-Rückseite
1
Nr. Symbol
1
IF-1 IN
Stereo-Ausgang
2
(L-R)
3
TV-Scart
4
HDMI
5
Netzkabel
6
USB-Port
7
CVBS
8
S/PDiF
Seite 10
8 7
2
Erläuterung
LNB-Eingang für Zuleitung von Ihrer Satelliten-Antenne oder von Ihrer
Sat-Anschlussdose.
Analoge Audio-Ausgänge (L+R) für den Anschluss an die
Stereoanlage.
Analoger Scart-Ausgang zum Anschluss eines herkömmlichen
Röhrenfernsehgerätes, Videorekorders, oder ähnlichem.
Digitaler HDMI-Ausgang zum Anschluss Ihres digitalen HDTV-
Fernsehgerätes.
Anschluss an das Versorgungsspannungsnetzteil.
USB-Port zum Anschluss externer Speichermedien.
Dieser Anschluss stellt ein analoges Videosignal (FBAS) zur
Verfügung. Sie können dieses für Geräte ohne Scart-Anschlüsse oder
für einen Monitor verwenden.
Digitaler Tonausgang zum Anschluss Ihrer digitalen HiFi-Anlage (5.1
Ton) über ein Koaxialkabel.
