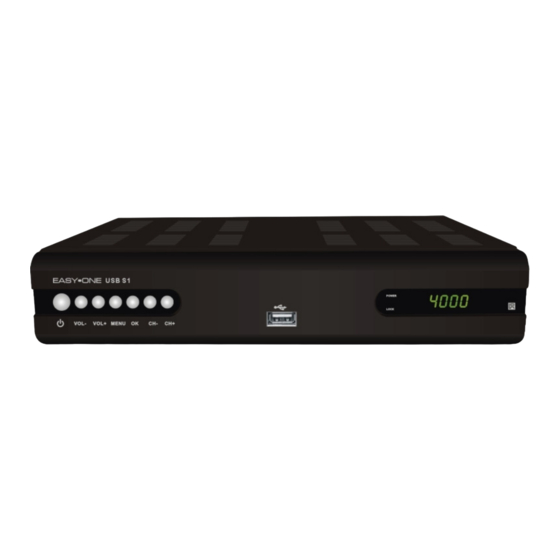

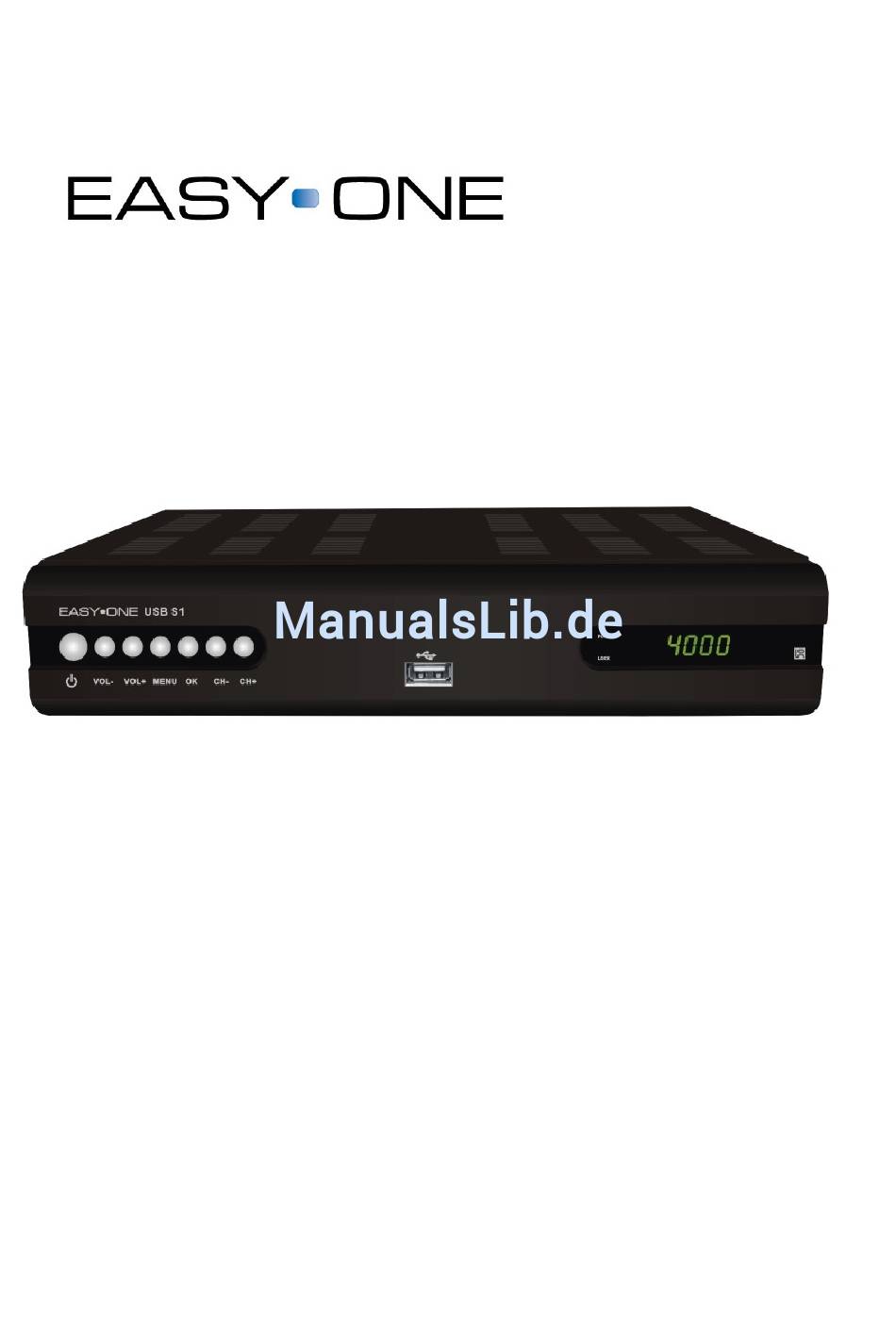

- Seite 1 EasyOne S1 USB Bedienungsanleitung Digitaler Satelliten Receiver mit USB Anschluss und PVR-Funktion...
-
Seite 2: Vorwort
Vorwort Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und vorteilhaften • Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt. Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat. Jede Person, die diesen Receiver montiert, anschließt, bedient, reinigt oder entsorgt, •... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort....................... 2 Inhaltsverzeichnis ..................... 3 Sicherheitshinweise ..................5 Richtiger Standort..................... 6 1. Geräteübersicht..................7 1.1 Fernbedienung ..................7 1.2 Die Receiver Vorderseite ............... 9 1.3 Die Receiver Rückseite ................ 10 1.4 Anschluss des Receivers ..............11 Anschluss des Receivers an ein Audio System ........... 12 2. - Seite 4 Inhaltsverzeichnis 4.5 Werkseinstellungen ................20 5. Konfiguration ....................21 5.1 OSD-Menü ................... 21 5.2 TV-Gerät....................21 5.3 Zeit Einstellungen................. 21 5.4 Zugangssperre ..................22 6. Software Update..................22 7. Information ....................22 8. Dateien vom USB Speicher abspielen und aufnehmen ......23 8.1 USB-PVR Funktion .................
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. •... -
Seite 6: Richtiger Standort
Sicherheitshinweise Richtiger Standort Stellen Sie den Receiver auf eine feste, eben Unterlage. Vermeiden Sie die Nähe von: Wärmequellen, wie z.B. Heizkörper, offenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z.B. Lautsprecher. Stellen Sie keine Gefäße mit Flüssigkeiten (zum Beispiel Vasen) auf den Receiver. -
Seite 7: Geräteübersicht
Geräteübersicht 1. Geräteübersicht 1.1 Fernbedienung... - Seite 8 Geräteübersicht Tasten der Fernbedienung Zum Ein oder Ausschalten des Receivers in den Standby-Modus STANDBY Zifferntasten zur direkten Programmeingabe NUMBERIC BUTTONS Zeigt Programminformationen im laufenden TV-Modus, ruft im INFO Menü Modus die Hilfe-Funktion auf. VOL (◄/►) Lautstärke erhöhen bzw. verringern Zum Navigieren innerhalb des OSD-Menüs (hoch/runter) oder CH (▲/▼) zum Umschalten der Programme in auf- oder absteigender Reihenfolge...
-
Seite 9: Die Receiver Vorderseite
Geräteübersicht 1.2 Die Receiver Vorderseite (1) POWER: Schaltet den Receiver in Standby und zurück. (2) VOL-: Verringert die Lautstärke / Navigation im Menü. (3) VOL+: Erhöht die Lautstärke / Navigation im Menü. (4) MENU: Ruft das Hauptmenü auf. (5) OK: Taste zum Bestätigen (6) CH-: Schaltet zum vorherigen Sender in der Liste / Navigation im Menü... -
Seite 10: Die Receiver Rückseite
Geräteübersicht 1.3 Die Receiver Rückseite IF IN: Zum Anschluss des Antennenkabels. IF OUT: Zum weiterleiten des Signals an einen anderen Receiver. TV SCART: SCART Anschlüsse für TV. S/PDIF: Digitaler koaxialer Audio Ausgang. AUDIO L/R: Cinch-Anschluss für die Stereo-Anlage. VIDEO: CVBS Video Ausgang. Netzkabel Netzschalter... -
Seite 11: Anschluss Des Receivers
Geräteübersicht 1.4 Anschluss des Receivers an ein TV Gerät (1) Schließen Sie ein Scart-Kabel am Anschluss „TV“ Ihres Receivers an, und verbinden Sie das Scart Kabel anschliessend mit Ihrem TV-Gerät.. (2) Stecken Sie das Antennenkabel in den Anschluss „IF-IN“... -
Seite 12: Anschluss Des Receivers An Ein Audio System
Geräteübersicht 1.5 Anschluss des Receivers an ein Audio System Über den Anschluss “L-AUDIO- R” (Cinch) können Sie Ihren Receiver an ein Audio System anschließen. Über den Anschluss S/PDIF (koaxial) können Sie eine verbesserte Stereo Qualität an Ihrem Audio Gerät erzeugen (sofern von Ihrem Audio-System unterstützt) -
Seite 13: Bedienen Des Receivers
Bedienen des Receivers 2. Bedienen des Receivers Grundlegendes: In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V►, V◄. Gewählte Menüpunkte werden markiert. Mit der „OK“-Taste erfolgt die Auswahl. Mit der „EXIT“-Taste oder der „MENU“-Taste gelangen Sie zurück in das vorherige Menü, bzw. verlassen Sie das Hauptmenü. -
Seite 14: Audio
Bedienen des Receivers 2.6 Audio Durch drücken der „Audio” Taste können Sie mithilfe der ▼/▲-Tasten die gewünschte Sprache (sofern vom Programmanbieter angeboten) auswählen. Durch drücken der ◄/►-Tasten können Sie den gewünschten Modus (Stereo/Mono/Links/Rechts) auswählen. 2.7 TV/R (Blaue Taste) Um zum Radio-Betrieb zu wechseln, drücken Sie bitte die “TV/R” Taste. Durch nochmaliges drücken dieser Taste wechseln Sie wieder zurück zum TV Betrieb. -
Seite 15: Rcl
Bedienen des Receivers 2.11 RCL Durch drücken der „RCL“-Taste springt der Receiver zum zuletzt ausgewählten Sender zurück. 2.12 Senderliste (OK-Taste) Eine Gesamtübersicht aller gespeicherten Programme erhalten Sie, wenn Sie die Taste „OK“ drücken. Sie können mit den Steuertasten ▼/▲ innerhalb dieser Liste navigieren. Mit den beiden Tasten „PGUP“... -
Seite 16: Menübersicht
Menü Menübersicht Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste können Sie dieses wieder verlassen. So können Sie sich in den Menüs orientieren Oben: Menüname Rechts: Die dazugehörigen Funktions-Symbole werden angezeigt Mitte: Untermenü oder Menüpunkte Mit Hilfe der „INFO“-Taste finden Sie in jedem Menüpunkt die passende Hilfestellung. -
Seite 17: Programm Manager
Menü Programm Manager Unter diesem Menüpunkt können Sie ihre Programme organisieren, beispielsweise, verschieben, sperren, Favoriten hinzufügen, markieren. 3.1 Sender editieren In diesem Menüpunkt können Sie Sender in Favoritenlisten eintragen, einzeln löschen, überspringen, sperren, umbenennen oder in der Liste verschieben. Durch drücken der „FAV“-Taste können Sie einen Sender zu Ihren Favoriten hinzufügen oder entfernen. -
Seite 18: Programme Löschen
Menü 3.4 Programme löschen In diesem Menü haben Sie nach Eingabe des Passwortes folgende Möglichkeiten: Alle TV Sender: Hier können Sie alle TV Sender auf einmal löschen. Alle Radio Sender: Hier können Sie alle Radio Sender auf einmal löschen. Alle Transponder: Hier können Sie alle Transponder auf einmal löschen. -
Seite 19: Installation
Menü 4. Installation 4.1 .Antennen Einstellungen Hier können Sie die Einstellungen der LNBs für die einzelnen Satelliten vornehmen. Die Voreinstellungen sind für die meisten Fälle ausreichend. Änderungen sollten nur von qualifiziertem Fachpersonal vorgenommen werden. 4.2 Satellitenliste In diesem Menü finden Sie folgende Untermenüs: Satellit einrichten 4.2.1 Durch drücken der roten Taste können Sie einen neuen Satelliten... -
Seite 20: Transponder Liste
Menü 4.3 Transponder Liste In diesem Menü finden Sie folgende Untermenüs: 4.3.1 Transp.Einrichten Hier können Sie die Transponder eines Satelliten bearbeiten, löschen oder durchsuchen, sowie einen neuen Transponder hinzufügen. Auf der linken Seite wählen Sie den entsprechenden Satelliten aus. Wechseln tun Sie mit Tasten. -
Seite 21: Konfiguration
Menü 5. Konfiguration 5.1 OSD-Menü Hier können Sie die Einstellungen des Menübildschirms nach Ihren Bedürfnissen einstellen. OSD: Hier können Sie zwischen vorgegebenen Farbthemen auswählen Zeit zeigen: Hier können Sie auswählen, ob Sie dauerhaft die Uhrzeit auf Ihrem Bildschirm angezeigt bekommen möchten. OSD Anzeigedauer: Hier können Sie einstellen, wie lange die Info Leiste beim umschalten auf dem Bildschirm angezeigt wird. -
Seite 22: Zugangssperre
Menü 5.4 Zugangssperre In diesem Menü können Sie Ihr persönliches Passwort (Werkseinstellung: “0000”) ändern. Geben Sie mithilfe der Zifferntasten das alte Passwort ein. Geben Sie anschließend das neue Passwort ein, und bestätigen Sie dieses erneut. 6. Software Update Neue Software können Sie auf zwei verschiedenen Wegen auf Ihren Receiver laden. a) Update über den USB Anschluss Kopieren Sie die bin code Datei (z.B. -
Seite 23: Dateien Vom Usb Speicher Abspielen Und Aufnehmen
USB / PVR Funktionen 8. Dateien vom USB Speicher abspielen und aufnehmen Ihr Receiver bietet Ihnen die Möglichkeit, Media Daten von einem USB Speicher einzulesen. Folgende Formate werden momentan von Ihrem Receiver unterstützt: Video Formate: Mpeg1; 2; dat / mpg // avi Audio Formate: LPCM/PCM / WAV / MP3 Bild Formate:... -
Seite 24: Partition Formatieren
USB/PVR Funktionen TV-Programm 1) Alle SD TV-Programm (Standardauflösung) mit einer Bitrate niedriger als 6Mbps können von diesem Receiver aufgezeichnet werden. 2) Während der Aufnahme sind EPG, TXT, Multi Audio-Funktionen nicht verfügbar. 3) Aufgezeichnete TV-Programme unterstützen nicht EPG, TXT, Multi AUDIO. Aufnahmekapazität Unser Receiver unterstützt bis zu 4 Partitionen einer Festplatte, und theoretisch kann jede Partition bis zu 2 TByte (2000GB) groß... -
Seite 25: Spiele
Spiele 9. Spiele Folgende Spiele können Sie auf Ihrem Receiver spielen: Kistenmann Bei diesem Spiel handelt es sich um das schon klassische Kistenschieben-Spiel. Ziel ist es, die vorhandenen Kisten (Schatztruhen) ins Zielgebiet (Gelbe Sterne) zu bewegen. Dafür kann mittels der ◄/► und ▼/▲-Tasten die Spielfigur (Mann) bewegt werden. -
Seite 26: Timer
Timer 10. Timer Hier können Sie acht verschiedene Timer programmieren um Sendungen auf ein USB Speichermedium aufzunehmen oder um eine Meldung auf dem Bildschirm auszugeben. Um einen Timer zu programmieren gehen Sie bitte wie folgt vor: Wählen Sie eine freie Timernummer. Schalten Sie den Timer Modus auf dem gewünschten Intervall. -
Seite 27: Fehlfunktionen Beseitigen
Fehlerbehebung 10. Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Frontanzeige dunkel Das Stromkabel ist nicht angeschlossen. keine LED leuchtet Schließen Sie das Netzteil an die Netz-Steckdose an. Hauptschalter einschalten. Möglichkeit eines Kurzschlusses an der Antennenzuleitung: Anschlüsse prüfen Rote LED und die Der Receiver ist im Standby-Betrieb. -
Seite 28: Technische Daten
Technische Daten 11. Technische Daten: Decoding MPEG2@ML VIDEO Bit rate Max 15Mbps Output NTSC / PAL Aspect ratio 4:3 / 16:9, Auto Active pixel 720 X 480 (NTSC): 720 X 576 (PAL) Output connector TV Scart Decoding MPEG2/MPEG1 layer & AUDIO Ⅰ... - Seite 29 Reklamationen für Sie kostenpflichtig sind! Vielen Dank. Kunden HOT-LINE: Tel.: 01805 – 342 000 (€ 0,14/Min.) Service-Zeit: 8.00 – 23.00 Uhr SetOne GmbH Rebgartenweg 27 D-79576 Weil am Rhein Internet: www.setone.eu E-Mail: service@setone.eu Vielen Dank für Ihre Wahl eines Produktes aus unserem Hause Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger...
