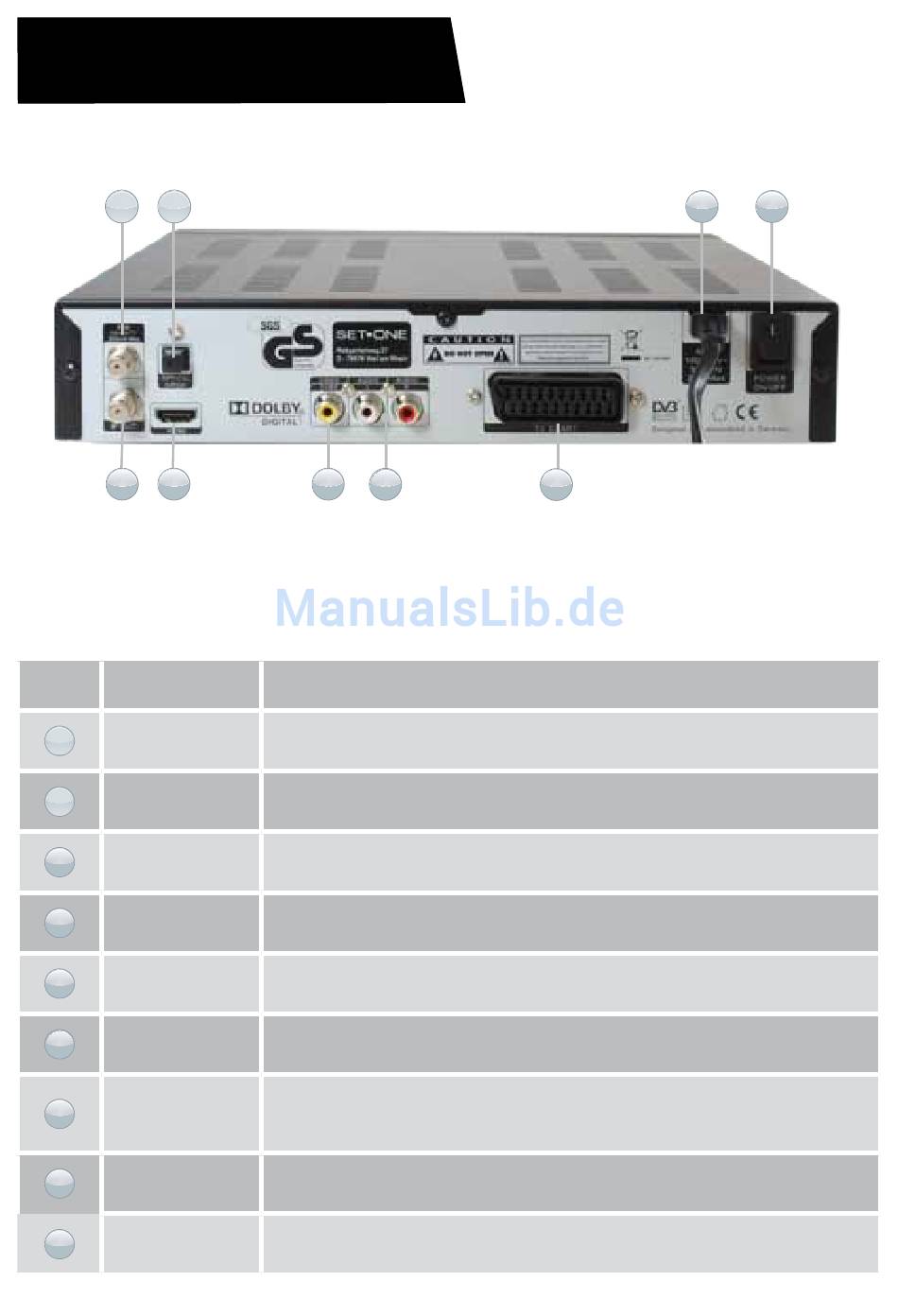

2.2 Receiver-Rückseite
1 2
9 8
Nr. Symbol
1
IF-1 IN
2
S/PDiF
3
Netzkabel
4
I/O
5
TV
Stereo-Ausgang
6
(L-R)
7
CVBS
8
HDMI
9
IF-2 OUT
Seite 10
7 6
Erläuterung
LNB-Eingang für Zuleitung von Ihrer Satelliten-Antenne oder von Ihrer
Sat-Anschlussdose.
Digitaler Tonausgang zum Anschluss Ihrer digitalen HiFi-Anlage (5.1
Ton) über ein Koaxialkabel.
Anschlusskabel zur Steckdose (AC IN 100–240V, ~50/60Hz, Max.25W)
Netzschalter zum vollständigen Ausschalten des Receivers.
Analoger Scart-Ausgang zum Anschluss eines herkömmlichen
Röhrenfernsehgerätes, Videorekorders, oder ähnlichem.
Analoge Audio-Ausgänge (L+R) für den Anschluss an die
Stereoanlage.
Dieser Anschluss stellt ein analoges Videosignal (FBAS) zur
Verfügung. Sie können dieses für Geräte ohne Scart-Anschlüsse oder
für einen Monitor verwenden.
Digitaler HDMI-Ausgang zum Anschluss Ihres digitalen HDTV-
Fernsehgerätes.
Durchschleif-Funktion des LNB-Signals für den optionalen Anschluss
eines zweiten Receivers.
