Verbinden Sie die rote Messleitung vom roten
Eingang A mit dem unbekannten zu messenden
Signal.

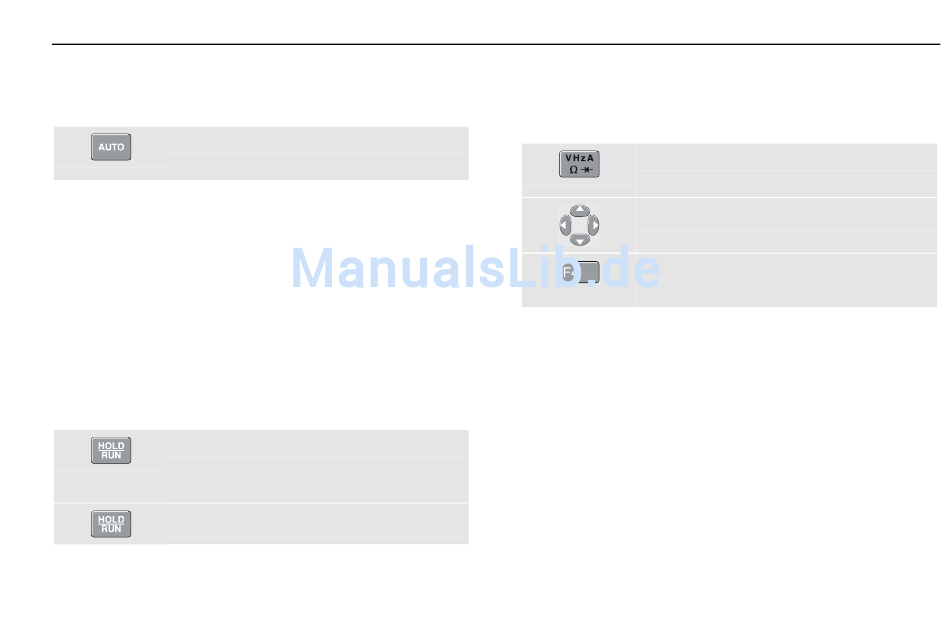

Führen Sie eine automatische
Einstellung (Auto Set) durch.
Bestimmte Details der Signalform können durch
manuelles Ändern der Amplitude, der Zeitbasis, der
Position der Signalform und der Triggerung sichtbar
gemacht werden. Wie hierfür vorzugehen ist, wird an
späterer Stelle in diesem Handbuch erläutert.

Fixieren der Anzeige

Mit der Taste HOLD/RUN können Sie die Signalformen
und Messwerte auf dem Bildschirm einfrieren. Dadurch
wird es möglich, die Anzeige auch dann abzulesen, wenn
das Messgerät nicht mit der zu prüfenden Vorrichtung
verbunden ist.
Fixieren Sie die Anzeige. Unten im
Anzeigebereich erscheint die Angabe
HOLD.
Starten Sie die Messung wieder.

Oszilloskop-Messungen an Eingang A und Eingang B

Oszilloskop-Messungen an Eingang A
und Eingang B
Wählen Sie für Eingang A die Frequenzmessung (Hz):
Öffnen Sie das Menü INPUT A
(Eingang A).
Markieren Sie die Angabe Hz.
Drücken Sie die ENTER-Taste, um die
Auswahl zu bestätigen.
Beachten Sie, dass der Hauptmesswert jetzt die Frequenz
in Hz ist. Der frühere Hauptmesswert wurde an die Stelle
des kleineren Sekundärmesswertes verschoben. Dies ist
in Abbildung 5 dargestellt.
Wählen Sie für Eingang B den Spitze-Spitze-Messwert:
