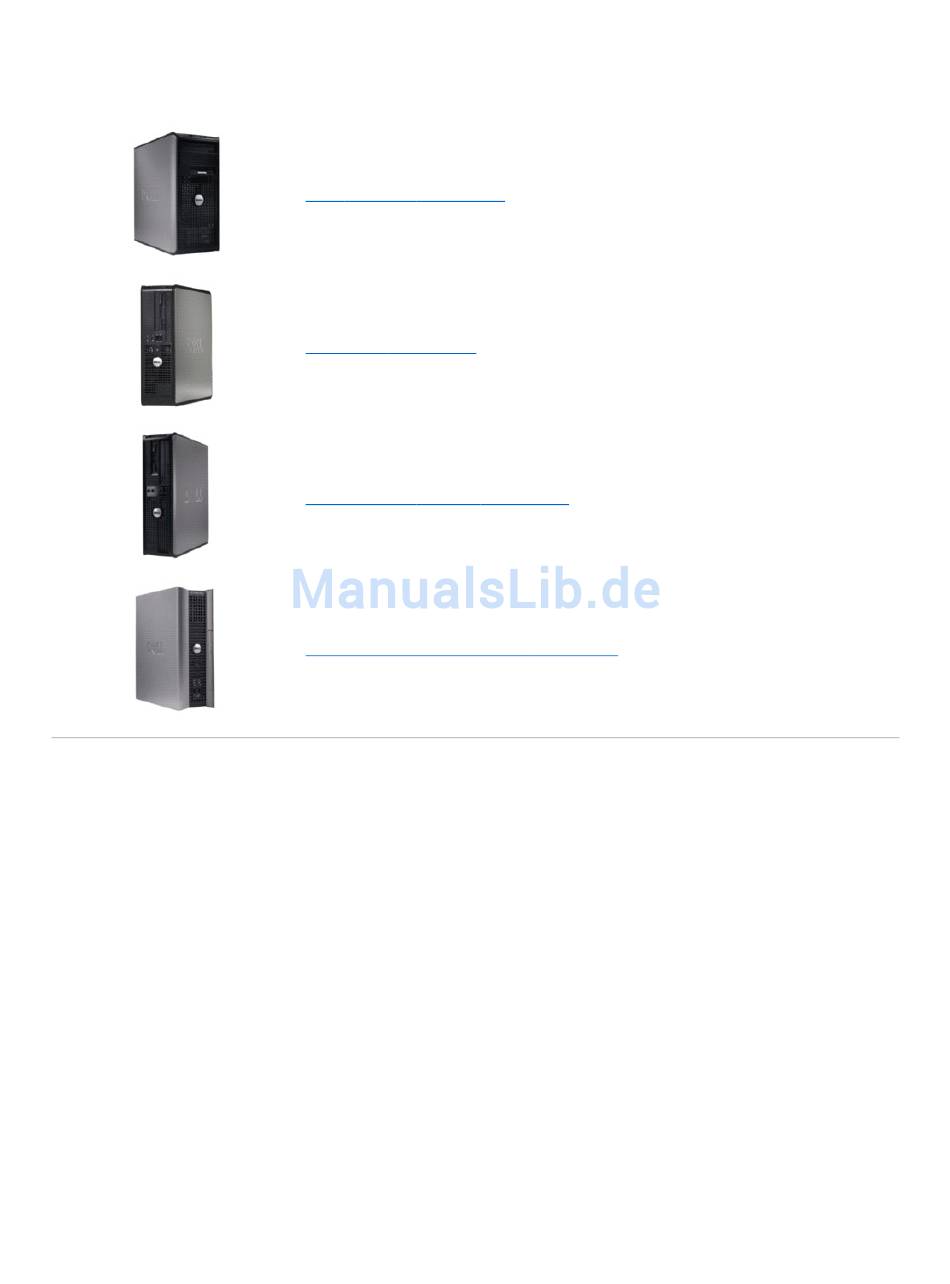

Dell™ OptiPlex™ 745 Systems Benutzerhandbuch


 Mini-Tower-Computer
 Desktop-Computer
 Small Form-Factor-Computer
 Ultra Small Form Factor-Computer

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell OptiPlex745

Inhaltszusammenfassung für Dell OptiPlex745

  • Seite 1 Dell™ OptiPlex™ 745 Systems Benutzerhandbuch    Mini-Tower-Computer  Desktop-Computer  Small Form-Factor-Computer  Ultra Small Form Factor-Computer  ...

  • Seite 2: Erweiterte Funktionen

    Clientcomputer, der in sich in einem Pre-Operating System“- oder Operating System-absent“-Zustand befindet. RMCP-Meldungen können versendet werden,  um einen Client-Computer zu starten, herunterfahren oder neu zu starten. Weitere Informationen zur ASF-Implementierung von Dell finden Sie im ASF User's Guide (ASF-Benutzerhandbuch) und im ASF Administrator's Guide (ASF- Administratorhandbuch) auf der Dell Support-Website support.dell.com.

  • Seite 3: Dell Client Manager (Dcm)

     Überwachen des Computerstatus, beispielsweise auf Überhitzungswarnungen von Temperatursensoren oder Warnungen bei einem Festplattenfehler Ein System, das mit Dell OpenManage Client Instrumentation in einem Netzwerk eingerichtet ist und das mit IT Assistant arbeitet, ist ein verwaltetes System. Informationen zu Dell OpenManage Client Instrumentation finden Sie im Dell OpenManage Client Instrumentation User's Guide (Dell OpenManage Client Instrumentation-Benutzerhandbuch) auf der Dell Support-Website unter support.dell.com.

  • Seite 4: Halbringförmiger Bügel Für Ein Vorhängeschloss Und Sicherheitsskabeleinschub

    TPM ist eine Hardware-basierte Sicherheitsfunktion, die zur Erstellung und Verwaltung von computer-generierten Verschlüsselungscodes verwendet werden  kann. In Verbindung mit Sicherheitssoftware erhöht sie die Netzwerk- und Computersicherheit, indem sie Funktionen wie Datei- und E-Mail-Schutz aktiviert. Die TPM-Funktion wird über eine System-Setup-Option aktiviert. HINWEIS: Um Ihre TPM-Daten und Verschlüsselungscodes zu schützen, führen Sie die Sicherungsverfahren aus, die im Abschnitt Archive and Restore (Archivieren und Wiederherstellen) der Hilfedatei zum EMBASSY Sicherheitscenter dokumentiert sind. Sollten diese Sicherungskopien unvollständig,  verloren oder beschädigt sein, kann Dell Ihnen nicht bei der Wiederherstellung von verschlüsselten Daten helfen.   Aktivierung der TPM-Funktion   1. Aktivierung der TPM-Software: a.  Starten Sie den Computer neu, und drücken Sie auf <F2> während des Einschalt-Selbstests, um das System -Setup-Programm aufzurufen.

  • Seite 5: Wissenswertes Über Smart Cards Und Fingerabdruckleser

    Weitere Informationen zur Verwendung der Software und den verschiedenen Sicherheitsfunktionen finden Sie im Handbuch zum Einstieg für die Software:  Klicken Sie auf Start® All Programs (Alle Programme) ® Wave Systems Corp® Getting Started Guide (Handbuch zum Einstieg).  Computer-Tracking-Software Computer-Tracking-Software kann Ihnen ermöglichen, Ihren Computer bei Verlust oder Diebstahl wieder zu finden. Die Software ist optional und kann bei  Bestellung des Dell™ Computers erworben werden. Nehmen Sie Kontakt zu Ihrem Dell-Verkaufsvertreter auf, wenn Sie Informationen zu dieser Sicherheitsfunktion wünschen. ANMERKUNG: Computer-Tracking-Software ist in manchen Ländern möglicherweise nicht erhältlich.

  • Seite 6: Eingabe Des Systemkennworts

      3. Geben Sie das neue Systemkennwort ein. Es kann max. 32 Zeichen umfassen. Um bei der Kennworteingabe ein Zeichen zu löschen, drücken Sie auf die <Backspace> oder die Nach-links-Taste. Beim Kennwort muss nicht auf Groß- und Kleinschreibung geachtet werden. Einige Tastenkombinationen sind nicht zulässig. Werden diese verwendet, ertönt ein Signalton aus dem Lautsprecher. Für jedes eingegebene Zeichen (auch für ein Leerzeichen) wird ein Platzhalter im Feld angezeigt.   4. Drücken Sie auf die <Eingabetaste>.  Ist das neue Systemkennwort kürzer als 32 Zeichen, wird dennoch das gesamte Feld mit Platzhaltern gefüllt. Die Überschrift wechselt zu Verify Password (Kennwort bestätigen). Es wird erneut ein leeres, 32-stelliges Feld in eckigen Klammern angezeigt.   5. Um Ihr Kennwort zu bestätigen, geben Sie es ein zweites Mal ein und drücken danach die <Eingabetaste>.  Die Kennworteinstellung wird auf Set (Festgelegt) geändert.    6. Beenden Sie das System-Setup-Programm. Der Kennwortschutz wird wirksam, sobald Sie den Computer neu starten.

  • Seite 7: Vergessenes Kennwort Deaktivieren Und Neues Kennwort Vergeben

    In den folgenden beiden Fällen ist es nicht möglich, das Administrator-Kennwort zu ändern oder ein Administrator-Kennwort zuzuweisen:  Set (Festgelegt) – Ein Administrator-Kennwort wurde zugewiesen.  Disabled (Deaktiviert) – Das Administrator-Kennwort wurde durch eine Jumpereinstellung auf der Systemplatine deaktiviert. Nur wenn die folgende Option angezeigt wird, können Sie ein Administrator-Kennwort zuweisen:  Not Set (Nicht festgelegt) – Es wurde kein Administrator-Kennwort vergeben, und die Kennwort-Jumperbrücken auf der Systemplatine befinden sich in  der Position Aktiviert“ (Standardeinstellung).  ...

  • Seite 8: Aufrufen Des System-Setup-Programms

    Aufrufen des System-Setup-Programms   1. Schalten Sie den Computer ein (oder führen Sie einen Neustart durch).    2. Wenn das blaue Dell™-Logo auf dem Bildschirm erscheint, drücken Sie sofort <F2>.  Falls zu lange gewartet wurde und das Betriebssystem-Logo erscheint, warten Sie, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie dann den Computer herunter (siehe Ausschalten Ihres Computers) und versuchen Sie es erneut.
  • Seite 9 Diese Option aktiviert oder deaktiviert das Diskettenlaufwerk. Die möglichen Einstellungen sind Off (Deaktiviert), Diskette Drive (Erstes Startgerät:  Internal (Intern), USB und Read Only (Schreibgeschützt).  Diskettenlaufwerk)   (Intern Standardeinstellung) ANMERKUNG: Stellen Sie bei Auswahl von USB sicher, dass die Setupoption USB Controller unter Onboard Devices (Integrierte Geräte) auf On (Ein) gesetzt ist. Identifiziert und aktiviert oder deaktiviert die Laufwerke, die an die SATA- oder IDE-Anschlüsse der Systemplatine  Drive 0 through Drive n (Laufwerk 0 angeschlossen sind, und listet die Speicherkapazitäten der Festplattenlaufwerke auf. ...
  • Seite 10   Standardeinstellung) ANMERKUNG: Eine PCI Express-Grafikkarte setzt den integrierten Video-Controller außer Kraft. Hochleistung Legt fest, ob der physische Prozessor als ein oder zwei logische Prozessoren angezeigt wird. Die Leistung mancher Hyper-Threading Anwendungen kann mit zusätzlichen logischen Prozessoren gesteigert werden. On (Ein) aktiviert Hyper-Threading. (Aktiviert Standardeinstellung) Gibt an, ob im Prozessor ein oder zwei Kerne aktiviert sind. On (Ein) aktiviert den zweiten Kern. Multi-CPU-Kern (Aktiviert Standardeinstellung) Gibt an, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardware-Kapazitäten, die durch Intel Virtualization-...
  • Seite 11 Aktiviert/deaktiviert die Execute Disable-Speicherschutztechnologie (Deaktivieren ausführen). Deaktivieren ausführen (Aktiviert Standardeinstellung) Aktiviert oder deaktiviert die BIOS-Schnittstelle des optionalen Computrace-Dienstes von Absolute Software. Dieser Computrace optionale Überwachungsdienst muss separat erworben werden.  (Deactivate Deaktivieren Activate (Aktivieren) aktiviert die BIOS-Computrace-Schnittstelle permanent. Deactivate (Deaktivieren) deaktiviert die BIOS- Standardeinstellung) Computrace-Schnittstelle permanent. Deactivate (Deaktivieren) deaktiviert die BIOS-Computrace-Schnittstelle vorübergehend.
  • Seite 12  Onboard Network Controller (Eingebauter Netzwerkcontroller) – Der Computer versucht, vom Netzwerkcontroller zu starten. Wenn kein Betriebssystem vorhanden ist, wird eine Fehlermeldung ausgegeben.   Ändern der Startsequenz für den aktuellen Startvorgang  Mit dieser Funktion können Sie z. B. den Computer anweisen, vom CD-Laufwerk aus zu starten, um Dell Diagnostics auf der auszuführen Drivers and Utilities CD auszuführenund dann den Computer von der Festplatte zu starten, wenn die Diagnosetests abgeschlossen sind. Sie können mit dieser Funktion auch  festlegen, dass der Computer von einem USB-Gerät wie z. B. einem Diskettenlaufwerk, Speicherschlüssel oder CD-RW-Laufwerk neu startet. ANMERKUNG: Wenn Sie von einem USB-Diskettenlaufwerk starten, müssen Sie zunächst das Diskettenlaufwerk im System-Setup-Programm auf USB...

  • Seite 13: Starten Eines Usb-Gerätes

      5. Drücken Sie <Shift><Up Arrow> oder <Shift><Down Arrow>, um ein ausgewähltes Gerät in der Liste nach oben oder unten zu verschieben.   Starten eines USB-Gerätes  ANMERKUNG: Ein Systemstart kann nur von einem startfähigen USB-Gerät aus durchgeführt werden. Um sicherzustellen, dass das Gerät startfähig ist,  lesen Sie die Informationen in der Dokumentation des Gerätes.   Speicherschlüssel   1. Verbinden Sie den Speicherschlüssel mit einem USB-Port, und starten Sie den Computer neu.   2. Wenn in der rechten oberen Ecke des Bildschirms F12 = Boot Menu (Startmenü) angezeigt wird, drücken Sie auf <F12>.  Das BIOS-Programm erkennt das Gerät und fügt die Option USB-Gerät“ zum Systemstartmenü hinzu.   3. Wählen Sie im Startmenü die Zahl aus, die neben dem gewünschten USB-Gerät steht.  Der Computer führt vom USB-Gerät aus einen Startvorgang durch.

  • Seite 14: Löschen Von Vergessenen Kennwörtern

      Ultra Small Form-Factor-Computer       Jumper Einstellung Beschreibung PSWD Die Kennwortfunktionen sind aktiviert (Standardeinstellung). Kennwortfunktionen sind deaktiviert. RTCRST Die Echtzeituhr wurde nicht zurückgesetzt (Standard).   Die Echtzeituhr wurde zurückgesetzt (zeitweise überbrückt).    überbrückt    nicht überbrückt  Löschen von vergessenen Kennwörtern    VORSICHT: Bevor Sie die in diesem Abschnitt beschriebenen Arbeiten ausführen, befolgen Sie zunächst die Sicherheitshinweise im  Produktinformationshandbuch. HINWEIS: Bei dieser Vorgehensweise werden sowohl das System- als auch das Administrator-Kennwort gelöscht.  ...

  • Seite 15: Löschen Von Cmos-Einstellungen

      11. Schließen Sie den Computer und die zugehörigen Geräte an die Stromversorgung an und schalten Sie die Geräte ein.  ANMERKUNG: Durch diesen Vorgang wird die Kennwortfunktion aktiviert. Wenn Sie das System-Setup-Programm aufrufen (siehe Aufrufen des System- Setup-Programms)sind die System- und Administrator-Optionen auf Not Set (nicht festgelegt). Dies bedeutet, dass die Kennwortfunktion zwar aktiviert ist, jedoch kein Kennwort vergeben wurde.  ...
  • Seite 16     Sleep Mode (Ruhemodus) Möglichkeiten der Aktivierung (Windows XP) Standby  Netzschalter drücken  Automatisches Einschalten  Maus bewegen oder auf die Maustaste klicken  Tastatureingabe  Aktivität des USB-Geräts  Energieverwaltungsereignis Ruhemodus  Netzschalter drücken  Automatisches Einschalten  Energieverwaltungsereignis Beenden  Netzschalter drücken  Automatisches Einschalten  Energieverwaltungsereignis ANMERKUNG: Weitere Informationen zur Energieverwaltung finden Sie in der Dokumentation zum Betriebssystem. Zurück zum Inhaltsverzeichnis  ...

  • Seite 17: Austauschen Der Batterie

    Zurück zum Inhaltsverzeichnis   Batterie Dell™ OptiPlex™ 745 Benutzerhandbuch   Austauschen der Batterie  Austauschen der Batterie   VORSICHT: Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse. Eine Knopfzellenbatterie speist den Speicher für die Computerkonfiguration sowie die Datums- und Uhrzeitfunktion. Die Lebensdauer der Batterie beträgt  mehrere Jahre. Die Batterie muss eventuell ausgetauscht werden, wenn bei der Startroutine ein falsches Datum oder eine inkorrekte Uhrzeit zusammen mit einer der...
  • Seite 18 1 Systembatterie 2 Positive Seite des Batterieanschlusses 3 Lasche des Batteriesockels 4 Batteriesockel HINWEIS: Um Beschädigungen des Batterieanschlusses zu vermeiden, müssen Sie den Anschluss beim Auswechseln der Batterie gut festhalten.   5. Installieren Sie die neue Systembatterie. a.  Unterstützen Sie den Batterieanschluss, indem Sie fest auf die positive Seite des Anschlusses drücken.  b.  Halten Sie die Batterie mit dem positiven Pol (+) nach oben, und schieben Sie sie unter die Sicherungshalter auf der positiven Seite des Anschlusses.

  • Seite 19: Empfohlene Werkzeuge

      VORSICHT: Gehen Sie mit Komponenten und Karten vorsichtig um. Komponenten und Kontakte auf einer Karte dürfen nicht angefasst werden.  Berühren Sie eine Karte ausschließlich an den Rändern oder am Montageblech. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den  Kanten und niemals an den Stiften an. HINWEIS: Reparaturen an Ihrem Computer sollten nur von einem zertifizierten Service-Techniker ausgeführt werden. Schäden durch nicht von Dell  genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. HINWEIS: Ziehen Sie beim Trennen des Geräts nur am Stecker oder an der Zugentlastung und nicht am Kabel selbst. Einige Kabel haben Stecker mit  Verriegelungsklammern. Drücken Sie beim Abziehen solcher Kabel vor dem Abnehmen die Verriegelungsklammern. Halten Sie beim Trennen von  Steckverbindungen die Anschlüsse gerade, um keine Stifte zu verbiegen. Achten Sie vor dem Anschließen eines Kabels darauf, dass die Stecker korrekt  ausgerichtet und nicht verkantet aufgesetzt werden.
  • Seite 20   2. Trennen Sie alle Telefon- und Datenübertragungskabel vom Computer.    3. Trennen Sie den Computer und alle angeschlossenen Geräte von der Steckdose, und drücken Sie anschließend den Netzschalter, um die Systemplatine  zu erden.   4. Entfernen Sie ggf. den Computerstandrahmen (die entsprechenden Anleitungen finden Sie in der Dokumentation des Standrahmens) und die Kabelabdeckung, falls angebracht (siehe Kabelabdeckung (optional)).   VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.    5.

  • Seite 21: Reinigen Des Computers

    Zurück zum Inhaltsverzeichnis   Reinigen des Computers Dell™ OptiPlex™ 745 Benutzerhandbuch   Computer, Tastatur und Monitor   Maus   Diskettenlaufwerk   CDs und DVDs   VORSICHT: Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheitshinweise im Produktinformationshandbuch.  Computer, Tastatur und Monitor   VORSICHT: Trennen Sie den Computer vor der Reinigung vom Stromnetz. Reinigen Sie den Computer mit einem weichen Tuch, das mit Wasser befeuchtet wurde. Verwenden Sie keine flüssigen Reinigungsmittel oder Sprühreiniger, die eventuell entflammbare Stoffe enthalten. ...

  • Seite 22: Cds Und Dvds

    HINWEIS: Versuchen Sie nicht, die Leseköpfe des Laufwerks mit einem Wattestäbchen zu reinigen. Das verändert die Justierung der Köpfe, und das  Laufwerk ist damit nicht mehr verwendbar. Reinigen Sie das Diskettenlaufwerk mit einem handelsüblichen Reinigungskit. Diese Kits enthalten vorbehandelte Disketten, mit denen Schmutz entfernt wird,  der sich während des Betriebs angesammelt hat.  CDs und DVDs HINWEIS: Reinigen Sie die Linse im optischen Laufwerk nur mit Druckluft und befolgen Sie die Anweisungen des Druckluftprodukts. Berühren Sie auf  keinen Fall die Linse im Laufwerk. Wenn Probleme auftreten, z. B. Unregelmäßigkeiten bei der Wiedergabequalität der CDs oder DVDs, können die Discs auf folgende Weise gereinigt werden.   1. Fassen Sie die Disc immer nur am Rand an. Sie können auch den inneren Rand in der Mitte anfassen.  HINWEIS: Reinigen Sie den Datenträger keinesfalls in kreisförmigen Bewegungen, damit die Oberfläche nicht beschädigt wird.   2. Reinigen Sie die Unterseite der Disc (die unbeschriftete Seite) vorsichtig mit einem weichen und fusselfreien Tuch in gerader Linie von der Mitte zum Rand hin.
  • Seite 23 Zurück zum Inhaltsverzeichnis   Desktop-Computer Dell™ OptiPlex™ 745 Benutzerhandbuch   Wissenswertes über Ihren Desktop-Computer   Das Innere des Computers  Wissenswertes über Ihren Desktop-Computer   Vorderseite USB 2.0-Anschlüsse (2) Verwenden Sie die vorderen USB-Anschlüsse für Geräte, die  Sie nur ab und zu anschließen, zum Beispiel Joysticks oder  Kameras, bzw. für startfähige USB-Geräte (siehe System- Setup für weitere Informationen zum Start in ein USB-Gerät). Es wird empfohlen, die hinteren USB-Anschlüsse für Geräte  zu verwenden, die normalerweise angeschlossen bleiben, wie z. B. Drucker und Tastaturen.

  • Seite 24: Anschlüsse An Der Rückseite

    Systemanzeigeleuchten bzgl. Beschreibungen der Anzeigeleuchte-Codes, die Ihnen bei der Fehlersuche bei Ihrem Computer helfen können. Diagnoseanzeigen Verwenden Sie die Anzeigen für eine leichtere Behebung  von Störungen bei Computerproblemen auf der Grundlage  des Diagnosecodes. Weitere Informationen hierzu finden Sie in Diagnoseanzeigen. Festplatten-Aktivitäts- Diese Anzeige flackert, wenn auf das Festplattenlaufwerk leuchte zugegriffen wird. Kopfhöreranschluss Sie können den Kopfhöreranschluss zum Anschließen von  Kopfhörern und den meisten Arten von Lautsprechern  verwenden. Mikrofonanschluss Verwenden Sie den Mikrofonanschluss, um ein Mikrofon anzuschließen.
  • Seite 25 USB-Drucker haben, schließen Sie ihn an einem USB- Anschluss an.   ANMERKUNG: Der integrierte parallele Anschluss wird automatisch deaktiviert, wenn der Computer eine installierte Karte mit einem parallelen Anschluss ermittelt, der für die gleiche Adresse konfiguriert wurde. Weitere  Informationen hierzu finden Sie in Optionen des System- Setup-Programms. 2 Verbindungsintegritätsanzeige  Grün – Es besteht eine gute Verbindung zwischen einem 10-Mbit/s-Netz-werk und dem Computer.
  • Seite 26  Das Innere des Computers   VORSICHT: Bevor Sie Anweisungen an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.  HINWEIS: Gehen Sie beim Öffnen der Computerabdeckung sehr vorsichtig vor, um nicht versehentlich Kabel-verbindungen der Systemplatine zu trennen. 1 Laufwerkschächte (Media-Kartenlaufwerk oder Disketten- 5 Kartensteckplätze  laufwerk, optisches Laufwerk und Festplattenlaufwerk) 2 Netzteil 6 Kühlkörperbaugruppe 3 Optionaler Gehäuseeingriffschalter 7 Vordere E/A-Leiste 4 Systemplatine    ...
  • Seite 27 Interner Lautsprecher (INT_SPKR) 11 Gehäuseeingriffschalter  (INTRUDER) Mikroprozessoranschluss (CPU) 12 Batteriehalterung (BATT) Netzanschluss des Prozessors (12V POWER) 13 PCI-Express x16-Anschluss (SLOT1) Speichermodulanschlüsse (DIMM_1, DIMM_2,  14 PCI-Anschluss (SLOT3) DIMM_3, DIMM_4) Jumper für Echtzeituhr-Reset (RTCRST) 15 PCI-Anschluss (SLOT2) Kennwort-Jumper (PSWD) 16 Serieller Anschluss (SER2) SATA-Anschlüsse (SATA0, SATA1) 17 Diskettenlaufwerkanschluss (DSKT) Frontblendenanschluss (FNT_PANEL) 18 Systemplatinen-Lautsprecher...

  • Seite 28: Desktop-Computer

    In diesem Text verwendete Marken: Dell, das Dell-Logo, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim, PowerEdge, PowerConnect und PowerApp sind Marken von Dell Inc.; Intel, Pentium und Celeron sind ein-getragene Marken der Intel Corporation; Microsoft, MS-DOS und Windows sind eingetragene Marken der Microsoft Corporation;...
  • Seite 29 Computergehäuse. Ihr Dell™-Computer unterstützt einen seriellen Portadapter und verfügt über folgende Steckplätze für PCI- und PCI-Express-Karten:  Zwei Slimline PCI-Kartensteckplätze   Ein Slimline PCI-Express x16-Kartensteckplatz ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt.   PCI Karten   Installieren von Erweiterungskarten Wenn Sie eine Erweiterungskarte austauschen, entfernen Sie den aktuellen Treiber vom Betriebs-system. Nähere Informationen finden Sie in der  Dokumentation der Karte.
  • Seite 30 4. Wenn Sie eine PCI-Express x16 -Karte austauschen, drücken Sie mit dem Daumen auf den Hebel auf der Sicherungslasche, bis Sie die Sicherungslasche  loslassen. 1 PCI-Express x16-Karte 2 Hebel 3 Sicherungseinschub (nicht bei allen Karten vorhanden) 4 Sicherungslasche 5 Anschluss für PCI-Express x16-Karte   5. Wenn Sie eine Karte austauschen möchten, die bereits im Computer installiert ist, entfernen Sie sie gegebenenfalls. Falls erforderlich, lösen Sie alle  Kabelverbindungen zur Karte.   6. Bereiten Sie die Karte für die Installation vor.  ANMERKUNG: Informationen zur Konfiguration der Karte, zur Herstellung interner Anschlüsse und zur Anpassung der Karten an Ihren Computer finden  Sie in der Dokumentation, die Sie zusammen mit Ihrer Karte erhalten haben. Kartenrückhalteriegel Freigabelasche Karte...
  • Seite 31 1 vollständig eingesetzte Karte 2 nicht vollständig eingesetzte Karte 3 Halterung im Steckplatz 4 Halterung steckt außerhalb der Steckplatzöffnung   9. Wenn Sie eine PCI Express-Karte installieren, geben Sie den Hebel auf der Sicherungslasche frei, und stellen Sie sicher, dass die Sicherungslasche in der Kerbe am vorderen Ende der Karte steckt.  ...

  • Seite 32: Entfernen Einer Pci Karte

    Kartenrückhalteriegel Freigabelasche Abdeckblech des seriellen Portadapters Serieller Portadapter-Anschluss Serieller Adapteranschluss auf der Systemplatine (SER2)   12. Schließen Sie die entsprechenden Kabel an die Karte an.    13. Bringen Sie die Computerabdeckung an (siehe Wieder Anbringen der Computerabdeckung), schließen Sie den Computer und die Geräte an Steckdosen  an und schalten Sie sie dann ein. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Netzwerkwandsteckerbuchse und dann am Computer ein.   14. Wenn Sie eine Soundkarte installiert haben: a.

  • Seite 33: Installieren Einer Pci-Karte In Den Steckkartenträger

    Freigabelasche Platinenstecker Kartenrückhalteriegel Karten-Steckplatz Karte       3. Falls erforderlich, lösen Sie alle Kabelverbindungen zur Karte.    4. Wenn Sie eine PCI Express x16 -Karte entfernen, drücken Sie mit dem Daumen auf den Hebel der Sicherungslasche, bis Sie die Sicherungslasche  freigeben. 1 PCI-Express x16-Karte 2 Hebel 3 Sicherungseinschub (nicht bei allen Karten vorhanden) 4 Sicherungslasche 5 Anschluss für PCI-Express x16-Karte   5. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz.  ...
  • Seite 34 3. Entfernen Sie den Steckkartenträger:  a.  Überprüfen Sie alle Kabel, die über die Öffnungen an der Rückseite an die Karten angeschlossen sind. Ziehen Sie alle Kabel ab, die zu kurz sind,  um nach dem Ausbau mit dem Steckkartenträger verbunden bleiben zu können.  b.  Ziehen Sie vorsichtig am Griff, und heben Sie den Steckkartenträger aus dem Computer.  1 Steckkartenträger 2 Griff   4. Entfernen Sie beim Installieren einer neuen Karte das Abdeckblech, um die Öffnung des Karten- steckplatzes freizulegen. Wenn Sie eine Karte austauschen möchten, die bereits im Computer installiert ist, entfernen Sie sie gegebenenfalls. Falls erforderlich, lösen Sie alle  Kabelverbindungen zur Karte. Fassen Sie die Karte an den Ecken und ziehen Sie sie vorsichtig aus dem Steckplatz. ANMERKUNG: Informationen zur Konfiguration der Karte, zur Herstellung interner Anschlüsse und zur Anpassung der Karten an Ihren Computer finden  Sie in der Dokumentation, die Sie zusammen mit Ihrer Karte erhalten haben.  ...

  • Seite 35: Entfernen Einer Pci Karte Aus Dem Steckkartenträger

      9. Setzen Sie den Steckkartenträger wieder ein:  a.  Richten Sie die Klammern seitlich am Steckkartenträger an den Schlitzen seitlich am Computer aus, und setzen Sie den Steckkartenträger ein.  b.  Stellen Sie sicher, dass die Steckkarten fest in den Anschlüssen der Systemplatine sitzen.  1 Steckkartenträger 3 Steckkarten (2) 2 Steckplätze 4 Systemplatinenanschlüsse (2)   Schließen Sie alle Kabel, die in Schritt 3 entfernt wurden, wieder an.   11. Schließen Sie die entsprechenden Kabel an die Karte an.  HINWEIS: Führen Sie keine Kabel der Karte über oder hinter die Karten. Wenn Sie Kabel über die Karten führen, schließt die Computerabdeckung  möglicherweise nicht ordnungsgemäß und die Komponenten können beschädigt werden.   12. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung), schließen Sie den Computer und die Geräte wieder ...
  • Seite 36 1 Steckkartenträger 2 Griff   3. Drücken Sie die Lasche nach innen, um den Kartenrückhalteriegel anzuheben.    4. Falls erforderlich, lösen Sie alle Kabelverbindungen zur Karte.    5. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz.   6. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung der Steck- platzöffnung ein.  ANMERKUNG: Der Einbau von Abdeckblechen in leere Steckplatzöffnungen ist erforderlich, um die Einhaltung der Vorschriften der  Funkentstörverordnung zu gewährleisten. Die Abdeckbleche schützen den Computer vor Staub und Schmutz und halten den Luftstrom zur Kühlung des  Computers aufrecht.   7. Senken Sie den Kartenrückhalteriegel ab und drücken Sie ihn ein.    8.
  • Seite 37 b.  Schließen Sie externe Audiogeräte an die Audioanschlüsse auf der Rückseite des Computers an.    12. Wenn Sie eine Netzwerkadapterkarte entfernt haben: a.  Rufen Sie das System-Setup-Programm auf, wählen Sie Network Controller (Netzwerk- Controller) und ändern Sie die Einstellung auf On (Ein) ab (siehe Aufrufen des System-Setup- Programms). b.  Schließen Sie Netzwerkkabel an den integrierten Netzwerkanschluss an der Rückseite des Computers an.  Zurück zum Inhaltsverzeichnis  ...

  • Seite 38: Entfernen Des Prozessors

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benbutzerhandbuch   Prozessor  Prozessor   VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse.   Entfernendes Prozessors   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Lösen Sie die unverlierbare Schraube auf jeder Seite der Kühlkörperbaugruppe.    VORSICHT: Trotz Kunststoffblende kann die Kühlkörperbaugruppe während des normalen Betriebs sehr heiß werden. Halten Sie vor dem  Berühren eine ausreichende Abkühlzeit ein.    3. Drehen Sie die Kühlkörperbaugruppe nach oben und entfernen Sie die Baugruppe vom Computer. Legen Sie den Kühlkörper auf seine Oberseite; achten Sie dabei darauf, dass die Wärmeleitpaste nach oben zeigt.  1 Kühlkörperbaugruppe 2 Gehäuse für unverlierbare Schraube (2) HINWEIS: Wenn für den neuen Prozessor kein neuer Kühlkörper erforderlich ist, verwenden Sie bei der Installation des neuen Prozessors die Original- Kühlkörper-Baugruppe.

  • Seite 39: Installieren Des Prozessors

    1 Mittlere Abdeckungsverriegelung 2 Prozessorabdeckung 3 Prozessor 4 Sockel 5 Freigabehebel HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen.   5. Entfernen Sie den Prozessor vorsichtig vom Sockel. Belassen Sie den Freigabehebel in der offenen Position, sodass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann.  ...
  • Seite 40 1 Prozessorabdeckung 6 Freigabehebel 2 Klammer 7 Vordere Ausrichtungskerbe 3 Prozessor 8 Stift-1-Markierung für Sockel und Prozessor 4 Prozessorsockel 9 Hintere Ausrichtungskerbe 5 Mittlere Abdeckungsverriegelung     HINWEIS: Um Schäden zu vermeiden, stellen Sie sicher, dass der Prozessor korrekt am Sockel ausgerichtet ist und dass beim Einsetzen des  Prozessors keine übermäßige Kraft aufgewendet wird.   6. Setzen Sie den Prozessor vorsichtig in den Sockel, und stellen Sie dabei sicher, dass der Prozessor korrekt ausgerichtet ist.  ...

  • Seite 41: Allgemeine Richtlinien Für Die Installation

    Aufgrund der begrenzten Zahl von Laufwerkschächten und Controllern in diesem Computer können Sie nicht alle unterstützten Geräte  gleichzeitig anschließen. ANMERKUNG: Wenn Sie Ihren Computer ohne ein installiertes optisches Laufwerk oder ein 3,5-Zoll-Gerät (Diskettenlaufwerk oder Media-Kartenlauf) betreiben, muss der entsprechende Laufwerkschachteinsatz an Stelle des Laufwerks installiert werden. Nehmen Sie mit Dell Kontakt auf, wenn Sie einen Laufwerkschachteinsatz benötigen. 1 Optisches Laufwerk 2 Diskettenlaufwerk 3 Festplatte  ...

  • Seite 42: Optisches Laufwerk

    Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose. ANMERKUNG: Wenn Sie den Computer ohne ein installiertes optisches Laufwerk oder ein 3,5-Zoll-Gerät (Diskettenlaufwerk oder Media-Kartenlaufwerk) betreiben, muss der entsprechende Laufwerkschachteinsatz an Stelle des Laufwerks installiert werden. Nehmen Sie mit Dell Kontakt auf, wenn Sie einen Laufwerkschachteinsatz benötigen.   Entfernen eines optischen Laufwerks  ...

  • Seite 43: Installieren Eines Optischen Laufwerks

    1 Laufwerk-Freigabevorrichtung 2 Optisches Laufwerk   3. Ziehen Sie die Netzstrom- und Datenkabel auf der Rückseite des Laufwerks heraus.  1 Einsatz für optisches Laufwerk   4. Wenn Sie das optische Laufwerk jetzt nicht austauschen, installieren Sie den Einsatz für das optische Laufwerk, indem Sie ihn in den Laufwerkschacht  einlassen, bis er einrastet. Nehmen Sie Kontakt mit Dell auf, wenn Sie einen Laufwerkschachteinsatz benötigen.    Installieren eines optischen Laufwerks   1. Packen Sie das neue Laufwerk aus, und bereiten Sie es für die Installation vor.  Überprüfen Sie anhand der mit dem Laufwerk gelieferten Dokumentation, ob das Laufwerk für den Computer konfiguriert ist.   2. Wenn ein neues Laufwerk eingebaut werden soll, gehen Sie wie folgt vor: a.
  • Seite 44 4. Schließen Sie die Netz- und Datenkabel an das Laufwerk an.   5. Richten Sie Ansatzschrauben an den Schraubenführungen aus und schieben Sie das Laufwerk in den Schacht, bis es einrastet.    6. Prüfen Sie alle Kabelverbindungen, und verlegen Sie die Kabel so, dass eine ausreichende Belüftung gewährleistet ist und der Lüfter sowie die  Belüftungsöffnungen nicht blockiert werden.    7. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).   8. Aktualisieren Sie die Konfigurationsdaten. Wählen Sie dazu unter Drives (Laufwerke) die entsprechende Option für Drive (Laufwerk) (0 oder 1). Siehe System-Setup für weitere Informationen.    Überprüfen Sie die ordnungsgemäße Funktion des Computers, indem Sie Dell Diagnostics ausführen (siehe Dell Diagnostics).

  • Seite 45: Diskettenlaufwerk Und Media-Kartenlaufwerk

    Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose. ANMERKUNG: Wenn Sie Ihren Computer ohne installiertes optisches Laufwerk oder ein 3,5-Zoll-Gerät (Diskettenlaufwerk oder Media-Kartenlaufwerk) betreiben, muss der entsprechende Laufwerkschachteinsatz an Stelle des Laufwerks installiert werden. Nehmen Sie Kontakt mit Dell auf, wenn Sie einen Laufwerkschachteinsatz benötigen.   Entfernen eines Diskettenlaufwerks oder Media-Kartenlaufwerks  ...

  • Seite 46: Installation Eines Diskettenlaufwerks Oder Media-Kartenlaufwerks

    1 Diskettenlaufwerkeinsatz   5. Wenn Sie das Diskettenlaufwerk oder das Media-Kartenlaufwerk jetzt nicht austauschen, installieren Sie den Diskettenlaufwerkeinsatz, indem Sie ihn in den Laufwerkschacht einlassen, bis er einrastet. Nehmen Sie Kontakt mit Dell auf, wenn Sie einen Laufwerkschachteinsatz benötigen.    Installation eines Diskettenlaufwerks oder Media-Kartenlaufwerks   1. Wenn Sie ein neues Laufwerk oder Medien-Kartenlaufwerk installieren: a.  Verwenden Sie einen flachkantigen Schraubenzieher, um an der Rückseite des Laufwerkeinschub- fachs den Einschub vorsichtig herauszuschieben.

  • Seite 47: Entfernen Des Festplattenlaufwerks

    8. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).   9. Rufen Sie das System-Setup-Programm auf, und stellen Sie die Option Diskette Drive (Diskettenlaufwerk) zur Aktivierung Ihres neuen Diskettenlaufwerks ein (siehe System-Setup).   Überprüfen Sie die ordnungsgemäße Funktion des Computers durch Ausführen von Dell Diagnostics (siehe Dell Diagnostics).  Festplatte   VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.

  • Seite 48: Installieren Des Festplattenlaufwerks

    1 Sicherungsklammern (2) 2 Festplatte   Installieren des Festplattenlaufwerks   1. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist.  HINWEIS: Legen Sie das Laufwerk nicht auf eine harte Fläche, da es sonst beschädigt werden kann. Legen Sie statt dessen das Laufwerk auf eine  Schaumstoffunterlage, um es ausreichend zu schützen.   2. Packen Sie das neue Festplattenlaufwerk aus, und bereiten Sie es für die Installation vor.    3. Wenn am Ersatzfestplattenlaufwerk kein Abdeckblech aus Kunststoff für die Festplatte befestigt ist, nehmen Sie das Abdeckblech am alten Laufwerk ab.  1 Festplatte 2 Freigabevorrichtungen (2) 3 Kunststoffabdeckblech für das Laufwerk   4. Befestigen Sie die Halterung am neuen Laufwerk, indem Sie sie dort einrasten lassen. 1 Sicherungslaschen (2) 3 Freigabevorrichtungen (2) 2 Laufwerk 4 Kunststoffabdeckblech für das Laufwerk...
  • Seite 49 13. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu.   14. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden.  Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.   Testen Sie das Festplattenlaufwerk durch Ausführen von Dell Diagnostics (siehe Dell Diagnostics).   16. Installieren Sie das Betriebssystem auf der Festplatte. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.

  • Seite 50: Entfernen Der E/A-Leiste

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   E/A-Leiste  E/A-Leiste   Entfernen der E/A-Leiste   VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.  ANMERKUNG: Notieren Sie sich den Kabelverlauf aller Kabel, bevor Sie diese lösen, sodass Sie sie beim Installieren der neuen E/A-Leiste wieder richtig anordnen können.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie das Kabel von der E/A-Leiste, indem Sie an der Zuglasche ziehen.
  • Seite 51 Zurück zum Inhaltsverzeichnis  ...

  • Seite 52: Ersetzen Des Netzteils

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Netzteil  Netzteil   Ersetzen des Netzteils   VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Trennen Sie das Gleichstromkabel von der Systemplatine und den Laufwerken. Merken Sie sich den Verlauf des Gleichstromkabels unter den Halterungen im Computergehäuse, während Sie es von der Systemplatine und den  Laufwerken trennen. Sie müssen diese Kabel beim späteren wieder Einsetzen korrekt anbringen, damit sie nicht abgeklemmt oder gequetscht werden.   3. Entfernen Sie die zwei Schrauben, mit denen das Netzteil an der Rückseite des Computergehäuses befestigt ist. ...

  • Seite 53: Gleichstromanschlüsse

    10. Schließen Sie das Gleichstromnetzkabel wieder an.    11. Tauschen Sie das optische Laufwerk aus (siehe Optisches Laufwerk).   12. Schließen Sie das Netzkabel an die Steckdose an.    13. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).   Gleichstromanschlüsse   Gleichstromanschluss P1       Pin-Nummer Signalname 18-AWG-Draht +3,3 V Gleichspannung Orange +3,3 V Gleichspannung...
  • Seite 54 +5 V Gleichspannung +5 V Gleichspannung +5 V Gleichspannung Schwarz *Benutzen Sie einen 22-AWG-Draht anstatt eines 18-AWG-Drahts.   Gleichstromanschluss P2       Pin-Nummer Signalname 18-AWG-Draht Schwarz Schwarz +12 V Gleichspannung Gelb +12 V Gleichspannung Gelb   Gleichstromanschluss P3    ...
  • Seite 55       Pin-Nummer Signalname 18-AWG-Draht +3,3 V Gleichspannung Orange Schwarz +5 V Gleichspannung Schwarz +12 V Gleichspannung Gelb Zurück zum Inhaltsverzeichnis  ...

  • Seite 56: Entfernen Der Computerabdeckung

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Entfernen der Computerabdeckung  Entfernen der Computerabdeckung   VORSICHT: Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheits- hinweise im Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   1. Befolgen Sie die Anweisungen unter Vorbereitung.  ...

  • Seite 57: Desktop-Computer - Technische Daten

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Desktop-Computer - Technische Daten  Desktop-Computer - Technische Daten   Mikroprozessor Mikroprozessortyp Intel® Pentium® 4, Pentium® D, Celeron® oder Core™ Prozessor Interner Cache-Speicher Mindestens 512 KB Pipelined-Burst (überlappend,  stoßweise arbeitender Cache), mengenassoziativer  Cache (8fach), Rückschreib-SRAM   Speicher 533, 667 oder 800 MHz DDR2 SDRAM   ANMERKUNG: 2 GB 800-MHz Speichermodule werden nicht unterstützt. Speicheranschlüsse Speichermodule unterstützt...
  • Seite 58 Erweiterungsbus Bustyp PCI 2.3 PCI Express 1.0A SATA 1.0A und 2.0 USB 2.0 Bustaktrate PCI: 133 MB/s PCI Express x16: 8 GB/s bidirektionale Geschwindigkeit SATA: 1,5 GBit/s- und 3,0 GBit/s- USB: 480 MBit/s Karten Karten (halbe Länge, volle Länge), unterstützt durch  optionalen Steckkartenträger Default: kein Steckkartenträger Slimline-Kartenunterstützung   Anschlüsse zwei Kartengröße Slimline...
  • Seite 59 USB-Anschluss Zwei Anschlüsse an Frontblende und sechs  Anschlüsse–auf Rückseite konform nach USB 2.0 Audio Zwei Anschlüsse für Leitungseingang/Mikrofon und  Leitungsausgang; Zwei Frontblenden-Anschlüsse für  Kopfhörer und Mikrofon Systemplatinenanschlüsse: SATA Zwei 7-polige Anschlüsse Interner USB 10-poliger Header für optionales Media- Kartenlaufwerk (3,5-Zoll-Schachtgerät) Diskettenlaufwerk 34-poliger Anschluss Seriell 12-poliger Anschluss für optionale zweite serielle  Anschlusskarte Lüfter 5-poliger Anschluss PCI 2.3 Zwei 120-polige Anschlüsse Frontblende 40-poliger Anschluss   Tastenkombinationen <Ctrl><Alt><Del> Bei Ausführung von Microsoft® Windows® XP wird das Windows Sicherheitsfenster geöffnet; in MS- DOS®-Modus wird der Computer neu gestartet.
  • Seite 60   Maße und Gewicht Höhe 11,4 cm Breite 39,9 cm Tiefe 35,3 cm Gewicht 10,4 kg   Umgebungsbedingungen Temperatur: Während des Betriebs 10 °C bis 35 °C Lagerung –40 °C bis 65 °C Relative Luftfeuchtigkeit 20 % bis 80 % (nicht kondensierend) Zulässige Erschütterung: Während des Betriebs 0,25 G bei 3 bis 200 Hz und 0,5 Oktave/Min. Lagerung 0,5 G bei 3 bis 200 Hz bei 1 Oktave/Min.

  • Seite 61: Fcc-Hinweise (Nur Für Die Usa)

    Aus- und wieder Einschalten des Gerätes feststellen lässt, sollten Sie versuchen, die Störungen mithilfe einer oder mehrerer der folgenden Maßnahmen  zu beheben:  Die Empfangsantenne neu ausrichten.  Die Position des Systems gegenüber dem Empfänger ändern.  Den Abstand zwischen System und Empfänger vergrößern.  Das System an eine andere Steckdose anschließen, sodass System und Empfänger über verschiedene Stromkreise versorgt werden.  Wenden Sie sich gegebenenfalls an einen Mitarbeiter von Dell Inc. oder an einen erfahrenen Radio- und Fernsehtechniker. Die folgenden Informationen über das Gerät oder die Geräte, die in diesem Dokument behandelt werden, dienen der Einhaltung der FCC-Richtlinien:  Produktname: Dell™ OptiPlex™ 745  Modellnummern: DCTR, DCNE, DCSM, DCCY  Hersteller: Dell Inc. Worldwide Regulatory Compliance & Environmental Affairs...
  • Seite 62 Diagnostics) oder um auf die Dokumentation zuzugreifen. Möglicherweise finden Sie auf der CD Readme-Dateien. Diese Dateien enthalten Angaben zu den neuesten technischen Änderungen bzw.  Detailinformationen zu technischen Fragen für erfahrene Benutzer oder  Techniker.     ANMERKUNG: Treiber und Dokumentationsaktualisierungen finden Sie unter support.dell.com.  Anleitungen zum Einrichten des Computers   Schnellreferenzhandbuch  Grundlegende Informationen zur Behebung von Störungen  So führen Sie das Programm Dell Diagnostics“ aus    Fehlercodes und Diagnose-Leuchtcodes  Werkzeuge und Dienstprogramme ANMERKUNG: Dieses Dokument ist optional und im Lieferumfang Ihres  Anleitungen zum Entfernen und Installieren von Teilen...
  • Seite 63  Microsoft Windows-Lizenzaufkleber Die Aufkleber befinden sich an der Seite Ihres Computers.  Geben Sie die Service-Tag-Nummer auf der Website support.dell.com oder beim Anruf beim Support an, um den Computer zu identifizieren.  Geben Sie beim Anruf beim Technischen Support den Express- Servicecode an, um zum geeigneten Ansprechpartner weitergeleitet zu werden.
  • Seite 64 Treiber für die mit dem Computer ausgelieferten Geräte neu zu  installieren, wenn Sie das Betriebssystem Ihres Computers neu installiert haben. Weitere Informationen finden Sie unter Drivers and Utilities CD (auch bekannt als ResourceCD). Das Product Key-Etikett des Betriebssystems befindet sich auf Ihrem Computer (siehe Service-Tag-Nummer und Microsoft® Windows®-Lizenz).   ANMERKUNG: Die Farbe der CD hängt von dem von Ihnen bestellten ...

  • Seite 65: Wie Sie Hilfe Bekommen

    ANMERKUNG: Dells Express-Servicecode steht eventuell nicht in allen Ländern zur Verfügung. Geben Sie den Express-Servicecode ein, wenn Sie vom automatischen Telefonsystem von Dell dazu aufgefordert werden, damit Ihr Anruf direkt zum zuständigen Support-Personal weitergeleitet werden kann. Wenn Sie keinen Express-Servicecode haben, öffnen Sie das Verzeichnis Dell Accessories (Dell Zubehör), doppelklicken Sie auf das Symbol Express Service Code (Express-Servicecode) und folgen Sie den Anleitungen.

  • Seite 66: Probleme Mit Der Bestellung

    Zur Kontaktaufnahme mit dem Dell Support-Service, siehe Wie Sie Hilfe bekommen. Rufen Sie dann die Nummer für Ihr Land, wie in Kontaktaufnahme mit Dell aufgeführt, an.  Probleme mit der Bestellung Sollten sich Probleme mit der Bestellung ergeben (fehlende oder falsche Teile, inkorrekte Abrechnung), setzen Sie sich mit dem Kundendienst von Dell in Verbindung. Halten Sie bei Ihrem Anruf die Rechnung oder den Lieferschein bereit. Die Telefonnummer für Ihre Region finden Sie unter Kontaktaufnahme mit Dell.  Produktinformationen Wenn Sie Informationen zu weiteren Produkten von Dell benötigen oder eine Bestellung aufgeben möchten, besuchen Sie die Website von Dell unter ...

  • Seite 67: Kontaktaufnahme Mit Dell

    Programme und deren Versionen: Ermitteln Sie mithilfe der Dokumentation zum Betriebssystem den Inhalt der Startdateien Ihres Systems. Drucken Sie diese Dateien aus, wenn ein Drucker angeschlossen ist. Notieren Sie andernfalls den Inhalt aller Dateien, bevor Sie bei Dell anrufen. Fehlermeldung, Signaltoncode oder Diagnosecode: Beschreibung des Problems und der durchgeführten Fehlersuchmaßnahmen:...
  • Seite 68 Vertrieb (allgemein) (Penang, Malaysia) 604  633  4955 Caymaninseln Support (allgemein) 1-800-805-7541 Chile (Santiago) Nationale Vorwahl: 56 Vertrieb und Kunden-Support gebührenfrei: 1230-020-4823 Ortsvorwahl: 2 Technischer Support; Website: support@dell.com.cn    (Technischer Support); E-Mail: cn_support@dell.com    Customer Care E-mail: customer_cn@dell.com   Technischer Support per Fax 592 818 1350 Technischer Support (Dell™ Dimension™ und Inspiron™) gebührenfrei: 800 858 2968 Technischer Support (OptiPlex™, Latitude™ und Dell Precision™)
  • Seite 69 Firmengroßkunden Ost, Behörden und Bildungswesen gebührenfrei: 800  858  2669 Support-Team für Firmengroßkunden gebührenfrei: 800 858 2572 Firmengroßkunden Süd gebührenfrei: 800  858  2355 Firmengroßkunden West gebührenfrei: 800  858  2811  Firmengroßkunden Ersatzteile  gebührenfrei: 800  858  2621 Costa Rica Support (allgemein) 0800-012-0435 Website: support.euro.dell.com     Technischer Support für XPS 7010 0074 Technischer Support für alle anderen Dell-Computer 7023 0182 Dänemark (Kopenhagen) Kundenbetreuung (relational) 7023 0184 Internationale Vorwahl: 00 Kundenbetreuung Privatkunden/Kleinbetriebe 3287 5505 Telefonzentrale (relational) 3287 1200 Nationale Vorwahl: 45 Fax-Zentrale (relational) 3287 1201...
  • Seite 70 Support (allgemein) 1-800-999-0136 Guyana Support (allgemein) gebührenfrei: 1-877-270-4609 Website: support.ap.dell.com    (Technischer Support); E-Mail: HK_support@Dell.com    Technischer Support (Dimension und Inspiron) 2969 3188 Technischer Support (OptiPlex, Latitude, und Dell Precision) 2969 3191 Hongkong Technischer Support (PowerApp™, PowerEdge™, PowerConnect™ und  2969 3196 Internationale Vorwahl: PowerVault™) Kundenbetreuung 3416 0910 Nationale Vorwahl: 852 Firmengroßkunden ...
  • Seite 71 Website: support.jp.dell.com   Technischer Support (Server) gebührenfrei: 0120-198-498 Technischer Support außerhalb Japans (Server) 81-44-556-4162 Technischer Support (Dimension und Inspiron) gebührenfrei: 0120-198-226 Technischer Support außerhalb Japans (Dimension und Inspiron) 81-44-520-1435 Technischer Support (Dell Precision, OptiPlex und Latitude) gebührenfrei: 0120-198-433 Technischer Support außerhalb Japans (Dell Precision, OptiPlex und Latitude) 81-44-556-3894 Japan (Kawasaki) Technischer Support (PDAs, Projektoren, Drucker, Router) gebührenfrei: 0120-981-690 Internationale Vorwahl: Technischer Support außerhalb Japans (PDAs, Projektoren, Drucker, Router) 81-44-556-3468...
  • Seite 72 34 160 910 Nationale Vorwahl: 853 Vertrieb (allgemein) (Xiamen, China) 29 693 115 Website: support.ap.dell.com   Malaysia (Penang) Technischer Support (Dell Precision, OptiPlex und Latitude) gebührenfrei: 1 800 880 193 Technischer Support (Dimension, Inspiron, und Elektronik und Zubehör) gebührenfrei: 1 800 881 306 Internationale Vorwahl: 00 Technischer Support (PowerApp, PowerEdge, PowerConnect und PowerVault) gebührenfrei: 1800 881 386 Nationale Vorwahl: 60 Kundenbetreuung gebührenfrei: 1800 881 306 (Option 6)
  • Seite 73 Niederländische Antillen Support (allgemein) 001-800-882-1519 Website: support.euro.dell.com   Technischer Support für XPS 815 35 043 Norwegen (Lysaker) Technischer Support für alle anderen Dell-Produkte 671  16882 Internationale Vorwahl: 00 Stammkundenbetreuung 671 17575 Kundenbetreuung Privatkunden/Kleinbetriebe 23162298 Nationale Vorwahl: 47 Telefonzentrale 671  16800 Fax-Zentrale 671  16865 Website: support.euro.dell.com      E-Mail: tech_support_central_europe@dell.com     Vertrieb Privatkunden/Kleinbetriebe 0820 240 530 00 Österreich (Wien) Fax Privatkunden/Kleinbetriebe 0820 240 530 49...
  • Seite 74 Singapur oder Malaysia angerufen werden. Singapur (Singapur) Website: support.ap.dell.com   Internationale Vorwahl: Technischer Support (Dimension, Inspiron, und Elektronik und Zubehör) gebührenfrei: 1 800 394 7430 Technischer Support (OptiPlex, Latitude, und Dell Precision) gebührenfrei: 1 800 394 7488 Nationale Vorwahl: 65 Technischer Support (PowerApp, PowerEdge, PowerConnect und PowerVault) gebührenfrei: 1 800 394 7478   Kundenbetreuung gebührenfrei: 1 800 394 7430 (Option 6) Vertrieb (allgemein) gebührenfrei: 1 800 394 7412 Vertrieb Firmenkunden gebührenfrei: 1 800 394 7419...
  • Seite 75 Uruguay Support (allgemein) gebührenfrei: 000-413-598-2521 Automatisches Auftragsauskunftsystem gebührenfrei: 1-800-433-9014 AutoTech (Notebooks und Desktop-Computer) gebührenfrei: 1-800-247-9362 gebührenfrei: 1-877-459-7298 Hardware- und Garantie-Support (Dell Fernseher, Drucker und Projektoren) für  Beziehungskunden   Verbrauchersupport XPS Nord-/Südamerika gebührenfrei: 1-800-232-8544 Verbraucher (Privatkunden und Heimbüro)  Support für alle anderen Dell- gebührenfrei: 1-800-624-9896 Produkte Kundendienst gebührenfrei: 1-800-624-9897 Belegschaftskaufprogramm (EPP) Kunden gebührenfrei: 1-800-695-8133 Website der Finanzierungsdienste: www.dellfinancialservices.com ...
  • Seite 76 Zurück zum Inhaltsverzeichnis   Glossar Dell™ OptiPlex™ 745 Benutzerhandbuch A B C D E F G H I K L M N O P R S T U V W X Z Die Begriffe in diesem Glossar dienen lediglich der Information. Die hier beschriebenen Funktionen sind nicht zwangsläufig Bestandteil Ihres Computers.  A AC – Wechselstrom – Form der Elektrizität, mit der Ihr Computer betrieben wird, wenn Sie das Netzkabel des Netzteils an eine Steckdose anschließen. ACPI – Erweiterte Konfigurations- und Energieverwaltungsschnittstelle (Advanced Configuration and Power Interface) – Energieverwaltung, mit deren Hilfe das Betriebssystem Microsoft® Windows® einen Computer in Standby-Modus oder Ruhemodus schalten kann, um an der Strommenge zu sparen, die jedem...
  • Seite 77 L2-Cache – Sekundärer Cache, der sich entweder außerhalb des Prozessors befinden oder in die Prozessorarchitektur integriert sein kann. Carnet (Zollpassierschein) – Internationales Zolldokument, mit dem zeitliche begrenzte Importe ins Ausland vereinfacht werden. Dieses Dokument wird auch als Kaufzertifikat bezeichnet. CD-R – CD-Recordable – Bespielbare Version der CD. Daten können nur einmal auf eine CD-R beschrieben werden. Sobald Daten aufgezeichnet sind, können  sie nicht gelöscht oder überschrieben werden. CD-RW – CD-RW (CD-Rewritable) – Eine überschreibbare Version der CD. CD-RWs können beschrieben werden. Die Daten können anschließend wieder  gelöscht oder überschrieben werden. CD-RW/DVD-Laufwerk – Ein Laufwerk, das manchmal auch als Kombinationslaufwerk bezeichnet wird, und das CDs und DVDs lesen sowie auf CD-RWs (wieder-beschreibbaren CDs) und CD-Rs (beschreibbaren CDs) schreiben kann.
  • Seite 78 ESD – elektrostatische Entladung (Electrostatic Discharge) – Eine rasche Entladung statischer Elektrizität. ESD kann integrierte Schaltungen in Computern und  Datenkommunikationsgeräten beschädigen. ExpressCard – Eine dem PCMCIA-Standard entsprechende herausnehmbare I/O-Karte. Modems und Netzwerkadapter sind im Allgemeinen als ExpressCards erhältlich. ExpressCards unterstützen die Standards PCI Express und USB 2.0. Express-Servicecode – Nummerischer Code, der sich auf einem Aufkleber auf Ihrem Dell™-Computer befindet. Verwenden Sie den Express-Servicecode, wenn Sie sich wegen Supportfragen an Dell wenden. Der Expressdienst von Dell steht unter Umständen nicht in allen Ländern zur Verfügung. Extended-Display-Modus – Anzeigeeinstellung, mit der Sie einen zweiten Bildschirm als zusätzliche Anzeige verwenden können. Wird auch als Dual-Display- Modus bezeichnet.
  • Seite 79 GUI – Grafische Benutzeroberfläche (Graphical User Interface) – Software, die über Menüs, Fenster und Symbole vom Benutzer bedient wird. Die meisten  Programme unter dem Betriebssystem Windows verfügen über GUIs.  H Hard Drive (Festplatte) – Laufwerk, mit dem Daten von einer Festplatte gelesen und auf diese geschrieben werden. Die Begriffe Festplattenlaufwerk“ und Festplatte“ werden oft synonym verwendet. Heat sink (Kühlkörper) – Metallplatte, die sich auf manchen Prozessoren befindet und zur Wärmeableitung dient. Hibernate Mode (Ruhemodus) – Ein Energieverwaltungsmodus, der alle Daten in einem reservierten Speicherbereich auf der Festplatte speichert und den Computer dann ausschaltet.
  • Seite 80 Erweiterungskarte. Modem – Gerät, mit dem Ihr Computer über eine analoge Telefonleitung mit anderen Computern kommunizieren kann. Es gibt drei Arten von Modems:  externe, interne und PC Card-Modems. Mithilfe des Modems können Sie eine Verbindung zum Internet herstellen und E-Mails verschicken. Modulschacht – Siehe Medienschacht. Modulschacht – Ein Schacht, der Geräte wie optische Laufwerke, Zweitakkus oder das Dell TravelLite™-Modul unterstützt. MP – Megapixel – Ein Maß der bei Digitalkameras verwendeten Bildauflösung. ms – Millisekunde – Zeiteinheit - entspricht einer tausendstel Sekunde. Zugriffszeiten von Speichergeräten werden häufig in Millisekunden gemessen.  N Netzwerkadapter – Chip, mit dem Ihr Computer in einem Netzwerk arbeiten kann. Ein Netzwerkadapter kann auf der Systemplatine eines Computers installiert sein oder in Form einer PC Card vorliegen.
  • Seite 81 PCI – Verbindung von Peripheriekomponenten (Peripheral Component Interconnect) – PCI ist ein lokaler Bus, der 32 und 64 Bit breite Datenpfade unterstützt  und einen Hochgeschwindigkeits-Datenpfad zwischen dem Prozessor und den Geräten ermöglicht (beispielsweise Monitor, Laufwerke oder Netzwerk). PCI Express – Abwandlung der PCI-Schnittstelle, welche die Datentransferrate zwischen Prozessor und angeschlossenen Geräten erheblich steigert. Durch  PCI-Express können Daten mit einer Geschwindigkeit von 250 MB/s. bis 4 GB/s übertragen werden. Wenn der PCI-Express-Chipsatz und das Gerät  unterschiedliche Geschwindigkeiten haben, arbeiten sie in der niedrigeren Geschwindigkeit. PCMCIA – Personal Computer Memory Card International Association – Verband, der Standards für PC Cards festlegt. PIO – programmierte Ein-/Ausgabe (Programmed Input/Output) – Verfahren zur Datenübertragung zwischen zwei Geräten über den Prozessor als Bestandteil  des Datenpfads.
  • Seite 82 Serieller Anschluss – Ein E/A-Port, über den ein Gerät, z. B. ein Handheld-Digitalgerät oder eine digitale Kamera, an den Computer angeschlossen werden  kann. Service-Tag-Nummer – Strichcodeaufkleber auf Ihrem Computer, mit dem dieser identifiziert wird, wenn Sie auf den Dell Support unter support.dell.com zugreifen oder beim Kundendienst bzw. Technischen Support von Dell anrufen. Setup-Programm – Programm, das zum Installieren und Konfigurieren von Hard- und Software verwendet wird. Zum Lieferumfang der meisten Windows- Software-Pakete gehört das Programm setup.exe oder install.exe.
  • Seite 83 UTP – nicht abgeschirmte Torsionskabel (Unshielded Twisted Pair) – Kabeltyp, der in den meisten Telefonnetzen und in manchen Computernetzen verwendet wird. Nicht abgeschirmte Drahtpaare werden verdrillt, um vor elektromagnetischen Störungen zu schützen. Auf diese Weise wird auch ohne eine  Metallabschirmung rund um das Drahtpaar Schutz vor Störungen ermöglicht. UXGA – Ultra Extended Graphics Array – Grafik-Standard für Grafikarten und Controller, der eine Bildauflösung bis zu 1600 x 1200 unterstützt.  V V – Volt – Maßeinheit von elektrischem Potential oder elektromotorischer Kraft. Eine Spannung von einem Volt liegt vor, wenn ein elektrischer Strom von einem  Ampere durch einen Widerstand von einem Ohm fließt. Video-Controller – Schaltschema einer Grafikkarte oder der Systemplatine (bei Computern mit integriertem Video-Controller), das Ihren Computer–in Kombination mit dem Monitor–Grafikfähig macht.

  • Seite 84: Ddr2-Speicherübersicht

     Small Form-Factor-Computer - Technische Daten  Ultra Small Form Factor-Computer - Technische Daten HINWEIS: Bevor Sie neue Speichermodule installieren, müssen Sie das neuste BIOS für Ihren Computer von der Dell Support-Website auf support.dell.com herunterladen. ANMERKUNG: Ein von Dell erworbener Speicher ist in die Garantie eingeschlossen.  DDR2-Speicherübersicht  Dual-Channel-DDR2-Speichermodule sollten paarweise mit identischer Speichergröße installiert werden. Wenn die DDR2-Speichermodul nicht mit der gleichen Anzahl an Speicher in jedem Kanal installiert werden, ist der Computer zwar weiterhin betriebsfähig, jedoch bei reduzierter Leistungsfähigkeit. Siehe das  Etikett in der oberen rechten Ecke des Moduls zur Ermittlung der Kapazität des Moduls. HINWEIS: Installieren Sie keine ECC-Speichermodule. Das könnte dazu führen, dass das System nicht gestartet werden kann oder anderweitig in ...

  • Seite 85: Entfernen Von Speicher

    VORSICHT: Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Wenn Sie während einer Speicheraktualisierung Original-Speichermodule aus dem Computer entfernen, bewahren Sie diese getrennt von eventuellen neuen Modulen auf, selbst wenn Sie diese von Dell bezogen haben. Sie sollten möglichst kein Original-Speichermodul mit einem neuen Speichermodul kombinieren. Andernfalls könnte es Probleme beim Starten des Computers geben.  Die ursprünglichen Speichermodule müssen paarweise entweder in den Anschlüssen DIMM1 und DIMM 2 oder DIMM 3 und DIMM4 installiert werden. HINWEIS: Wenn Speichermodule von DIMM2 und DIMM4 auf dem Desktop-Computer entfernt werden, muss auch das optische Laufwerk entfernt werden (siehe Laufwerke). Bei Nichtbeachtung können das Speichermodul und der DIMM-Sockel beschädigt werden.

  • Seite 86: Installieren Von Speicher

    Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse. ANMERKUNG: Ein von Dell erworbener Speicher ist in die Garantie eingeschlossen.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Wenn Sie einen Desktop-Computer verwenden, entfernen Sie das optische Laufwerk (siehe Optisches Laufwerk).
  • Seite 87 Strike the F1 key to continue, F2 to run the setup utility (Drücken Sie F1, um fortzufahren, F2, um das Setup-Dienstprogramm auszuführen.)   9. Drücken Sie <F2>, um das System-Setup-Programm aufzurufen, und prüfen Sie den Wert für System Memory (Systemspeicher). Der Computer sollte den Wert für System Memory (Systemspeicher) bereits aktualisiert haben. Überprüfen Sie den neuen Gesamtwert. Wenn er richtig  ist, fahren Sie mit Schritt 11 fort.   10. Ist die angegebene Speichergröße nicht korrekt, schalten Sie den Computer und die Geräte aus, und trennen Sie sie vom Stromnetz. Öffnen Sie die  Computerabdeckung, und prüfen Sie die installierten Speichermodule, um sicherzustellen, dass sie richtig in den Sockeln sitzen. Wiederholen Sie dann  Schritte 7, und 9.   11. Wenn der Gesamtwert für System Memory (Systemspeicher) korrekt ist, drücken Sie <Esc>, um das System-Setup-Programm zu beenden.   Führen Sie Dell Diagnostics aus (siehe Dell Diagnostics) um zu überprüfen, dass die Speichermodule ordnungsgemäß funktionieren.  Zurück zum Inhaltsverzeichnis  ...

  • Seite 88: Mini-Tower-Computer

    In diesem Text verwendete Marken: Dell, das Dell-Logo, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim, PowerEdge, PowerConnect und PowerApp sind Marken von Dell Inc.; Intel, Pentium und Celeron sind eingetragene Marken der Intel Corporation; Microsoft, MS-DOS und Windows sind eingetragene Marken der Microsoft Corporation;...

  • Seite 89: Installieren Von Erweiterungskarten

    4 PCI-Express x16-Kartensteckplätze  Installieren von Erweiterungskarten ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt. ANMERKUNG: Der serielle Portadapter für den Mini-Tower-Computer umfasst auch zwei PS/2-Anschlüsse.  Wenn Sie eine Karte austauschen, deinstallieren Sie den Treiber der alten Karte. Anleitungen dazu finden Sie in der Dokumentation der jeweiligen Karte.
  • Seite 90 1 Kartenrückhalteriegel 4 Platinenstecker 2 Ausrichtungsführung 5 Karten-Steckplatz 3 Karte 6 Freigabelasche   3. Wenn Sie eine neue Karte installieren, entfernen Sie das Abdeckblech, um die Öffnung des Kartensteckplatzes freizulegen. Fahren Sie dann mit Schritt 5  fort.   4. Wenn Sie eine Karte austauschen möchten, die bereits im Computer installiert ist, entfernen Sie sie gegebenenfalls. Falls erforderlich, lösen Sie alle  Kabelverbindungen zur Karte.   5. Wenn Ihre Karte über einen Kartenrückhaltebügel verfügt, entfernen Sie den Bügel. Ziehen Sie vorsichtig an der Sicherungsklammer, fassen Sie die  Karte an den oberen Ecken an und ziehen Sie sie aus dem Anschluss heraus.   6.

  • Seite 91: Entfernen Von Erweiterungskarten

    ANMERKUNG: Wenn es sich um eine Karte von voller Baulänge handelt, setzen Sie das eine Ende der Karte in die Kartenführung ein und schieben Sie die Karte auf den Anschluss der Systemplatine. Setzen Sie die Karte mit sanftem Druck in den Kartenanschluss auf der Systemplatine ein. 1 vollständig eingesetzte Karte 2 nicht vollständig eingesetzte Karte 3 Halterung im Steckplatz 4 Halterung steckt außerhalb der Steckplatzöffnung   10. Bevor Sie den Kartenrückhaltemechanismus absenken, stellen Sie sicher, dass:   die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind,  die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt.
  • Seite 92 1 Kartenrückhalteriegel 4 Platinenstecker 2 Ausrichtungsführung 5 Karten-Steckplatz 3 Karte 6 Freigabelasche   3. Falls erforderlich, lösen Sie alle Kabelverbindungen zur Karte.    4. Fassen Sie die Karte an den oberen Ecken an, und ziehen Sie sie aus dem Steckplatz.   5. Wenn die Karte dauerhaft entfernt werden soll, setzen Sie ein Abdeckblech in die Öffnung der Steckplatzöffnung ein.  ANMERKUNG: Der Einbau von Abdeckblechen in leere Steckplatzöffnungen ist erforderlich, um die Einhaltung der Vorschriften der  Funkentstörverordnung zu gewährleisten. Das Abdeckblech schützt den Computer vor Staub und Schmutz und erhält den Luftstrom zur Kühlung des  Computers aufrecht.  ...
  • Seite 93   10. Wenn Sie eine Soundkarte entfernt haben: a.  Rufen Sie das System-Setup-Programm auf, wählen Sie Audio Controller (Audio-Controller) und ändern Sie die Einstellung auf On (Ein) ab(siehe System-Setup). b.  Schließen Sie externe Audiogeräte an die Audioanschlüsse auf der Rückseite des Computers an.    11. Wenn Sie einen Netzwerkadapter-Kartenanschluss entfernt haben: a.  Rufen Sie das System-Setup-Programm auf, wählen Sie Network Controller (Netzwerk- Controller) und ändern Sie die Einstellung auf On (Ein) ab (siehe System-Setup). b.  Schließen Sie Netzwerkkabel an den integrierten Netzwerkanschluss an der Rückseite des Computers an.  Zurück zum Inhaltsverzeichnis  ...

  • Seite 94: Prozessor Entfernen

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Prozessor  Prozessor   VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse.   Prozessor entfernen   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Lösen Sie die unverlierbare Schraube auf jeder Seite der Kühlkörperbaugruppe.    VORSICHT: Trotz Kunststoffblende kann die Kühlkörperbaugruppe während des normalen Betriebs sehr heiß werden. Halten Sie vor dem  Berühren eine ausreichende Abkühlzeit ein.    3. Drehen Sie die Kühlkörperbaugruppe nach oben und entfernen Sie sie vom Computer. Legen Sie den Kühlkörper auf seine Oberseite; achten Sie dabei  darauf, dass die Wärmeleitpaste nach oben zeigt.  1 Kühlkörperbaugruppe 2 Gehäuse für unverlierbare Schraube (2) HINWEIS: Wenn für den neuen Prozessor kein neuer Kühlkörper erforderlich ist, verwenden Sie bei der Installation des neuen Prozessors die Original- Kühlkörper-Baugruppe.

  • Seite 95: Installieren Des Prozessors

    1 Mittlere Abdeckungsverriegelung 2 Prozessorabdeckung 3 Prozessor 4 Sockel 5 Freigabehebel HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen.   5. Entfernen Sie den Prozessor vorsichtig vom Sockel. Belassen Sie den Freigabehebel in der offenen Position, sodass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann.  ...
  • Seite 96 1 Prozessorabdeckung 6 Freigabehebel 2 Klammer 7 vordere Ausrichtungskerbe 3 Prozessor 8 Stift-1-Markierung für Sockel und Prozessor 4 Prozessorsockel 9 hintere Ausrichtungskerbe 5 Mittlere Abdeckungsverriegelung     HINWEIS: Um Schäden zu vermeiden, stellen Sie sicher, dass der Prozessor korrekt am Sockel ausgerichtet ist und dass beim Einsetzen des  Prozessors keine übermäßige Kraft aufgewendet wird.   6. Setzen Sie den Prozessor vorsichtig in den Sockel, und stellen Sie dabei sicher, dass der Prozessor korrekt ausgerichtet ist.  ...

  • Seite 97: Allgemeine Anweisungen Für Die Installation

    Zurück zum Inhaltsverzeichnis   Laufwerke Dell™ OptiPlex™ 745 Benutzerhandbuch   Allgemeine Anweisungen für die Installation    Festplatte   Laufwerkeinschubfächer    Diskettenlaufwerk und Media-Kartenlaufwerk   Optisches Laufwerk Der Computer unterstützt Folgendes:  Zwei SATA (Serial ATA)-Festplatten  Ein Diskettenlaufwerk oder Media-Kartenlaufwerk  Zwei optische SATA-Laufwerke ANMERKUNG: Aufgrund der begrenzten Anzahl von Laufwerkschächten und Controllern auf diesem Computer können Sie nicht alle unterstützten  Geräte gleichzeitig anschließen. 1 Optisches Laufwerk 2 Diskettenlaufwerk 3 Festplatte  Allgemeine Anweisungen für die Installation  Schließen Sie SATA-Festplattenlaufwerke an den Anschlüssen mit der Bezeichnung SATA0“ oder SATA1“ an. Schließen Sie optische SATA-Laufwerke an den SATA-Anschlüssen auf der Systemplatine an (siehe Komponenten der...

  • Seite 98: Netzkabelanschlüsse

    1 Schnittstellenkabelanschluss 2 Schnittstellenstecker Die meisten Schnittstellenanschlüsse sind passgeformt, um ein richtiges Einsetzen zu gewährleisten; diese Kodierung kann eine Kerbe oder ein fehlender Stift  auf dem Stecker und eine entsprechende Nut oder ein gefülltes Pinloch auf dem Anschluss sein. Passgeformte Anschlüsse stellen sicher, dass der Stift-1-Draht im Kabel (angezeigt durch den Farbstreifen am Rand bestimmter Kabel–SATA-Kabel verwenden keinen Farbstreifen)mit dem Stift-1-Ende des Anschlusses verbunden wird. Das Stift-1-Ende eines Anschlusses auf einer Platine oder Karte wird in der Regel durch eine direkt auf der Platine oder Karte aufgedruckte 1“ angezeigt.

  • Seite 99: Installieren Des Festplattenlaufwerks

      4. Ziehen Sie die Netzstrom- und Datenkabel auf dem Laufwerk heraus. 1 Datenkabel 2 Systemplatinenanschluss für Festplatte 3 Netzkabel   5. Drücken Sie die blauen Freigabelaschen auf beiden Seiten des Laufwerks nach innen und ziehen Sie das Laufwerk nach oben aus dem Computer  heraus. 1 Festplatte 2 Freigabevorrichtungen (2)   Installieren des Festplattenlaufwerks   1. Packen Sie das neue Festplattenlaufwerk aus, und bereiten Sie es für die Installation vor.    2. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist.    3. Wenn am Ersatzfestplattenlaufwerk kein Abdeckblech aus Kunststoff für die Festplatte befestigt ist, nehmen Sie das Abdeckblech am alten Laufwerk ab.  Rasten Sie die Schiene auf dem Ersatzlaufwerk ein.
  • Seite 100 1 Festplatte 2 Festplattenlaufwerkhalterung 1 Festplatte 2 Festplattenlaufwerkhalterung   4. Spreizen Sie die Seiten der Laufwerkhalterung und schieben Sie das Festplattenlaufwerk zwischen die Halterung, bis es spürbar einrastet.    5. Schieben Sie die Festplatte in den Laufwerkschacht, bis sie einrastet.   6. Schließen Sie die Netz- und Datenkabel an das Laufwerk an.   7. Vergewissern Sie sich, dass das Datenkabel richtig an den Stecker auf der Systemplatine angeschlossen ist.  ...

  • Seite 101: Hinzufügen Eines Zweiten Festplattenlaufwerks

    Aufrufen des System-Setup-Programms), und aktualisieren Sie die entsprechende Option für Primary Drive (Primärlaufwerk) (0 oder 1).   12. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu.   13. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden.  Anleitungen hierzu finden Sie in der Dokumentation zum Betriebssystem.   Testen Sie die Festplatte durch Ausführen von Dell Diagnostics (siehe Dell Diagnostics).   15. Wurde gerade ein primäres Festplattenlaufwerk eingebaut, installieren Sie das Betriebssystem auf dem Festplattenlaufwerk.    Hinzufügen eines zweiten Festplattenlaufwerks   VORSICHT: Bevor Sie Anweisungen an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im ...

  • Seite 102: Laufwerkeinschubfächer

      Schließen Sie den in Schritt 5 entfernten SATA-Stecker am ersten Festplattenlaufwerk an.   9. Machen Sie einen unbenutzten SATA-Anschluss auf der Systemplatine ausfindig und schließen Sie ein Datenkabel an diesem Anschluss und dem zweiten  Festplattenlaufwerk an. 1 Datenkabel 2 Systemplatinenanschluss für Festplatte 3 Netzkabel   10. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).  Laufwerkeinschubfächer  Wenn Sie ein neues Disketten- oder optisches Laufwerk installieren anstatt ein Laufwerk austauschen, entfernen Sie die Laufwerkeinschubfächer.  ...
  • Seite 103 1 Laufwerkfach 2 Freigabelasche 3 Laufwerkeinschubfach   3. Wählen Sie den Einsatz des zu verwendenden Laufwerkeinschubfachs aus, der vor dem Laufwerkschacht angebracht ist.    4. Drücken Sie vorsichtig auf die Freigabelasche des Einsatzes, um ihn aus dem Laufwerkfach zu entfernen.  1 Einschubfach für optisches Laufwerk 2 Einschubfach für Diskettenlaufwerk 3 Halter für Ansatzschrauben   5. Bringen Sie das Laufwerkfach wieder an der Vorderseite des Computers an. Das Laufwerkfach passt nur in eine Richtung.

  • Seite 104: Diskettenlaufwerk Und Media-Kartenlaufwerk

     Diskettenlaufwerk und Media-Kartenlaufwerk   VORSICHT: Bevor Sie die in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   Diskettenlaufwerk oder Media-Kartenlaufwerk entfernen   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie das Laufwerkfach, indem Sie die Freigabevorrichtung des Laufwerks nach unten schieben, um das Fach zu öffnen und es dann von den  drei Scharnieren lösen.    3. Ziehen Sie das Netzkabel und das Datenkabel von der Rückseite des Diskettenlaufwerks oder Media- Kartenlaufwerks ab. 1 Diskettenlaufwerk oder Media-Kartenlaufwerk 2 Freigabevorrichtung für das Laufwerk   4.

  • Seite 105: Optisches Laufwerk

    5. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).   6. Aufrufen des System-Setup-Programms (siehe Aufrufen des System-Setup-Programms), und verwenden Sie die Option Diskette Drive (Diskettenlaufwerk), um das neue Diskettenlaufwerk zu aktivieren.   Überprüfen Sie die ordnungsgemäße Funktion des Computers durch Ausführen von Dell Diagnostics (siehe Dell Diagnostics).  Optisches Laufwerk   VORSICHT: Bevor Sie die in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem wieder Anbringen der Abdeckung den Computer immer von der ...

  • Seite 106: Optisches Laufwerk Entfernen

    Optisches Laufwerk entfernen   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Ziehen Sie die Netzstrom- und Datenkabel auf der Rückseite des Laufwerks heraus.    3. Fassen Sie den Platteneinschubhebel und schieben Sie ihn zur Oberseite des Computers, bis das Laufwerkfach sich öffnet; schieben Sie, während Sie  den Hebel festhalten, das Laufwerk aus dem Computer. 1 Optisches Laufwerk 2 Freigabevorrichtung für das Laufwerk   Optisches Laufwerk installieren   1. Befolgen Sie die Anweisungen unter Vorbereitung.  ...
  • Seite 107 7. Prüfen Sie alle Kabelverbindungen, und verlegen Sie die Kabel so, dass eine ausreichende Belüftung gewährleistet ist und der Lüfter sowie die  Belüftungsöffnungen nicht blockiert werden.    8. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).   9. Aktualisieren Sie die Konfigurationsdaten unter System-Setup-Programm, indem Sie die entsprechende Option Drives (Laufwerke) (0 oder 1) unter Drives (Laufwerke) auswählen. Siehe System-Setup.   Überprüfen Sie die ordnungsgemäße Funktion des Computers durch Ausführen von Dell Diagnostics (siehe Dell Diagnostics). Zurück zum Inhaltsverzeichnis  ...

  • Seite 108: Entfernen Der E/A-Leiste

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   E/A-Leiste  E/A-Leiste   Entfernen der E/A-Leiste   VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.  ANMERKUNG: Notieren Sie sich den Kabelverlauf aller Kabel, bevor Sie diese entfernen, sodass Sie sie beim Installieren der neuen E/A-Leiste wieder richtig anordnen können.   1. Befolgen Sie die Anweisungen unter Vorbereitung.
  • Seite 109 Zurück zum Inhaltsverzeichnis  ...

  • Seite 110: Ersetzen Des Netzteils

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Netzteil  Netzteil   Ersetzen des Netzteils   VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebene Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Trennen Sie das Gleichstromkabel von der Systemplatine und den Laufwerken. Merken Sie sich den Verlauf des Gleichstromkabels unter den Halterungen im Computergehäuse, während Sie es von der Systemplatine und den  Laufwerken trennen. Sie müssen diese Kabel beim späteren wieder Einsetzen korrekt anbringen, damit sie nicht abgeklemmt oder gequetscht werden.   3. Entfernen Sie die vier Schrauben, mit denen das Netzteil an der Rückseite des Computergehäuses befestigt ist. ...

  • Seite 111: Gleichstromanschlüsse

    8. Bringen Sie die beiden Schrauben wieder an, die das Netzteil an der Rückseite des Computergehäuses befestigen.    9. Schließen Sie die Gleichstromkabel wieder an die Stromversorgung an.    10. Schließen Sie das Netzkabel an eine Wechselstromsteckdose an.    11. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).   Gleichstromanschlüsse   Gleichstromanschluss P1       Pin-Nummer Signalname 18-AWG-Draht +3,3 V Gleichspannung Orange +3,3 V Gleichspannung Orange Schwarz +5 V Gleichspannung Schwarz...
  • Seite 112 Schwarz Schwarz Schwarz +5 V Gleichspannung +5 V Gleichspannung +5 V Gleichspannung Schwarz *Optionaler Draht. 22-AWG-Draht statt 18-AWG-Draht verwenden.   Gleichstromanschluss P2       Pin-Nummer Signalname 18-AWG-Draht Schwarz Schwarz +12 VADC Gelb +12 VADC Gelb   Gleichstrom-Anschlüsse P3, P5, P8 und P9      ...
  • Seite 113       Pin-Nummer Signalname 18-AWG-Draht +12 VBDC Weiß Schwarz Schwarz +5 V Gleichspannung Rot Zurück zum Inhaltsverzeichnis  ...

  • Seite 114: Entfernen Der Computerabdeckung

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Entfernen der Computerabdeckung  Entfernen der Computerabdeckung   VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Legen Sie den Computer auf die Seite, wie in der folgenden Abbildung dargestellt.  ...

  • Seite 115: Mini-Tower - Technische Daten

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Mini-Tower - Technische Daten  Mini-Tower - Technische Daten   Mikroprozessor Mikroprozessortyp Intel® Pentium® 4, Pentium® D, Celeron® oder Core™ Prozessor Interner Cache Mindestens 512 KB Pipelined-Burst (überlappend,  stoßweise arbeitender Cache), mengenassoziativer  Cache (8fach), Rückschreib-SRAM   Speicher 533, 667 oder 800 MHz DDR2 SDRAM   ANMERKUNG: 2 GB 800-MHz-Speichermodule werden nicht unterstützt. Speicheranschlüsse Speichermodule unterstützt 256 MB, 512 MB, 1 GB oder 2 GB (nicht ECC-fähig)
  • Seite 116 Bustyp PCI 2.3 PCI Express 1.0A SATA 1.0A und 2.0 USB 2.0 Bustaktrate PCI: 133 MB/s PCI Express x16: 8 GB/s bidirektionale Geschwindigkeit PCI Express x1: 5 Gbps SATA: 1,5 GBit/s- und 3,0 GBit/s- USB: 480 MBit/s Karten: Full-Height-Kartenunterstützung PCI:  ...
  • Seite 117 <F12> oder <Ctrl><Alt><F8> Ruft das Menü für das Startgerät auf. Hier kann der  Benutzer ein Gerät für einen einmaligen Startvorgang  angeben (nur beim Startvorgang) oder Optionen für  die Ausführung der Festplatten- und Systemdiagnose festlegen.   Steuerelemente und Anzeigen Stromregelung Druck-Taste Stromversorgungslicht grüne Anzeigeleuchte – die grün blinkende Anzeige  zeigt den Ruhemodus an; eine stetige grüne  Anzeigeleuchte zeigt den Power-On-Status an. gelbe Anzeigeleuchte – eine gelb blinkende Anzeige zeigt ein Problem mit einem installierten Gerät an;  eine stetig gelbe Anzeigeleuchte zeigt ein internes Stromproblem an (siehe Probleme mit der Stromversorgung).
  • Seite 118 Lagerung –15,2 m bis 10.668 m Zurück zum Inhaltsverzeichnis  ...

  • Seite 119: Übertragen Von Daten Auf Einen Neuen Computer

    Zurück zum Inhaltsverzeichnis   Funktionen von Microsoft® Windows® XP Dell™ OptiPlex™ 745 Benutzerhandbuch   Übertragen von Daten auf einen neuen Computer    Benutzerkonten und schnelle Benutzerumschaltung   Einrichten eines Heim- und Firmennetzwerks  Übertragen von Daten auf einen neuen Computer  ® ® Microsoft Windows XP verfügt über einen Assistenten zum Übertragen von Dateien und Einstellungen, um Ihre Daten vom Ausgangscomputer auf den Zielcomputer zu übertragen. Es können folgende Daten übertragen werden:  E-Mails  Einstellungen für Symbolleisten  Fenstergrößen  Internet-Lesezeichen Sie können die Daten über ein Netzwerk oder einen seriellen Anschluss auf den neuen Computer übertragen oder Sie können sie auf Wechselmedien, wie z. B.  CD-R (CD-Recordable), zur Übertragung auf den neuen Computer speichern. ANMERKUNG: Sie können Daten des Quellcomputers auf den neuen Computer übertragen, indem Sie an beiden Computern ein serielles Kabel direkt an  den jeweiligen E/A-Anschluss (Eingabe/Ausgabe) anschließen. Um Daten über eine serielle Verbindung zu übertragen, müssen Sie das Dienstprogramm ...
  • Seite 120 7. Wählen Sie in der Anzeige Was soll übertragen werden? die Elemente aus, die Sie übertragen möchten, und klicken Sie auf Weiter. Nachdem alle Daten kopiert wurden, erscheint das Fenster Fertig stellen des Sammlungsvorgangs.   8. Klicken Sie auf Fertig stellen. So übertragen Sie die Daten auf den Zielcomputer:   1. Klicken Sie auf dem neuen Computer im Fenster Wechseln Sie jetzt zum Quellcomputer auf Weiter.  ...

  • Seite 121: Hinzufügen Von Benutzerkonten

    Methode aus und klicken Sie auf Weiter. Folgen Sie den Anweisungen auf dem Bildschirm. Der Assistent liest die gesammelten Dateien und Einstellungen und überträgt sie auf den Zielcomputer. Nachdem alle Einstellungen und Dateien übernommen wurden, erscheint das Fenster Beendet.   3. Klicken Sie auf Fertig stellen und starten Sie den neuen Computer neu. ANMERKUNG: Weitere Informationen zu diesem Verfahren können Sie über eine Suche auf support.dell.com nach Dokument #PA1089586 abrufen ® ® (Übertragen von Dateien vom alten Computer auf den neuen Computer von Dell mit dem Microsoft Windows XP-Betriebssystem).
  • Seite 122   1. Stecken Sie das Netzwerkkabel in den Anschluss des Netzwerkadapters an der Rückseite des Computers.  Schieben Sie das Kabel ein, bis es mit einem Klicken einrastet, und ziehen Sie dann sanft daran, um zu überprüfen, ob es fest eingesteckt ist.   2. Verbinden Sie das andere Ende des Netzwerkkabels mit einem Netzwerkgerät.    Netzwerkinstallations-Assistent ® ® Microsoft Windows XP verfügt über einen Netzwerkinstallations-Assistenten, der Ihnen bei der Einrichtung eines Netzwerks hilft, damit Sie Dateien, Drucker oder Internetverbindungen zuhause und in kleinen Büros gemeinsam nutzen können.   1. Klicken Sie auf die Schaltfläche Start, und wählen Sie Alle Programme® Zubehör® Kommunikation aus. Klicken Sie anschließend auf  Netzwerkinstallations-Assistent.   2. Klicken Sie auf der Begrüßungsseite des Netzwerkinstallations-Assistenten auf Weiter.   3.

  • Seite 123: Wieder Anbringen Der Computerabdeckung

    Zurück zum Inhaltsverzeichnis   Wieder Anbringen der Computerabdeckung Dell™ OptiPlex™ 745 Benutzerhandbuch   VORSICHT: Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheitshinweise im Produktinformationshandbuch.   1. Stellen Sie sicher, dass alle Kabel angeschlossen sind und diese nicht das Schließen der Abdeckung behindern.  Ziehen Sie die Netzkabel etwas zu sich hin, sodass sie sich nicht unterhalb der Laufwerke verfangen.
  • Seite 124 HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse. Ihr Dell™-Computer unterstützt einen seriellen Adapter und verfügt über folgende Anschlüsse für PCI-Express-Karten:  Einen PCI-Express x16-Kartensteckplatz ANMERKUNG: Ihr Dell-Computer weist nur PCI- und PCI-Express-Steckplätze auf. ISA-Karten werden nicht unterstützt. Ihr Computer unterstützt eine PCI-Express x16-Karte. 1 PCI-Express x16-Karte 2 PCI-Express x16-Kartensteckplätze Folgen Sie bei der Installation oder beim Ersetzen einer PCI-Express-Karte den Anweisungen im nächsten Abschnitt. Wenn Sie eine Karte entnehmen, aber  nicht ersetzen möchten, erhalten Sie Hinweise unter Entfernen von Erweiterungskarten. Wenn Sie eine Karte austauschen, deinstallieren Sie den Treiber der alten Karte. Anleitungen dazu finden Sie in der Dokumentation der jeweiligen Karte.
  • Seite 125 1 PCI-Express x16-Karte 2 Hebel 3 Sicherungseinschub (nicht bei allen Karten vorhanden) 4 Sicherungslasche 5 Anschluss für PCI-Express x16-Karte 1 vollständig eingesetzte Karte 2 nicht vollständig eingesetzte Karte 3 Halterung im Steckplatz 4 Halterung steckt außerhalb der Steckplatzöffnung   8. Bevor Sie den Kartenrückhaltemechanismus wieder einsetzen, stellen Sie gegebenenfalls Folgendes sicher:   die Oberseiten aller Karten und Abdeckbleche bündig mit der Ausrichtungsleiste sind  die Kerbe auf der Oberseite der Karte oder des Abdeckblechs um die Ausrichtungsführung passt.   9. Rasten Sie den Kartenrückhaltemechanismus ein, um die Karte(n) im Computer zu sichern.  HINWEIS: Führen Sie keine Kabel der Karte über oder hinter die Karten. Wenn Sie Kabel über die Karten führen, schließt die Computerabdeckung  möglicherweise nicht ordnungsgemäß und die Komponenten können beschädigt werden. HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Netzwerkwandsteckerbuchse und dann am Computer ein.  ...
  • Seite 126 b.  Schließen Sie externe Audiogeräte an die Anschlüsse auf der Sound-Karte an. Externe Audio- geräte dürfen nicht an die Mikrofon-, Lautsprecher- /Kopfhörer- oder Leitungseingangsanschlüsse an der Rückseite angeschlossen werden.    14. Wenn Sie eine Netzwerkadapterkarte installiert haben und den integrierten Netzwerkadapter deaktivieren möchten, gehen Sie wie folgt vor:  a.  Rufen Sie das System-Setup-Programm auf, wählen Sie Network Controller (Netzwerkcontroller) und ändern Sie die Einstellung auf Off (Aus) ab (siehe Aufrufen des System-Setup-Programms). b.  Schließen Sie das Netzwerkkabel an den Anschlüssen der Netzwerkadapterkarte an. Schließen Sie das Netzwerkkabel nicht an den integrierten  Netzwerkanschluss an der Rückseite des Computers an.    15. Installieren Sie alle Treiber laut Dokumentation der Karte.  Entfernen von Erweiterungskarten   1. Befolgen Sie die Anweisungen unter Vorbereitung.  ...
  • Seite 127 Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Prozessor  Prozessor   VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse.   Entfernen des Prozessors   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Lösen Sie die unverlierbare Schraube auf jeder Seite der Kühlkörperbaugruppe.    VORSICHT: Trotz Kunststoffblende kann die Kühlkörperbaugruppe während des normalen Betriebs sehr heiß werden. Halten Sie vor dem  Berühren eine ausreichende Abkühlzeit ein.    3. Drehen Sie die Kühlkörperbaugruppe nach oben und entfernen Sie die Baugruppe vom Computer. Legen Sie den Kühlkörper auf seine Oberseite; achten Sie dabei darauf, dass die Wärmeleitpaste nach oben zeigt.  1 Kühlkörperbaugruppe 2 Gehäuse mit selbstsichernden Schrauben (2) HINWEIS: Wenn für den neuen Prozessor kein neuer Kühlkörper erforderlich ist, verwenden Sie bei der Installation des neuen Prozessors die Original-...
  • Seite 128 1 Mittlere Abdeckungsverriegelung 2 Prozessorabdeckung 3 Prozessor 4 Sockel 5 Freigabehebel HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen.   5. Entfernen Sie den Prozessor vorsichtig vom Sockel. Belassen Sie den Freigabehebel in der offenen Position, sodass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann.  ...
  • Seite 129 1 Prozessorabdeckung 6 Freigabehebel 2 Klammer 7 Vordere Ausrichtungskerbe 3 Prozessor 8 Stift-1-Markierung für Sockel und Prozessor 4 Prozessorsockel 9 Hintere Ausrichtungskerbe 5 Mittlere Abdeckungsverriegelung     HINWEIS: Um Schäden zu vermeiden, stellen Sie sicher, dass der Prozessor korrekt am Sockel ausgerichtet ist und dass beim Einsetzen des  Prozessors keine übermäßige Kraft aufgewendet wird.   6. Setzen Sie den Prozessor vorsichtig in den Sockel, und stellen Sie dabei sicher, dass der Prozessor korrekt ausgerichtet ist.  ...

  • Seite 130: Allgemeine Anweisungen Für Die Installation

    Zurück zum Inhaltsverzeichnis   Laufwerke Dell™ OptiPlex™ 745 Benutzerhandbuch   Festplatte   Austauschen des Festplattenlüfters (nur bei bestimmten Konfigurationen erforderlich)    Optisches Laufwerk   Diskettenlaufwerk und Media-Kartenlaufwerk Der Computer unterstützt Folgendes:  Ein SATA (Serial ATA)-Laufwerk  Ein Diskettenlaufwerk oder Media-Kartenlaufwerk  Ein optisches SATA-Laufwerk 1 FlexBay für ein optionales Diskettenlaufwerk oder Media-Kartenlaufwerk 2 Optisches Laufwerk 3 Festplatte   Allgemeine Anweisungen für die Installation Schließen Sie eine SATA-Festplatte oder ein optisches Laufwerk an einem Anschluss mit der Bezeichnung „SATA“ auf der Systemplatine an (siehe Komponenten Systemplatine).
  • Seite 131 angeschlossen wird. Das Stift-1-Ende eines Anschlusses auf einer Platine oder Karte wird in der Regel durch eine direkt auf der Platine oder Karte aufgedruckte 1“ angezeigt. HINWEIS: Falsches Einstecken eines Kabels verhindert die korrekte Funktion des Laufwerks und beschädigt u. U. den Controller, das Laufwerk oder  auch beide.   Netzkabelanschlüsse  1 Netzkabel 2 Stromeingangsanschluss   Anschließen und Trennen des Laufwerkkabels  Zum Anschließen und Trennen eines SATA-Datenkabels halten Sie das Kabel an den schwarzen Anschlüssen an beiden Enden. SATA-Schnittstellenanschlüsse  sind passgeformt, um ein richtiges Einsetzen zu gewährleisten; diese Kodierung kann eine Kerbe oder ein fehlender Stift auf dem Stecker und eine  entsprechende Nut oder ein gefülltes Pinloch auf dem Anschluss sein.

  • Seite 132: Installieren Des Festplattenlaufwerks

    1 Sicherungslaschen (2) 2 Festplatte   7. Ziehen Sie die Netzstrom- und Datenkabel auf dem Laufwerk heraus. 1 Netzkabel 2 SATA-Datenkabel   Installieren des Festplattenlaufwerks   1. Überprüfen Sie anhand der Dokumentation, ob das Laufwerk für den Computer konfiguriert ist.  HINWEIS: Legen Sie das Laufwerk nicht auf eine harte Fläche, da es sonst beschädigt werden kann. Legen Sie statt dessen das Laufwerk auf eine  Schaumstoffunterlage, um es ausreichend zu schützen.   2. Packen Sie das neue Festplattenlaufwerk aus, und bereiten Sie es für die Installation vor.    3. Wenn am Ersatzfestplattenlaufwerk kein Kunststoffblech für die Festplatte vorhanden ist, klemmen Sie das Abdeckblech vom alten Laufwerk ab. ...
  • Seite 133   11. Rufen Sie das System-Setup-Programm auf (siehe Aufrufen des System-Setup-Programms) und aktualisieren Sie die entsprechende Option für Primary Drive (Primärlaufwerk) (0 oder 2).   12. Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu.   13. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden.  Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.   Testen Sie die Festplatte durch Ausführung von Dell Diagnostics (siehe Dell Diagnostics).  ...
  • Seite 134   15. Installieren Sie das Betriebssystem auf der Festplatte. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.  Austauschen des Festplattenlüfters (nur bei bestimmten Konfigurationen  erforderlich)   1. Folgen Sie den Anweisungen unter Vorbereitung.   2. Entfernen Sie das Festplattenlaufwerk (siehe Entfernen des Festplattenlaufwerks).   3. Drehen Sie das Festplattenlaufwerk auf den Kopf, so dass der Festplattenlüfter unten in der Laufwerkhalterung sichtbar wird.   ...
  • Seite 135   2. Legen Sie den Computer auf die Seite, sodass sich die Systemplatine an der Unterseite des Computers im Innern des Computers befindet. HINWEIS: Ziehen Sie das Laufwerk nicht an den Laufwerkkabeln aus dem Computer. Dies kann sowohl die Kabel als auch die Kabelanschlüsse  beschädigen.   3. Ziehen Sie den Freigabevorrichtung des Laufwerks nach oben und schieben Sie das Laufwerk zur Rückseite des Computers. Heben Sie dann das  Laufwerk an, um es aus dem Computer zu entfernen. 1 Freigabevorrichtung für das Laufwerk 2 Optisches Laufwerk  ...

  • Seite 136: Entferneneines Diskettenlaufwerks Oder Eines Media-Kartenlaufwerks

    5. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).   6. Anleitungen zum Installieren von Software für den Laufwerkbetrieb finden Sie in der Dokumentation, die mit dem Laufwerk geliefert wurde.    7. Rufen Sie das System-Setup-Programm aufund wählen Sie die entsprechende Drive (Laufwerk)- Option (siehe Aufrufen des System-Setup-Programms).   Überprüfen Sie den ordnungsgemäßen Betrieb Ihres Computers, indem Sie Dell Diagnostics ausführen (siehe Dell Diagnostics).  Diskettenlaufwerk und Media-Kartenlaufwerk   VORSICHT: Bevor Sie Anweisungen an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der ...
  • Seite 137   4. Wenn Sie ein Diskettenlaufwerk entfernen, ziehen Sie die Kabelfreigabelasche nach oben, um es freizugeben.   5. Trennen Sie das Datenkabel von der Rückseite des Diskettenlaufwerks oder Media-Kartenlaufwerks ab. 1 Kabelfreigabelasche 2 Datenkabelplatinenstecker   6. Wenn Sie ein Diskettenlaufwerk entfernen, ziehen Sie die Kabelfreigabelasche nach oben, um es freizugeben.  ...
  • Seite 138 7. Prüfen Sie alle Kabelverbindungen, und verlegen Sie die Kabel so, dass eine ausreichende Belüftung gewährleistet ist und der Lüfter sowie die  Belüftungsöffnungen nicht blockiert werden.    8. Bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).   9. Starten Sie und verwenden Sie die Option Diskette Drive (Diskettenlaufwerk), um das neue Diskettenlaufwerk zu aktivieren. Anleitungen zum Installieren von Software für den Laufwerkbetrieb finden Sie in der Dokumentation, die mit dem Laufwerk geliefert wurde.   Überprüfen Sie die ordnungsgemäße Funktion des Computers, indem Sie die Dell Diagnostics ausführen (siehe Dell Diagnostics). Zurück zum Inhaltsverzeichnis  ...
  • Seite 139 Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   E/A-Leiste  E/A-Leiste   Entfernen der E/A-Leiste   VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie ggf. das optische Laufwerk und das Diskettenlaufwerk aus den Laufwerkschächten (siehe Laufwerke).   3. Entfernen Sie den Prozessor-Kühlkörper (siehe Prozessor).   4. Entfernen Sie den Frontlüfter. Drücken Sie die Lasche, mit der der Lüfter an der Innenbodenplatte des Computers gesichert ist, und heben Sie den Lüfter aus dem Computer; legen  Sie den Lüfter im Gehäuse zur Seite.    5. Trennen Sie alle an der E/A-Leiste angeschlossenen Kabel ab, die Sie erreichen können, ohne die E/A-Leiste zu entfernen.
  • Seite 140   Austauschen der E/A-Leiste   1. Um die E/A-Leiste wieder einzusetzen, gehen Sie in umgekehrter Reihenfolge wie beim Herausnehmen vor. ANMERKUNG: Verwenden Sie die Führungen auf dem Abdeckblech der E/A-Leiste, um die E/A-Leiste leichter zu platzieren und verwenden Sie die Kerbe auf dem Abdeckblech der E/A-Leiste, um den festen Sitz der Leiste zu unterstützen. Zurück zum Inhaltsverzeichnis  ...
  • Seite 141 Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Netzteil  Netzteil   Ersetzen des Netzteils   VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebene Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie die drei Schrauben, mit denen das Netzteil an der Rückseite des Computergehäuses befestigt ist.    3. Trennen Sie das Gleichstromkabel von der Systemplatine und den Laufwerken. Merken Sie sich den Verlauf des Gleichstromkabels unter den Halterungen im Computergehäuse, während Sie es von der Systemplatine und den ...
  • Seite 142 10. Stecken Sie die Netzstecker des Computers und der zugehörigen Geräte wieder in die Steckdosen, und schalten Sie den Computer und die  Peripheriegeräte ein.    Gleichstromanschlüsse   Gleichstromanschluss P1       Pin-Nummer Signalname 18-AWG- Draht +3,3 V Gleichspannung Orange +3,3 V Gleichspannung Orange Schwarz +5 V Gleichspannung Schwarz +5 V Gleichspannung Schwarz PS_PWRGOOD* Grau P5AUX Violett +12 V Gleichspannung Gelb +12 V Gleichspannung Gelb +3,3 V Gleichspannung Orange...
  • Seite 143 Schwarz *Benutzen Sie einen 22-AWG-Draht anstatt eines 18-AWG-Drahts.   Gleichstromanschluss P2       Pin-Nummer Signalname 18-AWG-Draht Schwarz Schwarz +12 V Gleichspannung Gelb +12 V Gleichspannung Gelb   Gleichstromanschlüsse P3       Pin-Nummer Signalname 18-AWG-Draht +3,3 V Gleichspannung Orange Schwarz +5 V Gleichspannung Schwarz +12 V Gleichspannung...

  • Seite 144: Enfernen Der Computerabdeckung

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Enfernen der Computerabdeckung  Enfernen der Computerabdeckung   VORSICHT: Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheitshinweise im Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Computerabdeckung den Computer immer von der  Steckdose.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Wenn an der Rückseite ein Vorhängeschloss durch den Ring geschoben wurde, entfernen Sie das Vorhängeschloss. ...

  • Seite 145: Small Form-Factor-Computer - Technische Daten

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Small Form-Factor-Computer - Technische Daten  Small Form-Factor-Computer - Technische Daten   Mikroprozessor Mikroprozessortyp Intel® Pentium® 4, Pentium® D, Celeron® oder Core™ Prozessor Interner Cache Mindestens 512 KB Pipelined-Burst (überlappend,  stoßweise arbeitender Cache), mengenassoziativer  Cache (8fach), Rück-schreib-SRAM   Speicher 533, 667 oder 800 MHz DDR2 SDRAM   ANMERKUNG: 2 GB 800-MHz-Speichermodule werden nicht unter-stützt.
  • Seite 146 Erweiterungsbus Bustyp PCI 2.3 PCI Express 1.0A SATA 1.0A und 2.0 USB 2.0 Bustaktrate PCI: 133 MB/s PCI Express x16: 8 GB/s bidirektionale Geschwindigkeit SATA: 1,5 GBit/s- und 3,0 GBit/s- USB: 480 MBit/s Karten: Slimline-Kartenunterstützung PCI: Steckplatz Einer Anschlussformat 120-polig Anschluss-Datenbreite (max.) 32 Bit PCI-Express:...
  • Seite 147 Optionen für die Ausführung der Festplatten- und Systemdiagnose festlegen.   Steuerelemente und Anzeigen Stromregelung Druck-Taste Stromversorgungslicht grüne Anzeigeleuchte – eine grün blinkende Anzeige  zeigt den Ruhemodus an; eine stetige grüne  Anzeigeleuchte zeigt den Power-On-Status an. gelbe Anzeigeleuchte – eine gelb blinkende Anzeige zeigt ein Problem mit einem installierten Gerät an;  eine stetige gelbe Anzeigeleuchte zeigt ein internes Stromproblem an (siehe Probleme mit der Stromversorgung).
  • Seite 148 Zurück zum Inhaltsverzeichnis  ...

  • Seite 149: Anmerkungen, Hinweise Und Vorsichtshinweise

    In diesem Text verwendete Marken: Dell, das Dell-Logo, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim, PowerEdge, PowerConnect und PowerApp sind Marken von Dell Inc.; Intel, Pentium und Celeron sind eingetragene Marken der Intel Corporation; Microsoft, MS-DOS und Windows sind eingetragene Marken der Microsoft Corporation;...

  • Seite 150: Small Form-Factor-Computer

    Zurück zum Inhaltsverzeichnis   Small Form-Factor-Computer Dell™ OptiPlex™ 745 Benutzerhandbuch   Wissenswertes über Ihren Small Form Factor-Computer   Das Innere des Computers  Wissenswertes über Ihren Small Form Factor-Computer   Vorderseite USB 2.0-Anschlüsse (2) Verwenden Sie die vorderen USB-Anschlüsse für Geräte, die  Sie nur ab und zu anschließen, zum Beispiel Joysticks oder  Kameras, bzw. für startfähige USB-Geräte (siehe System- Setup für weitere Informationen zum Start in ein USB-Gerät). Es wird empfohlen, die hinteren USB-Anschlüsse für Geräte  zu verwenden, die normalerweise angeschlossen bleiben, wie z. B. Drucker und Tastaturen.

  • Seite 151: Anschlüsse An Der Rückseite

    Maus, sofern diese im Geräte-Manager unter Windows als Aufweckgerät konfiguriert wurde. Weitere Informationen zu  den Ruhezuständen und zum Beenden eines  Energiesparmodus finden Sie unter Energieverwaltung. Siehe Systemanzeigeleuchten für eine Beschreibung der  Anzeigeleuchte-Codes, die Ihnen bei der Fehlersuche bei Ihrem Computer helfen können. Kopfhöreranschluss Sie können den Kopfhöreranschluss zum Anschließen von  Kopfhörern und den meisten Arten von Lautsprechern  verwenden. Mikrofonanschluss Verwenden Sie den Mikrofonanschluss, um ein Mikrofon anzuschließen. 10 3,5-Zoll-Laufwerkschacht Kann ein optionales Diskettenlaufwerk oder optionales Media-Kartenlaufwerk enthalten.
  • Seite 152 Drucker, an den parallelen Anschluss an. Wenn Sie einen USB-Drucker haben, schließen Sie ihn an einem USB- Anschluss an.   ANMERKUNG: Der integrierte parallele Anschluss wird automatisch deaktiviert, wenn der Computer eine installierte Karte mit einem parallelen Anschluss ermittelt, der für die gleiche Adresse konfiguriert wurde. Weitere  Informationen erhalten Sie unter Optionen des System- Setup-Programms.

  • Seite 153: Das Innere Des Computers

    System-Setup-Programms.  Das Innere des Computers   VORSICHT: Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.  HINWEIS: Gehen Sie beim Öffnen der Computerabdeckung sehr vorsichtig vor, um nicht versehentlich Kabelverbindungen der Systemplatine zu  trennen. Freigabevorrichtung für das Laufwerk Festplatte Optisches Laufwerk Systemplatine Stromversorgung und Lüfter Kühlkörper und Lüftungsvorrichtung   Komponenten der Systemplatine...
  • Seite 154 Anschluss für internen Lautsprecher (INT_SPKR) 11 Gehäuseeingriffschalter (INTRUDER) Mikroprozessoranschluss (CPU) 12 Interner USB-Anschluss (USB) Netzanschluss des Prozessors (12V POWER) 13 Batteriesockel (BATT) Speichermodulanschlüsse (DIMM_1, DIMM_2, DIMM_3,  14 PCI-Express x16-Anschluss (SLOT1) DIMM_4) Jumper für Echtzeituhr-Reset (RTCRST) 15 PCI-Anschluss (SLOT2) Kennwort-Jumper (PSWD) 16 Serieller Anschluss (SER2) SATA-Anschlüsse (SATA0, SATA1) 17 Diskettenlaufwerkanschluss (DSKT) Frontblendenanschluss (FNT_PANEL) 18 Systemplatinenlautsprecher (BEEP) Netzanschluss (POWER) 19 Lüfteranschluss (FAN)

  • Seite 155: Neu Installieren Von Betriebssystem Und Treibern

    Was ist ein Treiber? Treiber sind Programme, die Geräte wie Drucker, Maus oder Tastatur steuern. Alle Geräte benötigen ihr eigenes Treiberprogramm. Ein Treiber fungiert als Übersetzer" zwischen dem Gerät und allen anderen Programmen, die das Gerät nutzen. Jedes Gerät verfügt über einen speziellen  Befehlssatz, den nur der passende Treiber kennt. Dell liefert Ihnen Ihren Computer mit allen erforderlichen Treibern und installiert diese bereits. Weitere Installationen oder Konfigurationen sind nicht erforderlich. HINWEIS: Die optionale Drivers and Utilities CD enthält unter Umständen Treiber für Betriebssysteme, die nicht auf Ihrem Computer installiert sind.  Stellen Sie sicher, dass Sie nur für Ihr Betriebssystem geeignete Software installieren.

  • Seite 156: Verwenden Der Systemwiederherstellung Von Microsoft® Windows® Xp

    Wenn Sie die Drivers and Utilities CD zum ersten Mal verwenden, wird das Fenster Installation geöffnet, um zu melden, dass jetzt die Installation  gestartet wird. Klicken Sie auf OK, und nehmen Sie die vom Installationsprogramm geforderten Eingaben vor, um die Installation abzuschließen.   2. Klicken Sie im Bildschirm Herzlichen Glückwunsch zum Kauf Ihres Dell Systems! auf Weiter.   3. Wählen Sie die entsprechenden Optionen für System Model (Systemmodell), Operating System (Betriebssystem), Device Type (Gerätetyp) und Topic (Thema).

  • Seite 157: Zurückversetzen Des Computers In Einen Früheren Betriebszustand

      1. Klicken Sie auf die Schaltfläche Start und auf Hilfe und Support.   2. Klicken Sie auf Systemwiederherstellung.   3. Folgen Sie den Anweisungen auf dem Bildschirm.   Zurückversetzen des Computers in einen früheren Betriebszustand HINWEIS: Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme, bevor Sie den Computer in einen früheren  Betriebszustand zurückversetzen. Ändern, öffnen oder löschen Sie keine Dateien oder Programme, bis die Systemwiederherstellung vollständig  abgeschlossen ist.   1. Klicken Sie auf die Schaltfläche Start, zeigen Sie auf Alle Programme® Zubehör® Systemprogramme, und klicken Sie dann auf Systemwiederherstellung.

  • Seite 158: Neu Installieren Von Microsoft Windows Xp

    HINWEIS: Die Betriebssystem-CD-ROM bietet Optionen zur Neuinstallation von Windows XP. Mit diesen Optionen können Dateien überschrieben und  Programme beeinträchtigt werden, die auf der Festplatte installiert sind. Installieren Sie deshalb Windows XP nur dann neu, wenn Sie von einem  Mitarbeiter des technischen Supports von Dell dazu angewiesen wurden. HINWEIS: Um Konflikte zu vermeiden, muss vor der Neuinstallation von Windows XP auf dem System vorhandene Virenschutz-Software deaktiviert werden. Anleitungen dazu finden Sie in der Dokumentation der jeweiligen Software.
  • Seite 159   5. Drücken Sie die <Eingabetaste>, um die markierte Partition auszuwählen (empfohlen) und befolgen Sie die Anweisungen auf dem Bildschirm.  Der Bildschirm Windows XP Setup wird angezeigt und das Betriebssystem beginnt damit, Dateien zu kopieren und die Geräte zu installieren. Im Verlauf  dieses Vorgangs wird der Computer automatisch mehrmals neu gestartet. HINWEIS: Drücken Sie keine Taste, während die folgende Meldung angezeigt wird: Drücken Sie eine beliebige Taste zum Starten von der CD. ANMERKUNG: Die zur Installation benötigte Zeit hängt von der Größe der Festplatte und der Geschwindigkeit des Computers ab.   6. Wenn der Dialog Regions- und Sprachoptionen angezeigt wird, wählen Sie die Einstellungen für Ihren Standort aus und klicken Sie anschließend auf  Weiter.   7. Geben Sie im Fenster Benutzerinformationen Ihren Namen und Ihre Firma (optional) an und klicken Sie anschließend auf Weiter.   8. Weisen Sie im Fenster Computer Name and Administrator Password (Computername und Administrator-Kennwort) einen Computernamen zu (oder akzeptieren Sie den bereits vorgegebenen), geben Sie ein Kennwort ein und klicken Sie auf Weiter.

  • Seite 160: Beheben Von Störungen

    Bevor Sie Arbeiten an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   Batterie austauschen  –  Wenn Sie nach dem Einschalten des Computers die Uhrzeit- und Datumseinstellungen wiederholt zurücksetzen  müssen oder wenn eine falsche Zeit oder ein falsches Datum beim Hochfahren angezeigt wird, wechseln Sie die Batterie aus (siehe Batterie.) Setzen Sie sich mit Dell in Verbindung, wenn die Batterie immer noch nicht richtig funktioniert (siehe Kontaktaufnahme mit Dell.)  Probleme mit Karten Füllen Sie Diagnose-Checkliste beim Ausführen dieser Tests die aus.   VORSICHT: Bevor Sie mit den in diesem Abschnitt beschriebenen Arbeiten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise im Produktinformationshandbuch.

  • Seite 161: Probleme Mit Dem Laufwerk

    2.  Entfernen Sie alle Karten mit Ausnahme der Grafikkarte. Siehe den entsprechenden Abschnitt Karten" für Ihren Computer.  Wenn das primäre Festplattenlaufwerk statt an einen der IDE-Anschlüsse auf der Systemplatine an eine Laufwerk-Controller-Karte angeschlossen ist, lassen Sie die Laufwerk-Controller-Karte im Computer installiert.  Schließen Sie die Computerabdeckung (siehe Wieder Anbringen der Computerabdeckung), schließen Sie den Computer und die Geräte  wieder an Steckdosen an, und schalten Sie sie dann ein.  Führen Sie Dell Diagnostics aus. Siehe Dell Diagnostics.   Die Karten testen  –   1.  Schalten Sie den Computer und die Geräte aus, ziehen Sie ihre Netzkabel von der Steckdose ab, warten Sie 10 bis 20 Sekunden und  nehmen Sie dann die Computerabdeckung ab (siehe den entsprechenden „Abschnitt Ent-fernen der Computerabdeckung“ für Ihren ...

  • Seite 162: Probleme Mit Der Festplatte

    ANMERKUNG: Aufgrund der verschiedenen Zonen weltweit und der unterschiedlichen DVD-Formate funktionieren nicht alle DVDs in allen DVD- Laufwerken.   Lautstärkeregler unter Windows einstellen –    Klicken Sie auf das Lautsprechersymbol rechts unten auf dem Bildschirm.  Stellen Sie sicher, dass die Lautstärke entsprechend eingestellt ist, indem Sie auf die Regelleiste klicken und den Regler nach oben  ziehen.  Stellen Sie sicher, dass der Ton nicht ausgeschaltet ist, indem Sie alle Kontrollkästchen anklicken, die markiert sind.   Lautsprecher und Subwoofer prüfen – Siehe Probleme mit Ton und Lautsprecher.

  • Seite 163: Probleme Mit Der Tastatur

     Stellen Sie sicher, dass das Tastaturkabel fest am Computer angeschlossen ist.  Fahren Sie den Computer herunter, und schließen Sie das Tastaturkabel wieder an, wie gezeigt im Schnellreferenzhandbuch, und starten Sie den Computer neu.  Prüfen Sie den Kabelstecker auf verbogene oder abgebrochene Stifte und auf beschädigte oder verschlissene Kabel. Biegen Sie  verbogene Stifte wieder gerade.  Entfernen Sie Tastaturverlängerungskabel und schließen Sie die Tastatur direkt an den Computer an.   Tastatur überprüfen – Schließen Sie eine funktionsfähige Tastatur an den Computer an und verwenden Sie die Tastatur. Wenn die neue  Tastatur funktioniert, ist die ursprüngliche Tastatur defekt.   „Dell Diagnostics“ ausführen – Siehe Dell Diagnostics.   Überprüfen, ob Software- und Hardware-Konflikte vorliegen – Siehe Beheben von Software- und Hardware-Inkompatibilitäten.  Probleme mit dem Lüfter   ...
  • Seite 164  Stellen Sie sicher, dass Ihr Computer die Mindest-Hardware-Anforderungen erfüllt, die für die Software erforderlich sind.  Informationen dazu finden Sie in der Software-Dokumentation.  Stellen Sie sicher, dass das Programm ordnungsgemäß installiert und konfiguriert wurde.  Stellen Sie sicher, dass die Gerätetreiber nicht mit dem Programm in Konflikt stehen.  Deinstallieren Sie gegebenenfalls das Programm und installieren Sie es anschließend erneut.   Sichern Sie sofort die Dateien   Verwenden Sie ein Virusabtastprogramm, um die Festplatte, Disketten- und CD-Laufwerke auf Viren zu überprüfen   Speichern und schliessen Sie alle geöffneten Dateien oder Programme, und fahren Sie Ihren Computer über das Startmenü herunter   Dell Diagnostics ausführen – Wenn alle Tests erfolgreich ausgeführt wurden, liegt der Fehler in der Software begründet. Siehe Dell Diagnostics.

  • Seite 165: Probleme Mit Media-Kartenlaufwerk

     Entnehmen Sie die Informationen zum Mindestspeicherbedarf der Programmdokumentation. Installieren Sie gegebenenfalls zusätzlichen Speicher (siehe Installieren von Speicher).  Setzen Sie die Speichermodule wieder ein, um sicherzustellen, dass Ihr Computer erfolgreich mit dem Speicher kommuniziert (siehe Speicher).  Führen Sie Dell Diagnostics aus (siehe Dell Diagnostics).   Wenn andere Probleme mit dem Speicher auftreten –  ...

  • Seite 166: Probleme Mit Dem Netzwerk

    Mouse Port (Mausport) auf On (Ein) gestellt ist. 2.  Beenden Sie das System-Setup-Programm, und starten Sie den Computer neu.   Maustreiber neu installieren – Siehe Treiber und Dienstprogramme neu installieren.   Dell Diagnostics ausführen – Siehe Dell Diagnostics.   Überprüfen, ob Software- und Hardware-Konflikte vorliegen – Siehe Beheben von Software- und Hardware-Inkompatibilitäten.

  • Seite 167: Probleme Mit Dem Drucker

      VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebene Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   Wenn das Stromversorgungslicht grün leuchtet und der Computer nicht reagiert – Siehe Diagnoseanzeigen.   Wenn das Stromversorgungslicht grün blinkt – Befindet sich der Computer im Standby-Modus. Drücken Sie eine beliebige Taste auf der  Tastatur oder bewegen Sie die Maus, um wieder in den Normalbetrieb zurückzukehren.   Wenn das Stromversorgungslicht aus ist – Ist der Computer ausgeschaltet oder erhält keinen Strom.  Verbinden Sie das Netzkabel erneut mit dem Netzanschluss auf der Rückseite des Computers und mit der Steckdose.  Wenn der Computer an eine Steckerleiste angeschlossen ist, stellen Sie sicher, dass das Steckerleistenkabel in einer Netzsteckdose steckt und die Steckerleiste eingeschaltet ist. Verzichten Sie außerdem auf Überspannungs-schutz-Zwischenstecker, Steckerleisten und Verlängerungskabel, um festzustellen, ob sich der Computer ord-nungsgemäß einschalten lässt.

  • Seite 168: Standardeinstellungen Wiederherstellen

    Aufrufen des System-Setup-Programms) und stellen Sie sicher, dass die Einstellung für Serial Port #1 (Serieller Port 1) (oder die Einstellungen für Serieller Port 2 (Serieller Port 2), wenn Sie einen optionalen seriellen Portadapter installiert haben) oder die Einstellung für LPT Port Mode (LPT-Portmodus) den empfohlenen Einstellungen entspricht.   Dell Diagnostics ausführenhren – Siehe Dell Diagnostics.  Probleme mit Ton und Lautsprecher Füllen Sie die Diagnose-Checkliste aus, während Sie die Tests durchführen.

  • Seite 169: Kein Ton Über Die Kopfhörer

    Wenn Sie eine Audio-Karte installiert haben: Rufen Sie das System-Setup-Programm auf, und stellen Sie sicher, dass Integrated Audio (Integriertes Audio) auf Off (Aus) gestellt ist. Stellen Sie sicher, dass Ihr Lautsprecher mit den Audiokarteneingaben verbunden ist.   Dell Diagnostics ausführen – Siehe Dell Diagnostics.

  • Seite 170: Probleme Mit Video Und Bildschirm

      Lautstärkeregler unter Windows einstellen – Klicken Sie oder doppelklicken Sie auf das Lautsprechersymbol rechts unten auf dem Bildschirm. Stellen Sie sicher, dass eine passende Lautstärke eingestellt ist und die Klangwiedergabe nicht deaktiviert wurde.  Probleme mit Video und Bildschirm Füllen Sie die Diagnose-Checkliste aus, während Sie die Tests durchführen.   VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebene Verfahren ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   Wenn auf dem Bildschirm keine Anzeige erscheint ANMERKUNG: Verfahren zur Fehlerbehebung sind in der Dokumentation zu Ihrem Monitor beschrieben.  ...
  • Seite 171 1.  Klicken Sie auf die Schaltfläche Start, dann auf Systemsteuerung und anschließend auf Darstellung und Designs. 2.  Klicken Sie auf Anzeige und auf die Registerkarte Einstellungen. 3.  Probieren Sie unterschiedliche Einstellungen für Bildschirmauflösung und Farbqualität aus. Zurück zum Inhaltsverzeichnis  ...

  • Seite 172: Gehäuseeingriffschalter

    Zurück zum Inhaltsverzeichnis   Gehäuseeingriffschalter  Dell™ OptiPlex™ 745 Benutzerhandbuch   Entfernen des Gehäuseeingriffschalters    Ersetzen des Gehäuseeingriffschalters    Zurücksetzen der Gehäuseeingriffswarnung    VORSICHT: Bevor Sie irgendwelche in diesem Abschnitt beschriebenen Verfahren ausführen, lesen Sie zuerst die Sicherheitshinweise im  Produktinformationshandbuch. ANMERKUNG: Der Gehäuseeingriffschalter ist ist bei Mini-Tower-, Desktop- und Small Form-Factor-Computern optional. Er ist möglicherweise nicht auf  Ihrem System vorhanden.  Entfernen des Gehäuseeingriffschalters    1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Trennen Sie das Kabel des Gehäuseeingriffschalters von der Systemplatine.  Merken Sie sich den Verlauf des Gehäuseeingriffskabels, während Sie es vom Gehäuse abziehen. Möglicherweise ist das Kabel im Gehäuse durch Haken  arretiert.   3. Ziehen Sie den Gehäuseeingriffschalter aus dem Steckplatz, und entfernen Sie ihn zusammen mit dem Kabel aus dem Computer.    Mini-Tower-Computer   Desktop-Computer...

  • Seite 173: Ersetzen Des Gehäuseeingriffschalters

      Small Form Factor-Computer   Ultra Small Form-Factor-Computer  Ersetzen des Gehäuseeingriffschalters   ...

  • Seite 174: Zurücksetzen Der Gehäuseeingriffswarnung

     Zurücksetzen der Gehäuseeingriffswarnung    1. Schalten Sie den Computer ein bzw. führen Sie einen Neustart durch.    2. Wenn das blaue Dell™-Logo auf dem Bildschirm erscheint, drücken Sie sofort <F2>.  Falls so lange gewartet wurde, bis das Betriebssystem-Logo erscheint, warten Sie, bis der Microsoft® Windows®-Desktop angezeigt wird. Fahren Sie danach den Computer herunter, und versuchen Sie es erneut.   3. Wählen Sie die Option Chassis Intrusion (Gehäuseeingriff), und drücken Sie dann die Nach-links- oder die Nach-rechts-Taste, um Reset (Zurücksetzen) ...

  • Seite 175: Austauschen Der Systemplatine

    Zurück zum Inhaltsverzeichnis   Austauschen der Systemplatine Dell™ OptiPlex™ 745 Benutzerhandbuch   Austauschen der Systemplatine: Mini-Tower-, Desktop-, und Small Form-Factor-Computer   1. Befolgen Sie die Anweisungen unter Vorbereitung. HINWEIS: Vor dem Berühren einer Komponente im Innern des Computers müssen Sie erst eine nicht lackierte Metallfläche, wie z. B. das Metall auf der  Rückseite des Computers berühren, um sich zu erden. Wiederholen Sie diese Erdung während der Arbeit regelmäßig, um statische Elektrizität  abzuleiten, die interne Bauteile beschädigen könnte.   2. Entfernen Sie alle Komponenten, die den Zugang zur Systemplatine (optische(s) Laufwerk(e)), Diskettenlaufwerk, Festplattenlaufwerk, E/A-Leiste (je nach Gegebenheit) behindern.

  • Seite 176: Schrauben Für Small Form-Factor-Systemplatine

    1 Systemplatine für Desktop-Computer 2 Schrauben (10)   Schrauben für Small Form-Factor-Systemplatine 1 Small Form-Factor-Systemplatine 2 Schrauben (8)   Schrauben für Ultra Small Form-Factor-Systemplatine...
  • Seite 177 1 Ultra Small Form-Factor-Systemplatine 2 Schrauben (10) Legen Sie die Systemplatineneinheit, die Sie soeben entfernt haben, neben die Ersatz-Systemplatine um sicherzugehen, dass beide identisch sind.   Austauschen der Systemplatine: Mini-Tower-, Desktop-, Small Form-Factor- und Ultra-Small Form-Factor-Computer   1. Richten Sie die Platine vorsichtig am Gehäuse aus, und schieben Sie sie zur Rückseite des Computers.    2.

  • Seite 178: Wissenswertes Über Ihren Mini-Tower-Computer

    Zurück zum Inhaltsverzeichnis   Mini-Tower-Computer Dell™ OptiPlex™ 745 Benutzerhandbuch   Wissenswertes über Ihren Mini-Tower-Computer   Das Innere des Computers  Wissenswertes über Ihren Mini-Tower-Computer   Vorderseite 5,25-Zoll-Laufwerk- Kann ein optisches Laufwerk enthalten. Legen Sie eine CD oder schacht eine DVD (falls unterstützt) in dieses Laufwerk ein. 3,5-Zoll-Laufwerk- Kann ein optionales Diskettenlaufwerk oder optionales Media- schacht Kartenlaufwerk enthalten. USB 2.0-Anschlüsse  Schließen Sie Geräte, die Sie nur gelegentlich nutzen,  beispielsweise einen Joystick oder eine Kamera, oder startfähige USB-Geräte an den USB-Frontanschlüssen an. ...
  • Seite 179 den Betriebsschalter drücken. Stromversorgungslicht Die Stromversorgungsanzeige leuchtet und blinkt oder leuchtet stetig, um verschiedene Betriebsmodi anzuzeigen.  Leuchtet nicht – der Computer ist ausgeschaltet.  Stetig grün – der Computer befindet sich in einem normalen Betriebsmodus.  Blinkt grün – der Computer befindet sich in einem Energiesparmodus.  Blinkt oder stetig gelb – Siehe Probleme mit der Stromversorgung.

  • Seite 180: Anschlüsse An Der Rückseite

    4 Stromanschluss Stecken Sie das Stromversorgungskabel ein. 5 Anschlüsse an der Rückseite Schließen Sie serielle Geräte, USB-Geräte und sonstige  Geräte an die jeweiligen Anschlüsse an. Siehe  Anschlüsse an der Rückseite. 6 Kartensteckplätze Anschlüsse für installierte PCI- oder PCI-Express- Karten.   Anschlüsse an der Rückseite 1 Paralleler Anschluss Schließen Sie ein paralleles Gerät, wie z. B. einen  Drucker, an den parallelen Anschluss an. Wenn Sie einen USB-Drucker haben, schließen Sie ihn an einem USB- Anschluss an.   ANMERKUNG: Der integrierte parallele Anschluss wird automatisch deaktiviert, wenn der Computer eine installierte Karte mit einem parallelen Anschluss ermittelt, der für die gleiche Adresse konfiguriert wurde. Weitere ...

  • Seite 181: Das Innere Des Computers

    Bei Computern mit einer Soundkarte muss der Anschluss auf der Karte verwendet werden. 7 USB 2.0-Anschlüsse (6) Verwenden Sie die hinteren USB-Anschlüsse für Geräte,  die normalerweise angeschlossen bleiben, wie z. B. Drucker und Tastaturen. 8 Monitoranschluss Stecken Sie das Kabel Ihres VGA-kompatiblen Monitors in den blauen Anschluss.
  • Seite 182 Lüfteranschluss (FAN) 11 Interner USB (INTERNAL_USB) Mikroprozessoranschluss (CPU) 12 Batteriesockel (BATT) Netzanschluss des Prozessors (12V POWER) 13 PCI-Express x16-Anschluss (SLOT1) Speichermodulanschlüsse (DIMM_1, DIMM_2, DIMM_3,  14 PCI-Express x1-Anschluss (SLOT4) DIMM_4) Jumper für Echtzeituhr-Reset (RTCRST) 15 PCI-Anschluss (SLOT2) Kennwort-Jumper (PSWD) 16 PCI-Anschluss (SLOT3) SATA-Laufwerkanschlüsse (SATA0, SATA1, SATA4, SATA5)  17 Serieller Anschluss (SER2) Frontblendenanschluss (FNT_PANEL) 18 Diskettenlaufwerkanschluss (DSKT) Netzanschluss (POWER)

  • Seite 183: Tools Und Programme Zum Beheben Von Störungen

    4. Wenn das Hauptmenü von „Dell Diagnostics“ angezeigt wird, wählen Sie den durchzuführenden Test Ihrer Wahl aus (siehe „Dell Diagnostics“- Hauptmenü).   Starten von Dell Diagnostics von der Drivers and Utilities CD (optional)   1. Legen Sie die optionale Drivers and Utilities CD ein.   2. Computer herunterfahren und erneut starten.

  • Seite 184: Systemanzeigeleuchten

    Dell). ANMERKUNG: Die Service-Tag-Nummer des Computers finden Sie im oberen Bereich der einzelnen Testanzeigen. Wenn Sie bei Dell anrufen, fragt Sie der Technische Support nach der Service-Tag-Nummer. Die Service-Tag-Nummer Ihres Computers wird in der Option System Info (Systeminformation) in System-Setup aufgelistet. Weitere Informationen finden Sie unter System-Setup.
  • Seite 185 Installieren Sie ein weiteres Modul neu, wenn der Computer beim Neustart normal hochfährt. Fahren Sie damit fort, bis Sie ein fehlerhaftes Modul  identifiziert oder alle Module fehlerfrei neu installiert haben.  Installieren Sie gegebenenfalls ordnungsgemäß funktionierende  Speichermodule des gleichen Typs in Ihrem Computer.  Setzen Sie sich mit Dell in Verbindung, wenn das Problem weiterhin besteht (siehe Kontaktaufnahme mit Dell). Möglicherweise ist ein Fehler bei der Grafikkarte ...
  • Seite 186 Installieren Sie ein weiteres Modul neu, wenn der Computer beim Neustart normal hochfährt. Fahren Sie damit fort, bis Sie ein fehlerhaftes Modul  identifiziert oder alle Module fehlerfrei neu installiert haben.  Installieren Sie gegebenenfalls ordnungsgemäß funktionierende  Speichermodule des gleichen Typs in Ihrem Computer.  Setzen Sie sich mit Dell in Verbindung, wenn das Problem weiterhin besteht (siehe Kontaktaufnahme mit Dell). Die Speichermodule wurden erkannt, es besteht  Stellen Sie sicher, dass keine speziellen Positionierungsanforderungen für das ...
  • Seite 187   Alert! (ACHTUNG!) Lufttemperatursensor nicht erkannt – Stellen Sie für jeden Computertyp außer den Ultra Small Form-Factor-Computer sicher, dass alle Kabel sicher an der E/A-Leiste und an der Systemplatine befestigt sind, und führen Sie einen Neustart des Computers  durch.Wenn das Problem dadurch nicht behoben wird oder Sie einen Ultra Small Form-Factor-Computer haben, nehmen Sie Kontakt mit Dell auf (siehe Kontaktaufnahme mit Dell).
  • Seite 188 (Fehler beim Lesen der Diskette) – Siehe Probleme mit dem Laufwerk.   Diskette subsystem reset failed (Fehler beim Zurücksetzen des Disketten-Subsystems) – Führen Sie Dell Diagnostics aus (siehe Dell Diagnostics).   Diskette write protected (Diskette ist schreibgeschützt) – Schieben Sie die Schreibschutzkerbe auf der Diskette in die geöffnete Position.   Drive not ready (Laufwerk ist nicht betriebsbereit) – Legen Sie eine Diskette in das Laufwerk ein.
  • Seite 189 Not enough memory or resources. (Nicht genügend Arbeitsspeicher oder Ressourcen.) Close some programs and try again (Nicht  genügend Speicher oder Ressourcen vorhanden. Schliessen Sie andere Programme, und wiederholen Sie den Vorgang) – Schließen Sie  alle Fenster, und öffnen Sie das gewünschte Programm. In einigen Fällen müssen Sie den Computer möglicherweise neu starten, um die  Computer-Ressourcen wiederherzustellen. Führen Sie in diesem Fall das Programm aus, das Sie als erstes verwenden möchten.   Operating system not found (Betriebssystem nicht gefunden) – Setzen Sie sich mit Dell in Verbindung (siehe Kontaktaufnahme mit Dell).   Plug and Play Configuration Error (Plug-and-Play-Konfigurationsfehler) –   1.  Schalten Sie den Computer aus, trennen Sie ihn von der Stromversorgung, und entfernen Sie alle Karten bis auf eine.

  • Seite 190: Beheben Von Software- Und Hardware-Inkompatibilitäten

    Diagnostics).   WARNUNG: Das Datenträger-Überwachungssystem (Disk Monitoring System) von Dell hat festgestellt, dass das Laufwerk [0/1] am  [primären/sekundären] EIDE-Controller ausserhalb der normalen Angaben betrieben wird. Es empfiehlt sich, alle Daten sofort zu sichern und das Festplattenlaufwerk zu ersetzen (rufen Sie dazu bei der Support-Stelle oder bei Dell an) – Wenn kein Ersatzlaufwerk sofort zur Verfügung steht und das Laufwerk nicht das einzige startfähige Laufwerk ist, rufen Sie das System- Setup-Programm auf (siehe Aufrufen des System-Setup-Programms) und ändern die entsprechende Laufwerkeinstellung auf None (kein) ab.
  • Seite 191   4. Klicken Sie in der Liste Ratgeber bei Hardware-Konflikten auf Ein Hardware-Konflikt auf dem Computer muss aufgehoben werden und dann auf Weiter. Zurück zum Inhaltsverzeichnis  ...

  • Seite 192: Ultra Small Form Factor Computer

    Stellen Sie den Monitor nicht auf dem Computer. Verwenden Sie stattdessen einen Monitorstandrahmen. HINWEIS: Verlegen Sie beim Einrichten des Computers sämtliche Kabel von Ihrer Arbeitsumgebung weg, damit die Kabel nicht unter Zug geraten,  gequetscht werden oder durch Betreten beschädigt werden können. ANMERKUNG: Wenn Sie Ihren Computer unter Ihrem Schreibtisch oder an der Wand montieren möchten, können Sie das optional verfügbare  Wandbefestigungsblech verwenden. Um dieses Blech zu bestellen, nehmen Sie Kontakt mit Dell auf (siehe Wie Sie Hilfe bekommen).   Vorderansicht Verwenden Sie die vorderen USB-Anschlüsse für Geräte, die Sie nur ab und zu anschließen, zum Beispiel Joysticks ...
  • Seite 193 Installieren Sie ein optisches D-Modul-Laufwerk, ein zweites Festplattenlaufwerk oder ein Diskettenlaufwerk im 7 Modulschacht Modulschacht. Die Festplattenlaufwerkanzeige leuchtet, wenn der Computer auf das Festplat-tenlaufwerk zugreift. Die Anzeige 8 Festplattenlaufwerkzugriffsanzeige leuchtet ebenfalls, wenn Geräte wie der CD-Player Vorgänge ausführen. Die Belüftungsöffnungen verhindern ein Überhitzen des Computers. Um eine ordnungsgemäße Kühlung zu  9 Lüfter gewährleisten, stellen Sie sicher, dass der Lüfter nicht blockiert ist.   Seitenansicht Die Belüftungsöffnungen, die sich an jeder Seite des Computers befinden, helfen, ein Überhitzen des Computers zu verhindern. Um eine  1 Lüfter ordnungsgemäße Kühlung zu gewährleisten, stellen Sie sicher, dass der Lüfter nicht blockiert ist.  ...

  • Seite 194: Einen Vga-Monitor Anschließen

    Um den Computer an ein Netzwerk oder Breitbandgerät anzuschließen, stecken Sie ein Ende eines Netzwerkkabels in  eine Netzwerkbuchse oder in das Netzwerk- oder Breitbandgerät. Verbinden Sie das andere Ende des Netzwerkkabels  mit dem Netzwerkadapteranschluss an der Rückseite Ihres Computers. Ein Klicken zeigt an, dass das Netzwerkkabel  sicher angeschlossen wurde.   Netzwerkadapter ANMERKUNG: Schließen Sie kein Telefonkabel an den Netzwerkanschluss an. Bei Computern mit einer Netzwerkanschluss-Karte verwenden Sie den Anschluss auf der Karte. Es wird empfohlen, dass Sie Verkabelungen und Anschlüsse der Kategorie 5 für Ihr Netzwerk verwenden. Wenn Sie  eine Verkabelung der Kategorie 3 verwenden müssen, setzen Sie die Netzwerkgeschwindigkeit auf 10 MB/s, um einen  zuverläs-sigen Betrieb zu gewährleisten. Die gelbe Anzeige leuchtet und blinkt, wenn der Computer Netzwerkdaten sendet oder empfängt. Hohe  Netzwerk-Aktivitätsleuchte Netzwerkbelastung hat möglicherweise zur Folge, dass diese Anzeige stetig leuchtet. Leitungsausgangs-anschluss Am grünen Ausgangsanschluss können Sie Lautsprecher mit eingebautem Ver-stärker anschließen. Verwenden Sie den blauen und rosafarbenen Leitungseingang/Mikrofonanschluss zum Anschluss eines Aufnahme- Leitungseingang/ /Wiedergabegeräts, wie z. B. einem Kassetten-spieler, CD-Player oder VCR, bzw.
  • Seite 195  Das Innere des Computers   VORSICHT: Bevor Sie Anweisungen an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer vom Netzteil.  HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse. 1 Lüfterverkleidung/Kühlkörperbaugruppe 4 Festplatte 2 Lautsprecher (optional) 5 Sicherheitskabeleinschub 3 Speichermodule (2) 6 Gehäuseeingriffschalter   Komponenten der Systemplatine 1 Lüfteranschluss (FAN_FRONT) leerer CMOS-Jumper (RTCRST) 2 Anschluss für internen Lautsprecher (INT_SPKR) 9 Kennwort-Jumper (PSWD) 3 Systemplatinen-Lautsprecher (BEEP) 10 Festplatten-Netzanschluss (SATA_PWR)

  • Seite 196: Kabelabdeckung Anbringen

    6 SATA-Datenkabelanschluss (SATA0) 13 Prozessor (CPU) 7 Batterie (BATT)       Kabelabdeckung (optional)   Kabelabdeckung anbringen   1. Stellen Sie sicher, dass alle externen Gerätekabel durch das Loch in der Kabelabdeckung geführt werden.    2. Schließen Sie alle Gerätekabel an die Anschlüsse auf der Rückseite des Computers an.    3. Halten Sie das untere Teil der Kabelabdeckung fest, und richten Sie die vier Halterungen mit den vier Schlitzen auf der Rückplatte des Computers aus.    4. Stecken Sie die Halterungen in die Steckplätze und schieben Sie das Teil in Richtung der Diagnoseanzeigen (siehe Abbildung), bis die Kabelabdeckung  sicher platziert ist.   5. Installieren eines Sicherheitsgeräts im Sicherheitskabeleinschub (optional).  1 Kabelabdeckung 2 Sicherheitskabeleinschub   Kabelabdeckung entfernen  ...
  • Seite 197   2. Schließen Sie ein Ende des Netzkabels an das Netzteil an.    VORSICHT: Wenn Ihr Netzteilkabel einen grünen Erdungsdraht aufweist, dürfen der grüne Erdungsdraht und die Netzleitungen nicht miteinander  in Berührung kommen. Es besteht die Gefahr eines Stromschlags, Feuers oder Beschädigung des Computers.   3. Wenn Ihr Netzkabel über einen grünen geerdeten Draht verfügt, um ihn an eine Stromquelle anzuschließen, schließen Sie den geerdeten Anschluss aus  Metall an die geerdete Steckdose an (siehe die folgende Abbildung): a.  Lösen Sie die Erdungsschraube.  b.  Schieben Sie den Kabelschuh des Erdungsleiters hinter die Erdungsschraube, und ziehen Sie anschließend die Erdungsschraube fest.  1 Erdungsschraube 2 Kabelschuh des Erdungsleiters   4. Schließen Sie das Netzkabel an die Steckdose an.  Die Statusanzeige des Netzteils leuchtet nicht, wenn der Wechselstromadapter nicht an einer Steckdose angeschlossen ist. Sie leuchtet grün oder gelb,  um verschiedene Zustände anzuzeigen:  Grüne Anzeige – eine stetige grüne Anzeige zeigt an, dass das Netzteil an einer Wechselstromsteckdose und am Computer angeschlossen ist.  Gelbe Anzeige – eine stetige gelbe Anzeige zeigt an, dass das Netzteil an einer Wechselstromsteckdose, aber nicht am Computer angeschlossen ist. Der Computer ist nicht betriebsbereit. Schließen Sie das Netzteil an das USFF-System an und/oder setzen Sie das Netzteil zurück, indem Sie ...
  • Seite 198 1 Freigabehebel 2 Steckplätze Zurück zum Inhaltsverzeichnis  ...

  • Seite 199: Ein Gerät Bei Ausgeschaltetem Computer Installieren

     Modulschacht   VORSICHT: Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. Im Modulschacht können Sie ein tragbares Dell™-Gerät, wie z. B. ein Diskettenlaufwerk, optisches Laufwerk oder eine zweite Festplatte installieren. Ihr Dell-Computer wird entweder mit einem optischen Laufwerk oder einem Airbay (Blende ohne Funktion) im Modulschacht geliefert. Sie können ein Gerät im  Modulschacht mit zwei Verfahren sichern:  über den Sperrschalter (durch Entfernen der Computerabdeckung zugänglich)  über die Gerätesicherheitsschraube (nicht im Lieferumfang enthalten)  Siehe So sichern Sie ein Gerät im Modulschacht für nähere Informationen zur Sicherung eines Geräts in Ihrem Computer. HINWEIS: Unbenutzte Modulschacht-Komponenten sollten an einem sicheren und trockenen Ort aufbe-wahrt werden, um Beschädigungen ...
  • Seite 200 1 Modulverriegelungsschalter   3. Drücken Sie auf die Freigabevorrichtung, bis sie hervorspringt.  1 Komponentenfreigabevorrichtung HINWEIS: Stellen Sie keine schweren Gegenstände auf den Computer, da dadurch das Gehäuse verzogen werden könnte und dies zu Schwierigkeiten  beim Entfernen von Geräten aus dem Modul führen könnte.   4. Ziehen Sie das Gerät an der Freigabevorrichtung aus dem Modulschacht heraus.  1 Freigabevorrichtung   5. Schieben Sie das neue Gerät in den Modulschacht.    6. Sie können das neue Gerät, wenn Sie dies wünschen, im Modulschacht verriegeln, indem Sie die Modulverriegelung in die Verriegelungsposition stellen.    Wenn Sie die Abdeckung entfernt haben, um das Gerät im Modulschacht zu verriegeln, bringen Sie die Computerabdeckung wieder an (siehe Wieder Anbringen der Computerabdeckung).  ...
  • Seite 201 Einbau eines Geräts unter Microsoft® Windows®   1. Wenn ein Gerät in den Modulschacht eingebaut wurde, klicken Sie doppelt auf das Symbol Hardware sicher entfernen in der Taskleiste.   2. Klicken Sie auf das Gerät, das entfernt werden soll.  ANMERKUNG: Wenn Ihr Computer eingeschaltet ist und das Gerät im Modulschacht verriegelt ist, ist es nicht möglich, ein Gerät zu entfernen. Sie  müssen den Computer herunterfahren und die Schritte in Ein Gerät bei ausgeschaltetem Computer installieren befolgen, um ein gesperrtes Gerät zu  entfernen. HINWEIS: Stellen Sie keine schweren Gegenstände auf den Computer, da dadurch das Gehäuse verzogen werden könnte und dies zu Schwierigkeiten  beim Entfernen von Geräten aus dem Modul führen könnte.   3. Wenn eine Meldung angezeigt wird, dass Sie das Gerät entfernen können, ziehen Sie das Gerät aus dem Computer.    4. Schieben Sie das neue Gerät in den Modulschacht.    So sichern Sie ein Gerät im Modulschacht   1. Um ein Gerät im Modulschacht zu sichern, ist Ihr Computer mit einem Modulverriegelungsschalter ausgestattet. So verwenden Sie diesen Schalter:  a.  Die Computerabdeckung entfernen (siehe Entfernen der Computerabdeckung). b.  Drücken Sie den Modulverriegelungsschalter vorsichtig nach unten, bis er einrastet.  c.
  • Seite 202 Zurück zum Inhaltsverzeichnis  ...
  • Seite 203 Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Prozessor  Prozessor   VORSICHT: Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheitshinweise im Produktinformationshandbuch.   VORSICHT: Um Stromschläge zu vermeiden, trennen Sie vor dem Entfernen der Abdeckung den Computer immer von der Steckdose.  HINWEIS: Wenn Sie einen Prozessor austauschen, achten Sie darauf, dass Sie die Unterseite des neuen Prozessors nicht berühren. HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen.   1. Befolgen Sie die Anweisungen unter Vorbereitung.   2. Entfernen Sie die Lüfterverkleidung, indem Sie die Lüfterverkleidung hoch- und vom Computer wegheben.
  • Seite 204 1 Oberseite des Kühlkörpers 2 Kühlkörper 3 Halterung 4 Freigabehebel c.  Heben Sie den Kühlkörper vorsichtig aus dem Prozessor.  d.  Legen Sie den Kühlkörper auf seine Oberseite; achten Sie dabei darauf, dass die Wärmeleitpaste nach oben zeigt.  HINWEIS: Wenn für den neuen Prozessor kein neuer Kühlkörper erforderlich ist, verwenden Sie bei der Installation des neuen Prozessors die Original- Kühlkörper-Baugruppe.   4. Ziehen Sie den Freigabehebel nach oben, bis der Prozessor freigegeben ist. Lösen Sie anschließend den Prozessor vom Sockel.  1 Mittlere Abdeckungsverriegelung 2 Prozessorabdeckung 3 Prozessor 4 Sockel 5 Freigabehebel HINWEIS: Erden Sie sich durch Berühren einer unbeschichteten Metallfläche an der Rückseite des Computers. HINWEIS: Achten Sie auch darauf, dass Sie die Kontakte im Sockel nicht berühren und keine Gegenstände auf die Kontakte im Sockel fallen.   5. Packen Sie den neuen Prozessor aus, und achten Sie dabei darauf, dass Sie die Unterseite des neuen Prozessors nicht berühren.    6. Ziehen Sie den Freigabehebel auf dem Sockel gegebenenfalls ganz nach oben.  ...
  • Seite 205 1 Prozessorabdeckung 6 Freigabehebel 2 Klammer 7 Vordere Ausrichtungskerbe 3 Prozessor 8 Stift-1-Markierung für Sockel und Prozessor 4 Prozessorsockel 9 Hintere Ausrichtungskerbe 5 Mittlere Abdeckungsverriegelung     Wenn Sie einen Prozessor-Austauschsatz von Dell installieren möchten, schicken Sie die Originalkühlkörperbaugruppe und den Prozessor in der gleichen  Verpackung, in der Sie den Austauschsatz erhalten haben, an Dell zurück. HINWEIS: Erden Sie sich durch Berühren einer unbeschichteten Metallfläche an der Rückseite des Computers.   11. Entfernen Sie die Wärmeleitpaste von der Unterseite des Kühlkörpers.  HINWEIS: Stellen Sie sicher, dass Sie neue Wärmeleitpaste auftragen. Das erneute Auftragen von Wärmeleitpaste stellt eine adäquate thermische  Kontaktierung sicher, die eine Voraussetzung für den optimalen Prozessorbetrieb bildet.   12. Tragen Sie neue Wärmeleitpaste auf der Oberseite des Prozessors auf.   ...
  • Seite 206  ...
  • Seite 207 Zurück zum Inhaltsverzeichnis   Laufwerke Dell™ OptiPlex™ 745 Benutzerhandbuch   Festplatte   Austauschen eines Festplattenlüfters  Der Computer unterstützt Folgendes:  Eine SATA (Serial ATA)-Festplatte  Ein optionales optisches D-Modul-Laufwerk, ein zweites Festplattenlaufwerk oder ein Diskettenlaufwerk im Modulschacht   Allgemeine Anweisungen für die Installation ANMERKUNG: Weitere Informationen zum Installieren der D-Modullaufwerke finden Sie in der Dokumentation zu den optionalen Geräten. Ein SATA-Festplattenlaufwerk sollte angeschlossen werden am Anschluss mit der Bezeichnung „SATA0“ auf der Systemplatine (siehe Komponenten der Systemplatine).
  • Seite 208 2 Stromeingangsanschluss   Anschließen und Trennen des Laufwerkkabels  Zum Anschließen und Trennen eines SATA-Datenkabels halten Sie das Kabel an den schwarzen Anschlüs-sen an beiden Enden. Beim Entfernen eines Kabels mit einer Zuglasche fassen Sie die farbige Zuglasche und ziehen so lange, bis der Stecker abgetrennt wird.  Festplatte   VORSICHT: Bevor Sie Anweisungen an den in diesem Abschnitt beschriebenen Komponenten ausführen, lesen Sie erst die Sicherheitshinweise im  Produktinformationshandbuch.   VORSICHT: Um elektrische Schläge zu vermeiden, trennen Sie vor dem Entfernen der Festplatte den Computer immer von der Stromversorgung.  HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse.
  • Seite 209 1 Festplatte 2 Laufwerkschienen (2) 3 Netzkabelanschluss 4 Datenkabelanschluss   6. Entfernen Sie die Daten- und Netzkabel von den Laufwerkanschlüssen.    7. Demontieren Sie die Laufwerkschienen vom alten Festplattenlaufwerk und bringen Sie die Laufwerkschienen an das neue Festplattenlaufwerk an. 1 Laufwerk 2 Laufwerkschienen (2) 3 Schrauben (4) HINWEIS: Serielle ATA-Daten- und Netzanschlüsse sind wie IDE-Anschlüsse kodiert, um ein falsches Anschließen zu vermeiden. Diese Kodierung kann ...

  • Seite 210: Austauschen Eines Festplattenlüfters

    12. Starten Sie den Computer neu.   13. Vor dem nächsten Schritt muss das Laufwerk partitioniert und logisch formatiert werden.  Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.   Testen Sie die Festplatte durch Ausführen von Dell Diagnostics (siehe Dell Diagnostics).   15. Installieren Sie das Betriebssystem auf der Festplatte. Informationen hierzu finden Sie in der Dokumentation des Betriebssystems.  Austauschen eines Festplattenlüfters ...
  • Seite 211 1 Festplattenlaufwerkhalterung 2 Lüfterfreigabelasche 3 Lüfter 4 seitliche Lasche   4. So wechseln Sie den Festplattenlüfter aus:  a.  Richten Sie die vier Halterungen und die Freigabelasche mit den fünf entsprechenden Schlitzen in der Festplattenhalterung aus.  b.  Schieben Sie die Freigabelasche unter dem Metallgehäuse so, dass der Schlitz bedeckt ist. Wäh- rend Sie den Lüfter zur Rückseite des  Computers hin schieben, sollten auch die vier anderen Halterungen einrutschen. Zurück zum Inhaltsverzeichnis  ...
  • Seite 212 Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Entfernen der Computerabdeckung  Entfernen der Computerabdeckung   VORSICHT: Bevor Sie mit den Arbeiten in diesem Abschnitt beginnen, befolgen Sie erst die Sicherheitshinweise im Produktinformationshandbuch. HINWEIS: Um Beschädigungen von Komponenten durch elektrostatische Entladungen zu vermeiden, muss die statische Elektrizität aus dem Körper  abgeleitet werden, bevor Sie elektronische Komponenten im Computer berühren. Berühren Sie dazu eine nicht lackierte Metallfläche am  Computergehäuse.   1. Befolgen Sie die Anweisungen unter Vorbereitung. HINWEIS: Bevor Sie Bauteile im Computer berühren, müssen Sie sich durch Berühren einer unbeschichteten Metalloberfläche erden. Wiederholen Sie ...

  • Seite 213: Ultra Small Form Factor-Computer - Technische Daten

    Zurück zum Inhaltsverzeichnis Dell™ OptiPlex™ 745 Benutzerhandbuch   Ultra Small Form Factor-Computer - Technische Daten  Ultra Small Form Factor-Computer - Technische Daten   Mikroprozessor Mikroprozessortyp Intel® Pentium® 4, Pentium® D, Celeron® oder Core™ Prozessor Interner Cache Mindestens 512 KB Pipelined-Burst (überlappend,  stoßweise arbeitender Cache), mengenassoziativer  Cache (8fach), Rückschreib-SRAM   Speicher 533 oder 667 MHz DDR2 SDRAM Speicheranschlüsse Speichermodule unterstützt 256 MB, 512 MB, 1 GB oder 2 GB Nicht-ECC Speicher (Mindestwert)
  • Seite 214   Laufwerke Extern zugänglich Ein D-Modulschacht für ein optisches Laufwerk, ein  zweites Festplattenlaufwerk oder ein Diskettenlaufwerk Intern zugänglich Ein Schacht für ein 1 Zoll hohes Festplattenlaufwerk   Anschlüsse Externe Anschlüsse: Seriell 9-poliger Anschluss, 16550C-kompatibel Parallel 25-poliger Anschluss (bidirektional) Video 28poliger DVI-Anschluss Netzwerkadapteranschluss RJ45-Anschluss USB-Anschluss zwei Anschlüsse an Frontblende und fünf Anschlüsse  auf der Rückseite konform nach USB 2.0 Audio zwei Anschlüsse an der Rückwand für  Leitungseingang/Mikrofon und Leitungsausgang; zwei Frontblenden-Anschlüsse für Kopf-hörer und  Mikrofon D/Dock Standard-D-Dock-Anschluss für Geräte wie D-Dock Advanced Port-Replikatoren und Erweiterungsstationen.
  • Seite 215   Stromversorgung Externes Gleichstrom-Netzteil:   ANMERKUNG: Leistungsaufnahme kann Null sein, wenn der Com-puter nicht angeschlossen ist. Leistung 220 W Wärmeabgabe 751 BTU/Std.   ANMERKUNG: Wärmeabgabe wird auf der  Stromversorgungs-bewertung basierend errechnet. Spannung Auto-Sensor-Stromversorgungen – 90 bis 135 V bei 50/60 Hz; 180 bis 265 V bei 50/60 Hz Stützbatterie 3-V CR2032 Lithium-Knopfzellenbatterie  ...
  • Seite 216 In diesem Text verwendete Marken: Dell, das Dell-Logo, OptiPlex, Inspiron, Dimension, Latitude, Dell Precision, DellNet, TravelLite, Dell OpenManage, PowerVault, Axim, PowerEdge, PowerConnect und PowerApp sind Marken von Dell Inc.; Intel, Pentium und Celeron sind eingetragene Marken der Intel Corporation; Microsoft, MS-DOS und Windows sind eingetragene Marken der Microsoft Corporation;...

  • Seite 217: Garantie

    Zurück zum Inhaltsverzeichnis   Garantie Dell™ OptiPlex™ 745 Benutzerhandbuch Dell Inc. („Dell“) stellt seine Hardware-Produkte aus neuen oder neuwertigen Teilen oder Komponenten mit Industriestandards entsprechenden Verfahren her. Nähere Informationen zur Dell-Garantie für Ihren Computer finden Sie im Produktinformationshandbuch oder einer separaten Garantiebescheinigung, die im Lieferumfang Ihres Computers enthalten ist. Zurück zum Inhaltsverzeichnis  ...
