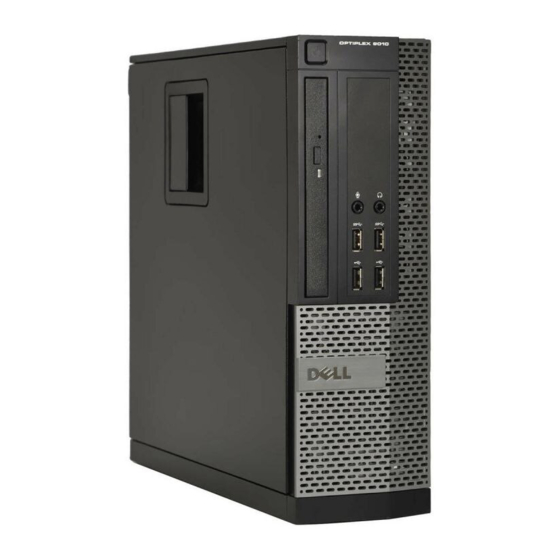

Dell OptiPlex 9010 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für OptiPlex 9010:
- Benutzerhandbuch (83 Seiten) ,
- Handbuch (2 Seiten) ,
- Einstellung und funktionen (10 Seiten)
Verwandte Anleitungen für Dell OptiPlex 9010
Inhaltszusammenfassung für Dell OptiPlex 9010
- Seite 1 Dell OptiPlex 9010/7010-Ultra-Kompaktgehäuse Benutzerhandbuch Vorschriftenmodell: D01U Vorschriftentyp: D01U003...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Blu-ray Disc Association (BDA) und deren Eigentum; sie ist für die Verwendung auf Discs und Player lizenziert. Die Wortmarke Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und ist deren Eigentum; jedweder Gebrauch dieser Marke durch Dell ® ®... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer....................... 5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................7 Nach der Arbeit an Komponenten im Inneren des Computers 2 Entfernen und Einbauen von Komponenten................9 ............................9 Empfohlene Werkzeuge ............................9 Entfernen der Abdeckung ............................ - Seite 4 4 Diagnostics (Diagnose)......................51 ..51 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) 5 Problembehandlung für Ihren Computer................53 ........................... 53 Betriebsanzeige-LED – Diagnose .................................54 Signaltoncode ..............................54 Fehlermeldungen 6 Technische Daten........................61 7 Kontaktaufnahme mit Dell .......................69...
-
Seite 5: Arbeiten Am Computer
Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers
VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie den Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden. -
Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. -
Seite 9: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 10: Einbauen Der Abdeckung
Einbauen der Abdeckung Setzen Sie die Abdeckung auf den Computer. Schieben Sie die Computerabdeckung in Richtung des Gehäuses, bis es voll einrastet. Ziehen Sie die Schraube im Uhrzeigersinn fest, um die Computerabdeckung zu befestigen. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 11: Einbauen Der Frontverkleidung
Einbauen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontblende in die Steckplätze am Gehäuse. Drehen Sie die Verkleidung in Richtung Computer, um die Halteklammern der Frontblende einrasten zu lassen. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Laufwerkträgers Vor der Arbeit an Komponenten im Innern des Computers . - Seite 12 Heben Sie den Laufwerkträger am Griff hoch und drehen Sie den Laufwerkträger um. Heben Sie den Laufwerkträger an und entfernen Sie das Datenkabel und das Stromversorgungskabel von der Rückseite des Festplattenlaufwerks.
-
Seite 13: Einbauen Des Laufwerkträgers
Entfernen Sie den Laufwerkträger aus dem Computer. Einbauen des Laufwerkträgers Platzieren Sie den Laufwerkträger in der Nähe der Frontverkleidung auf der Computerkante, um Zugriff auf die Kabelanschlüsse des Festplattenlaufwerks zu erhalten. Schließen Sie das Datenkabel und das Stromversorgungskabel an der Rückseite der Festplatte an. Drehen Sie den Laufwerkträger um und schieben Sie ihn ins Gehäuse. -
Seite 14: Entfernen Der Wlan-Karte (Wireless Local Area Network)
Entfernen der WLAN-Karte (Wireless Local Area Network) Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Abdeckung b) Frontverkleidung c) Laufwerkträger Trennen Sie die Kabel von der WLAN-Karte. Hebeln Sie die Klammern am Anschluss auf, bis die Karte herausspringt. -
Seite 15: Einbauen Der Wlan-Karte
Schieben Sie den Anschluss aus dem Computer. Einbauen der WLAN-Karte Richten Sie den Anschluss im Steckplatz am Computer aus. Richten Sie die Puckantenne am Anschluss aus. Ziehen Sie die Schrauben fest, um den Antennenpuck am WLAN- Kartenanschluss zu befestigen. Führen Sie das Kabel entlang des Computers Computer. Schieben Sie die WLAN-Karte in den entsprechenden Steckplatz und drücken Sie sie nach unten bis sie von den Sicherungshebeln arretiert werden. -
Seite 16: Entfernen Des Optischen Laufwerks
Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Abdeckung b) Frontverkleidung c) Laufwerkträger Drücken Sie auf den Riegel des optischen Laufwerks und schieben Sie es dann nach außen. Biegen Sie die Halterung des optischen Laufwerks und nehmen Sie es heraus. -
Seite 17: Einbauen Des Festplattenlaufwerks
Einbauen des Festplattenlaufwerks Führen Sie die Festplatte in die Laufwerkhalterung ein. Schieben Sie das Festplattenlaufwerk in den Laufwerkträger zurück. Ziehen Sie die Schrauben an, um das Festplattenlaufwerk am Laufwerkträger zu befestigen. Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an. Bringen Sie die Abdeckung an. -
Seite 18: Speichermodul-Richtlinien
Speichermodul-Richtlinien Um eine optimale Leistung des Computers zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien: • Speichermodule verschiedener Größen können gemischt eingesetzt werden (zum Beispiel 2 GB und 4 GB), aber alle belegten Kanäle müssen identisch konfiguriert sein. •... -
Seite 19: Einbauen Des Speichers
Einbauen des Speichers Richten Sie die Kerbe an der Speicherkarte auf den Steg des Systemplatinenanschlusses aus. Drücken Sie das Speichermodul herunter, bis die Freigabelaschen zurückspringen, um es zu befestigen. Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 20: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den entsprechenden Sockel auf der Systemplatine ein. Drücken Sie die Knopfzellenbatterie nach unten, bis die Entriegelung zurück in ihre Position sprint und die Batterie fixiert. Bauen Sie den Kühlkörper ein. Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an. -
Seite 21: Einbauen Des Systemlüfters
Entfernen Sie die Schrauben, mit denen der Systemlüfter am Gehäuse befestigt ist. Entfernen Sie den Lüfter aus dem Gehäuse. Einbauen des Systemlüfters Setzen Sie den Systemlüfter in das Gehäuse ein. Ziehen Sie die Schrauben fest, mit denen der Lüfter am Gehäuse befestigt wird. Führen Sie die Anschlusskabel des Systemlüfters durch die Klammern am Gehäuse. - Seite 22 Ziehen Sie das Lautsprecherkabel unter dem Systemlüfterkabel und den WLAN-Antennen (falls eingebaut) hervor. Lösen Sie den Riegel und drehen Sie den Lautsprecher.
-
Seite 23: Einbauen Des Internen Lautsprechers
Entfernen Sie den Lautsprecher aus dem Gehäuse. Einbauen des internen Lautsprechers Bringen Sie den Lautsprecher in der entsprechenden Position an der Rückseite des Gehäuses an. Drehen Sie ihn, bis der Riegel befestigt ist. Führen Sie das Lautsprecherkabel unter dem Systemlüfterkabel und den WLAN-Antennen (falls eingebaut) hindurch. -
Seite 24: Entfernen Des Betriebsschalters
Entfernen des Betriebsschalters Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Abdeckung b) Frontverkleidung c) Laufwerkträger Trennen Sie das Betriebsschalterkabel vom Gehäuse. Entfernen Sie die Schraube und ziehen Sie die Betriebsschalterplatine aus dem Computer. Einbauen des Betriebsschalters Schieben Sie den Netzschalter durch die Vorderseite des Computers und ziehen Sie die Schraube fest. -
Seite 25: Entfernen Der Eingabe/Ausgabe-Leiste (E/A-Leiste)
Entfernen der Eingabe/Ausgabe-Leiste (E/A-Leiste) Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Abdeckung b) Frontverkleidung c) Laufwerkträger Lösen Sie das Netzkabel und das E/A-Kabel aus den Gehäuseklammern. Entfernen Sie die Schrauben, mit denen die E/A-Leiste am Computer befestigt ist. Schieben Sie die E/A-Leiste zur linken Seite des Computers, um Sie zu lösen, und ziehen Sie die E/A-Leiste zusammen mit ihrem Kabel aus dem Computer heraus. -
Seite 26: Einbauen Der Eingabe/Ausgabe (E/A)-Leiste
Einbauen der Eingabe/Ausgabe (E/A)-Leiste Richten Sie die Eingabe/Ausgabe-Leiste am Eingabe/Ausgabe-Rahmen aus und ziehen Sie die Schrauben an, um die Eingabe/Ausgabe-Leiste zu befestigen. Setzen Sie die Eingabe/Ausgabe-Leiste in den Steckplatz auf der Vorderseite des Gehäuses. Ziehen Sie mit einem Schraubenzieher die Schrauben fest, um die Eingabe/Ausgabe-Leiste am Computer zu befestigen. -
Seite 27: Einbauen Des Netzteils
Entfernen Sie die Schrauben, mit denen das Netzteil am Gehäuse befestigt ist. Schieben Sie das Netzteil nach innen und heben Sie es aus dem Computer. Einbauen des Netzteils Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es nach außen, um es zu befestigen. Ziehen Sie die Schrauben fest, mit denen das Netzteil an der Rückseite des Computers befestigt ist. -
Seite 28: Entfernen Des Kühlkörpers
Schließen Sie die Kabel an die Systemplatine an. Bauen Sie den Kühlkörper ein. Bauen Sie den Eingriffschalter ein. Bauen Sie den Laufwerkträger ein. Bringen Sie die Frontverkleidung an. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . 10. - Seite 29 Drücken Sie den Entriegelungshebel herunter und nach außen, um den Rückhaltehaken des Lüfters zu lösen. Heben Sie den oberen Teil der Kühlkörper-/Lüfterbaugruppe nach oben. Lösen Sie die unverlierbaren Schrauben, mit denen die Kühlkörper-/Lüfterbaugruppe an der Systemplatine befestigt ist.
-
Seite 30: Einbauen Des Kühlkörpers
Heben Sie die Kühlkörper-/Lüfterbaugruppe an und entfernen Sie sie aus dem Computer. Legen Sie die Baugruppe mit dem Lüfter nach unten und der Wärmeleitpaste nach oben zeigend ab. Einbauen des Kühlkörpers Setzen Sie den Kühlkörper in das Gehäuse ein. Ziehen Sie die unverlierbaren Schrauben fest, um den Kühlkörper an der Systemplatine zu befestigen. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn nach außen, um ihn mit dem Rückhaltehaken zu befestigen. -
Seite 31: Einbauen Des Prozessors
Einbauen des Prozessors Setzen Sie den Prozessor in den Prozessorsockel. Stellen Sie den einwandfreien Sitz des Prozessors sicher. Drücken Sie den Entriegelungshebel herunter und bewegen Sie ihn dann nach innen, um ihn unter der Verriegelung einzuhaken. Bauen Sie den Kühlkörper ein. Bauen Sie den Laufwerkträger ein. - Seite 32 Trennen Sie alle angeschlossenen Kabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist.
- Seite 33 Entfernen Sie die 7-mm Sechskantschraube von der Systemplatine. Schieben Sie die Systemplatine zur Vorderseite des Computers und entfernen Sie sie.
-
Seite 34: Layout Der Systemplatine
Layout der Systemplatine Die folgende Abbildung zeigt das Layout der Systemplatine. 1. Speichermodulanschlüsse 10. Echtzeituhr-Reset-Jumper 2. Stecker des internen Lautsprechers 11. SATA 0-Anschluss 3. USB-Audioanschluss 12. Stromversorgungskabel 4. Anschluss für CPU-Lüfter 13. USB-Anschluss_Vorderseite 5. Prozessor 14. SATA 1-Anschluss 6. Anschluss für Systemlüfter 15. -
Seite 35: Einbauen Der Systemplatine
Einbauen der Systemplatine Richten Sie die Systemplatine nach den Port-Anschlüssen aus und bringen Sie die Systemplatine im Gehäuse an. Ziehen Sie die Schrauben fest, mit denen die Systemplatine am Gehäuse befestigt ist. Verbinden Sie alle Kabel mit der Systemplatine. Bauen Sie den Lautsprecher ein. Setzen Sie die WLAN-Karte ein. -
Seite 37: System-Setup
Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 38: System-Setup-Optionen
Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>... - Seite 39 Option Beschreibung • ST320LT007-9ZV142 / ST3250312AS • USB Storage Device (USB-Speichergerät) • CD/DVD/CD-RW Drive (CD/DVD/CD-RW-Laufwerk) • Onboard NIC (Integrierter NIC) Boot List Option • Legacy • UEFI Date/Time Bietet Ihnen die Möglichkeit, Datum und Uhrzeit einzustellen. Änderungen an Systemdatum und -zeit werden sofort wirksam. Tabelle 3.
- Seite 40 Option Beschreibung • SATA-2 • SATA-3 SMART Reporting Dieses Feld steuert, ob Festplattenlaufwerkfehler für integrierte Laufwerke während des Systemstarts gemeldet werden. Diese Technologie ist Teil der S.M.A.R.T. (Self Monitoring Analysis and Reporting Technology - System zur Selbstüberwachung, Analyse und Statusmeldung) -Spezifikation. •...
- Seite 41 Option Beschreibung Standardmäßig ist für das Laufwerk kein Kennwort festgelegt. • Geben Sie das alte Kennwort ein • Geben Sie das neue Kennwort ein • Bestätigen Sie das neue Kennwort System Password Bietet Ihnen die Möglichkeit, das Computerkennwort (zuvor als primäres Kennwort bezeichnet) festzulegen, zu ändern oder zu löschen.
- Seite 42 Option Beschreibung • Allow Non-Admin Password Changes (Admin-fremde Kennwortänderungen erlauben) – Diese Option ist standardmäßig aktiviert. TPM Security Mit dieser Option können Sie steuern, ob das TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) im System aktiviert und für das Betriebssystem sichtbar ist. TPM Security (TPM-Sicherheit) –...
- Seite 43 Option Beschreibung • Aktivieren Expert key Management Ermöglicht das Ändern der Sicherheitsschlüssel-Datenbanken nur dann, wenn sich das System im benutzerdefinierten Modus befindet. Die Option Benutzerdefinierten Modus aktivieren ist standardmäßig deaktiviert. Die Optionen sind: • • • • Wenn der benutzerdefinierte Modus aktiviert ist, werden die entsprechenden Optionen für PK, KEK, db und dbx angezeigt.
- Seite 44 Option Beschreibung Hyper-Thread Control Bietet Ihnen die Möglichkeit, die Hyper-Threading-Technologie zu aktivieren oder zu deaktivieren. Diese Option ist standardmäßig deaktiviert. Tabelle 7. Stromverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend wieder mit Strom versorgt wird. Sie können die Wiederherstellung nach Stromausfall wie folgt festlegen: •...
- Seite 45 Option Beschreibung Netzstromversorgung angeschlossen ist. Diese Optionen sind je nach Formfaktor unterschiedlich. • Deaktiviert (Deaktiviert) – Das System darf nicht hochgefahren werden, wenn es ein Reaktivierungssignal von einem LAN oder WLAN empfängt. • LAN Only (Nur LAN) – Das System kann durch spezielle LAN-Signale hochgefahren werden.
- Seite 46 Option Beschreibung • Trusted Execution (Vertrauenswürdige Ausführung) – Diese Option ist standardmäßig deaktiviert. Tabelle 10. Wartung Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht das Erstellen einer Systemkennnummer, wenn diese noch nicht festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert. SERR Messages Steuert die SERR-Meldungsfunktion.
-
Seite 47: Aktualisieren Des Bios
Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Um die Service-Tag-Nummer zu finden, klicken Sie auf Wo finde ich meine Service-Tag-... -
Seite 48: Jumper-Einstellungen
Wählen Sie auf dem Bildschirm „Drivers and Downloads “ (Anwendungen und Treiber) unter der Dropdown-Liste Operating System (Betriebssystem) BIOS aus. 10. Suchen Sie die aktuellste BIOS-Datei und klicken Sie auf Download File (Datei herunterladen). 11. Wählen Sie im Fenster Please select your download method below (Wählen Sie unten die Download-Methode) die bevorzugte Download-Methode aus und klicken Sie auf Download Now (Jetzt herunterladen). -
Seite 49: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste <F2>. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option System Security (Systemsicherheit) aus und drücken Sie die <Eingabetaste>. Der Bildschirm System Security (Systemsicherheit) wird angezeigt. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. -
Seite 50: Deaktivieren Eines Systemkennworts
Der Computer wird neu gestartet. Deaktivieren eines Systemkennworts Die Softwaresicherheitsfunktionen des Systems beinhalten ein Systemkennwort sowie ein Setup-Kennwort. Der Kennwort-Jumper deaktiviert alle derzeit verwendeten Kennwörter. ANMERKUNG: Sie können auch mithilfe der folgenden Schritte ein vergessenes Kennwort deaktivieren: Vor der Arbeit an Ihrem Computer . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung. -
Seite 51: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden. -
Seite 53: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Betriebsanzeige-LED – Diagnose Die Betriebsschalter-LED an der Vorderseite des Gehäuses fungiert auch als zweifarbige Diagnose-LED. Die Diagnose- LED ist nur während der POST-Routine aktiv und sichtbar. Sobald das Betriebssystem mit dem Laden beginnt ist sie nicht mehr sichtbar. -
Seite 54: Signaltoncode
Der Computer konnte die Startroutine in drei aufeinander folgenden Versuchen aufgrund attempts at booting desselben Fehlers nicht abschließen. Wenden Sie sich unter Angabe des Prüfpunkt-Codes this system have (nnnn) an einen Dell-Mitarbeiter. failed at checkpoint [nnnn]. For help in resolving this... - Seite 55 Beschreibung Problems benötigen, notieren Sie sich diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell. Alert! Security Der Jumper MFG_MODE wurde festgelegt und die AMT-Verwaltungsfunktionen sind override Jumper is deaktiviert, bis er entfernt wird. installed (Alarm! Sicherheitsaußerkraft setzungs-Jumper ist installiert).
- Seite 56 Fehlermeldung Beschreibung Diskette subsystem Der Diskettenlaufwerkscontroller ist möglicherweise defekt. reset failed (Disketten Untersystemrücksetz ung fehlgeschlagen) Gate A20 failure (Gate Ein oder mehrere Speichermodul(e) sind unter Umständen beschädigt oder falsch eingesetzt. A20-Fehler) Bauen Sie die Speichermodule erneut ein und ersetzen Sie sie, falls nötig. General failure Das Betriebssystem kann den Befehl nicht ausführen.
- Seite 57 Fehlermeldung Beschreibung nfehler bei Adresse, Ist-Wert/Soll-Wert) Memory allocation Das gerade gestartete Programm steht in Konflikt mit dem Betriebssystem, einem anderen error (Fehler bei der Anwendungsprogramm oder einem Dienstprogramm. Speicherbelegung) Memory data line Ein Speichermodul ist unter Umständen beschädigt oder falsch eingesetzt. Bauen Sie die failure at address, Speichermodule erneut ein und ersetzen Sie sie, falls nötig.
- Seite 58 Fehlermeldung Beschreibung No boot device Der Computer kann das Disketten- oder Festplattenlaufwerk nicht finden. available (Kein Startgerät verfügbar) No boot sector on Die Systemkonfigurationsdaten im System-Setup sind eventuell falsch. hard-disk drive (Kein Startsektor auf Festplatte) No timer tick interrupt Möglicherweise ist ein Chip auf der Systemplatine defekt. (Kein periodischer Interrupt) Non-system disk or...
- Seite 59 (Installationsanweisungen finden Sie unter „Hinzufügen und Entfernen von Komponenten“ m (Disk Monitoring für Ihren Computertyp.) Wenn nicht sofort ein Ersatzlaufwerk zur Verfügung steht und das System) von Dell hat Laufwerk nicht das einzige startfähige Laufwerk ist, rufen Sie das System-Setup auf, und festgestellt, dass das ändern Sie die entsprechende Laufwerkeinstellung auf None (Keines).
-
Seite 61: Technische Daten
• Intel Core i7-Serie • Intel Pentium Dual Core-Serie • Intel Celeron-Serie ANMERKUNG: Die Intel Celeron-Serie ist ausschließlich für den Dell OptiPlex 7010 verfügbar. Gesamt-Cache Bis zu 8 MB Cache, je nach Prozessortyp Tabelle 16. Speicher Funktion Technische Daten DDR3... - Seite 62 Funktion Technische Daten • Intel HD-Grafikkarte 2000 (iCore DC/QC Intel Series 7 Express-Chipsatz CPU-GPU-Kombi) • Intel HD-Grafikkarte 2500/4000 (i3/i5/i7 DC/QC Intel Series 7 Express-Chipsatz CPU-GPU-Kombi) Separat PCI Express x16-Grafikadapter Tabelle 18. Audio Funktion Technische Daten Integriert Zweikanal-High-Definition-Audio Tabelle 19. Netzwerk Funktion Technische Daten Integriert...
- Seite 63 Funktion Technische Daten Ultra-Kompaktgehäuse keiner PCI Express x1: Mini-Tower bis zu drei Full-Height-Karten Desktop bis zu drei Low-Profile-Karten Kompaktgehäuse bis zu zwei Slimline-Karten Ultra-Kompaktgehäuse keiner PCI-Express x16: Mini-Tower bis zu zwei Full-Height-Karten Desktop bis zu zwei Slimline-Karten Kompaktgehäuse bis zu zwei Slimline-Karten Ultra-Kompaktgehäuse keiner Mini-PCI-Express:...
- Seite 64 Tabelle 24. Externe Anschlüsse Funktion Technische Daten Audio: Frontblende Ein Mikrofonanschluss und ein Kopfhöreranschluss Rückseite ein Leitungsausgangsanschluss (Line-Out) und ein Leitungseingangs-/Mikrofonanschluss (Line-In) Netzwerkadapter ein RJ45-Anschluss Seriell ein 9-poliger Anschluss, 16550 C-kompatibel Parallel ein 25-poliger Anschluss (optional für Mini-Tower, Desktop und Kompaktgehäuse) USB 2.0: Mini Tower, Desktop und Kompaktgehäuse...
- Seite 65 Funktion Technische Daten Ultra-Kompaktgehäuse keiner Mini-PCI-Express Datenbreite (maximal) – eine PCI-Express-Lane und eine USB-Schnittstelle: Mini Tower, Desktop und Kompaktgehäuse keiner Ultra-Kompaktgehäuse ein 52-poliger Anschluss Serielles ATA-Laufwerk: Mini-Tower Vier 7-polige Anschlüsse Desktop Drei 7-polige Anschlüsse Kompaktgehäuse Drei 7-polige Anschlüsse Ultra-Kompaktgehäuse zwei 7-polige Anschlüsse Speicher: Mini Tower, Desktop und Kompaktgehäuse Vier 240-polige Anschlüsse...
- Seite 66 Funktion Technische Daten Ultra-Kompaktgehäuse ein 8-poliger, ein 6-poliger und ein 4- poliger Anschluss Tabelle 26. Steuerelemente und Anzeigen Funktion Technische Daten Vorderseite des Computers: Anzeigeleuchte des Betriebsschalters Weiße Anzeige — Eine stetig weiße Anzeige leuchtet bei Normalbetrieb, blinkendes weißes Leuchten zeigt den Ruhemodus des Computers an.
- Seite 67 ANMERKUNG: Die Wärmeabgabe wird anhand der Nennleistung der Stromversorgung bestimmt. Power (Stromversorgung) Leistung Maximale Wärmeabgabe Spannung Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Tabelle 28. Abmessungen und Gewicht Abmessungen und Höhe Breite Tiefe Gewicht Gewicht Mini-Tower 36,00 cm 17,50 cm 41,70 cm 9,40 kg Desktop 36,00 cm 10,20 cm...
-
Seite 69: Kontaktaufnahme Mit Dell
Kontaktaufnahme mit Dell So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell: 1. Besuchen Sie support.dell.com. 2. Wählen Sie das Land bzw. die Region im Listenmenü Choose A Country/Region (Land oder Region auswählen) am unteren Seitenrand aus.
