Beschreibung des Geräts
Beschreibung des Geräts (Fortsetzung)

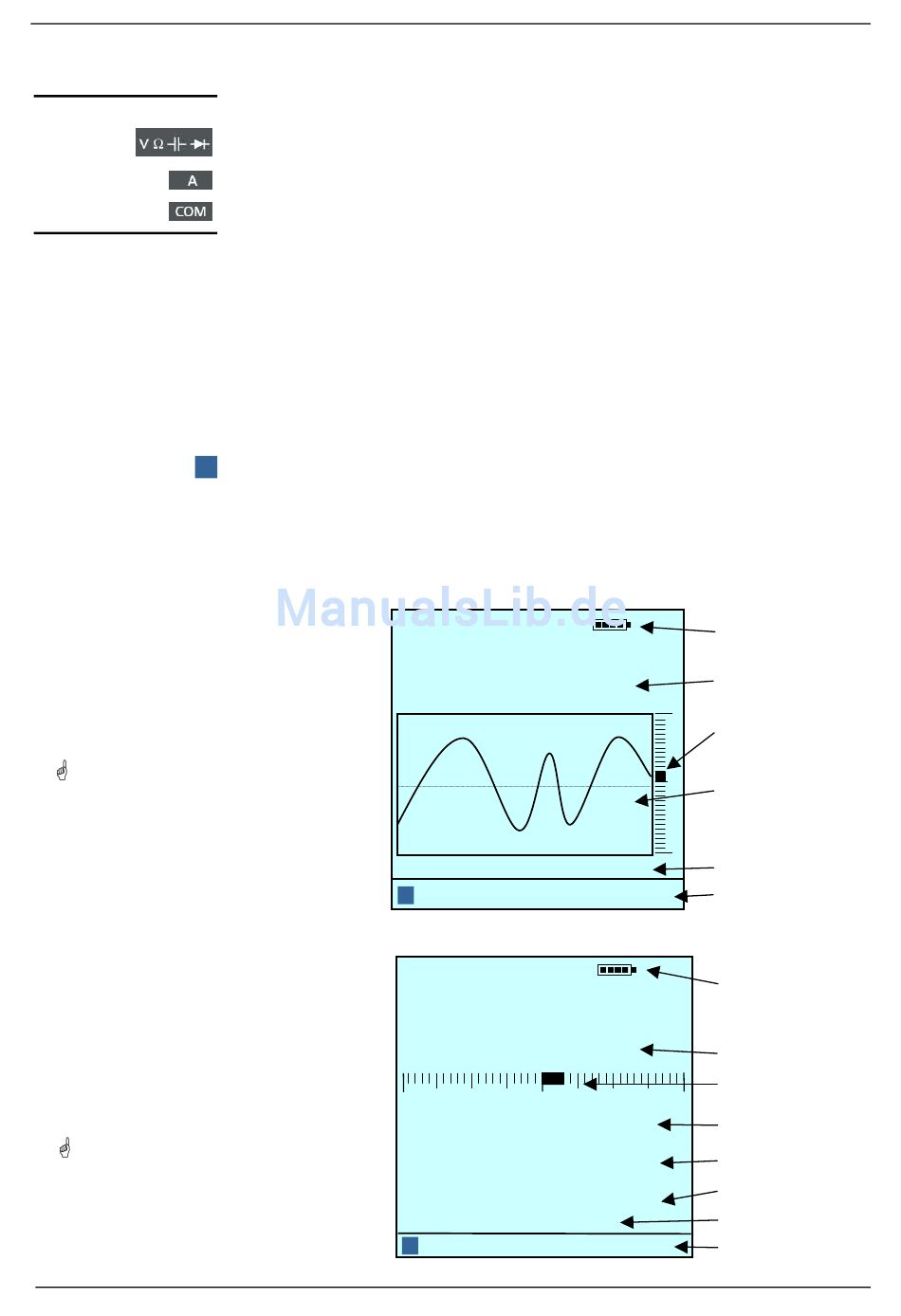

Eingänge

Anzeige

i
Grafische Anzeige
Das Grafik- Fenster
und der Bargraph folgen
permanent den
Änderungen des
Messwerts innerhalb
des gewählten Bereichs
Anzeige der
Sekundärfunktionen
Die Hauptanzeige
und der Bargraph
folgen permanent den
Änderungen des
Messwerts.
Grafik-Multimeter 100.000 Digits
Eingang für Spannungsmessung, Frequenzmessung, Diodentest, Widerstands-
messung, Durchgangsprüfung, Kapazitätsmessung, Temperaturmessung.
Eingang für Strommessungen.
Referenzeingang.
•
Die Multimeter dieser Reihe besitzen eine grafische LCD-Anzeige (58 mm
x 58 mm) mit einer Auflösung von 160 x 160, die ein bequemes Ablesen
der Messergebnisse ermöglicht.
•
Ein optimales Ablesen der LCD-Anzeige wird durch Änderung der
Ausrichtung, Einstellung des Kontrasts und eventuell unter Verwendung der
Anzeigenbeleuchtung erzielt.
•
Die Modi, die gewählten Funktionen, die gemessenen elektrischen und
physikalischen Größen und die Alarmsymbole werden auf der Anzeige klar
dargestellt.
•
Dem Benutzer steht eine Hilfe (i) zur jeweils gewählten Funktion zur
Verfügung.
•
Auf der Hauptanzeige werden auch das Vorzeichen und die Einheit des
Messwerts angezeigt.
Je nach getroffener Auswahl erfolgt die Anzeige in grafischer oder digitaler Form:
Das Grafik-Fenster ermöglicht eine Verfolgung der Änderungen des
Hauptmesswerts.
.
Die Sekundäranzeigen beziehen sich auf die Funktionen SPEC, REL, MEM,
SURV und 888888:
AUTO
1.5000
HOLD
i
Press the main function key ...
AUTO
1 5000
.
-10 0
1.0000
-
MIN
2.5000
2.5000
MAX
1.3000
1.3000
AVG
SURV MEM 2
i
Recording started
Obere Statuszeile
DC
Hauptanzeige
V
1
0
Bargraph
Grafik-Fenster
-
1
0
Untere Statuszeile
> ²
Hilfe zur Funktion
Obere Statuszeile
DC
V
Hauptanzeige
Bargraph
10
V
Sekundäranzeige 1
V
Sekundäranzeige 2
V
Sekundäranzeige 3
V
V
Untere Statuszeile
Hilfe zur Funktion
9
