Beschreibung des Geräts

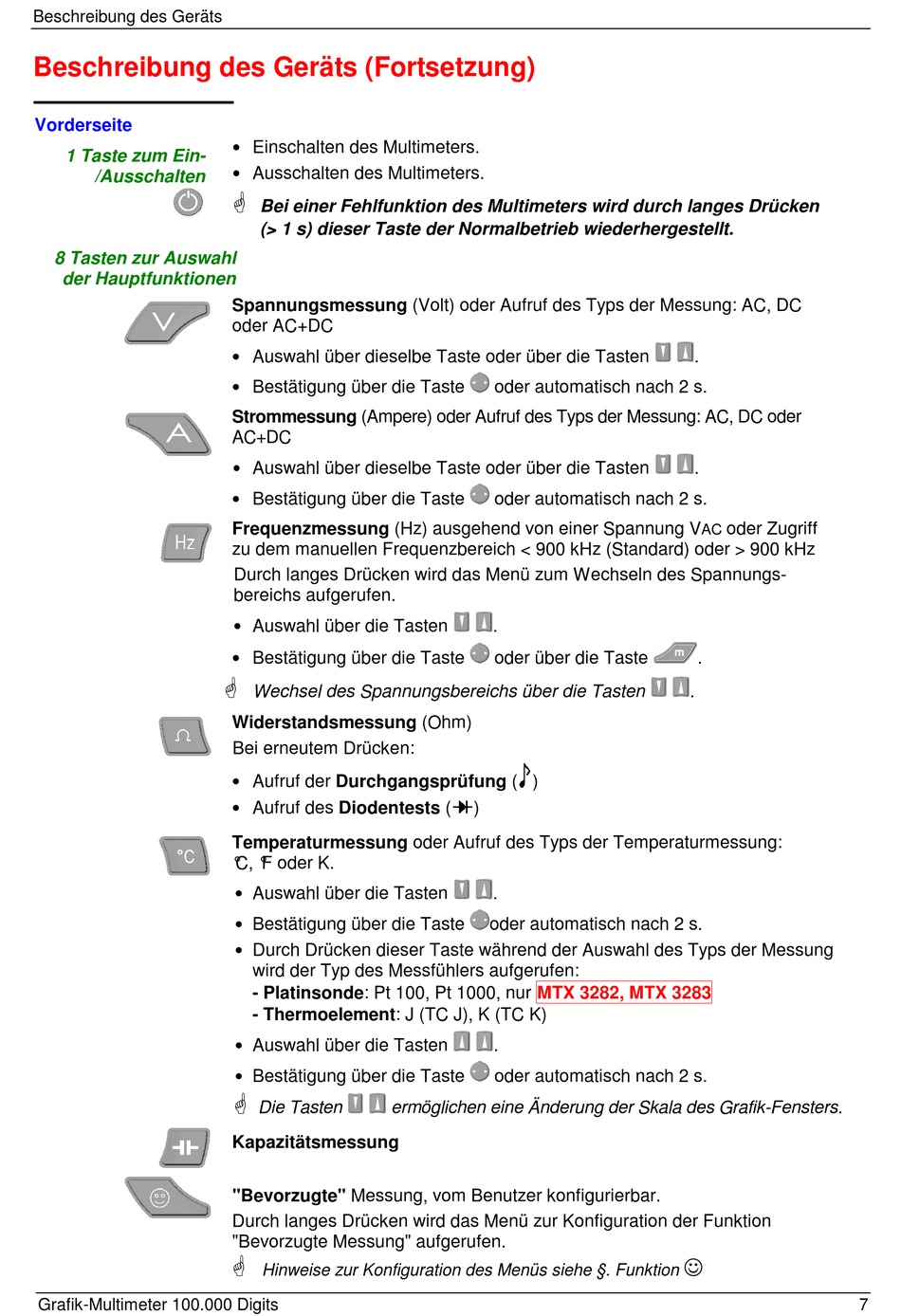

Beschreibung des Geräts (Fortsetzung)
Vorderseite
1 Taste zum Ein-
/Ausschalten
8 Tasten zur Auswahl
der Hauptfunktionen
Grafik-Multimeter 100.000 Digits
•
Einschalten des Multimeters.
•
Ausschalten des Multimeters.
Bei einer Fehlfunktion des Multimeters wird durch langes Drücken
(> 1 s) dieser Taste der Normalbetrieb wiederhergestellt.
Spannungsmessung (Volt) oder Aufruf des Typs der Messung: AC, DC
oder AC+DC
•
Auswahl über dieselbe Taste oder über die Tasten
•
Bestätigung über die Taste
Strommessung (Ampere) oder Aufruf des Typs der Messung: AC, DC oder
AC+DC
•
Auswahl über dieselbe Taste oder über die Tasten
•
Bestätigung über die Taste
Frequenzmessung (Hz) ausgehend von einer Spannung V
zu dem manuellen Frequenzbereich < 900 kHz (Standard) oder > 900 kHz
Durch langes Drücken wird das Menü zum Wechseln des Spannungs-
bereichs aufgerufen.
•
Auswahl über die Tasten
•
Bestätigung über die Taste
Wechsel des Spannungsbereichs über die Tasten
Widerstandsmessung (Ohm)
Bei erneutem Drücken:
•
Aufruf der Durchgangsprüfung ( )
•
Aufruf des Diodentests (
Temperaturmessung oder Aufruf des Typs der Temperaturmessung:
° C, ° F oder K.
•
Auswahl über die Tasten
•
Bestätigung über die Taste
•
Durch Drücken dieser Taste während der Auswahl des Typs der Messung
wird der Typ des Messfühlers aufgerufen:
- Platinsonde: Pt 100, Pt 1000, nur
- Thermoelement: J (TC J), K (TC K)
•
Auswahl über die Tasten
•
Bestätigung über die Taste
Die Tasten ermöglichen eine Änderung der Skala des Grafik-Fensters.
Kapazitätsmessung
"Bevorzugte" Messung, vom Benutzer konfigurierbar.
Durch langes Drücken wird das Menü zur Konfiguration der Funktion
"Bevorzugte Messung" aufgerufen.
Hinweise zur Konfiguration des Menüs siehe §. Funktion
oder automatisch nach 2 s.
oder automatisch nach 2 s.
.
oder über die Taste
)
.
oder automatisch nach 2 s.
MTX 3282, MTX 3283
.
oder automatisch nach 2 s.
.
.
oder Zugriff
AC
.
.
☺
