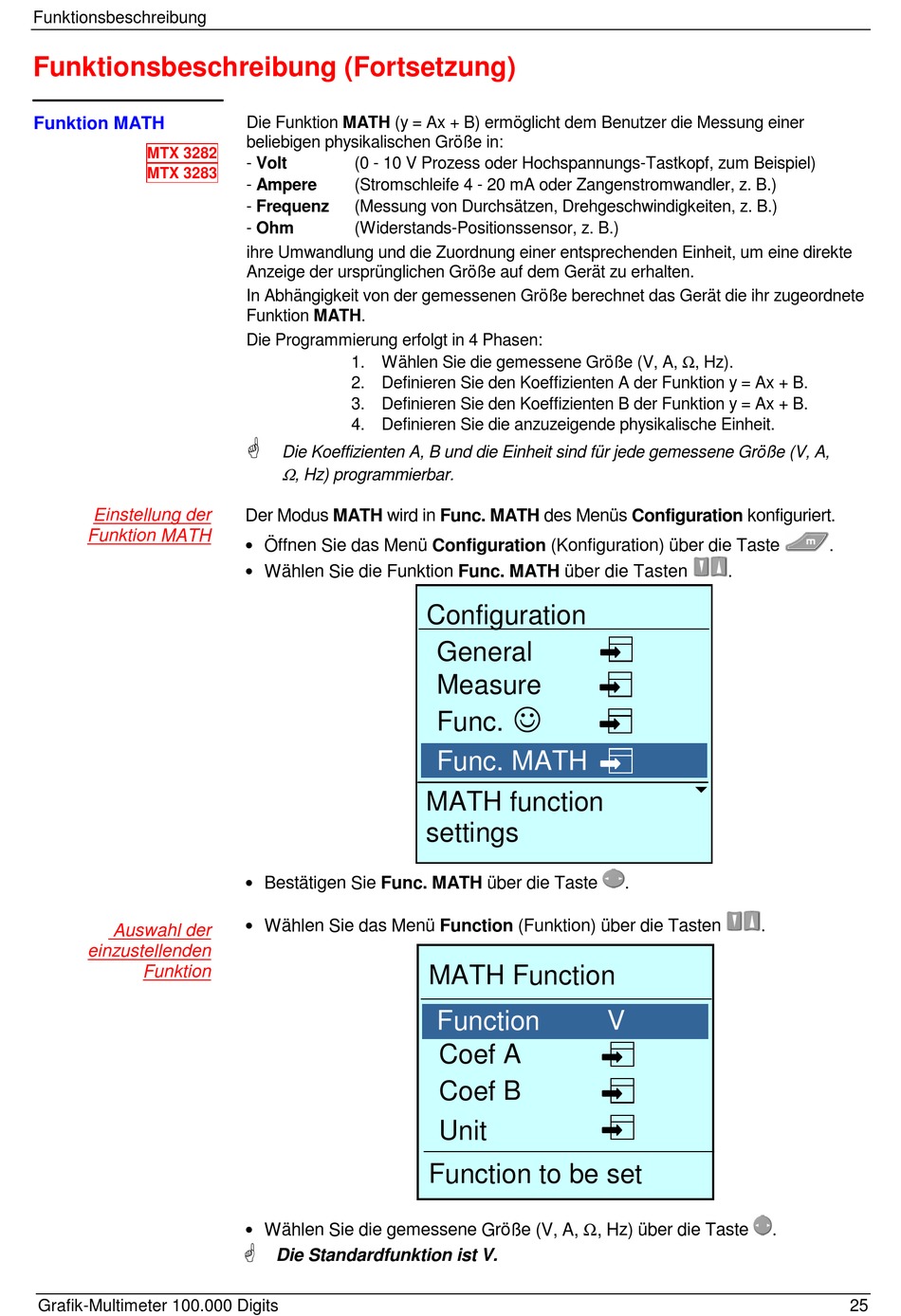

Funktionsbeschreibung
Funktionsbeschreibung (Fortsetzung)

Funktion MATH

MTX 3282
MTX 3283
Einstellung der
Funktion MATH
Auswahl der
einzustellenden
Funktion
Grafik-Multimeter 100.000 Digits
Die Funktion MATH (y = Ax + B) ermöglicht dem Benutzer die Messung einer
beliebigen physikalischen Größe in:
- Volt (0 - 10 V Prozess oder Hochspannungs-Tastkopf, zum Beispiel)
- Ampere (Stromschleife 4 - 20 mA oder Zangenstromwandler, z. B.)
- Frequenz (Messung von Durchsätzen, Drehgeschwindigkeiten, z. B.)
- Ohm (Widerstands-Positionssensor, z. B.)
ihre Umwandlung und die Zuordnung einer entsprechenden Einheit, um eine direkte
Anzeige der ursprünglichen Größe auf dem Gerät zu erhalten.
In Abhängigkeit von der gemessenen Größe berechnet das Gerät die ihr zugeordnete
Funktion MATH.
Die Programmierung erfolgt in 4 Phasen:
1. Wählen Sie die gemessene Größe (V, A, Ω, Hz).
2. Definieren Sie den Koeffizienten A der Funktion y = Ax + B.
3. Definieren Sie den Koeffizienten B der Funktion y = Ax + B.
4. Definieren Sie die anzuzeigende physikalische Einheit.
Die Koeffizienten A, B und die Einheit sind für jede gemessene Größe (V, A,
Ω
, Hz) programmierbar.
Der Modus MATH wird in Func. MATH des Menüs Configuration konfiguriert.
•
Öffnen Sie das Menü Configuration (Konfiguration) über die Taste
•
Wählen Sie die Funktion Func. MATH über die Tasten
•
Bestätigen Sie Func. MATH über die Taste
•
Wählen Sie das Menü Function (Funktion) über die Tasten
Wählen Sie die gemessene Größe (V, A, Ω, Hz) über die Taste
•
Die Standardfunktion ist V.
Configuration
General
Measure
☺
Func.
Func. MATH
MATH function
settings
MATH Function
Function
Coef A
Coef B
Unit
Function to be set
.
u
.
.
V
.
.
25
