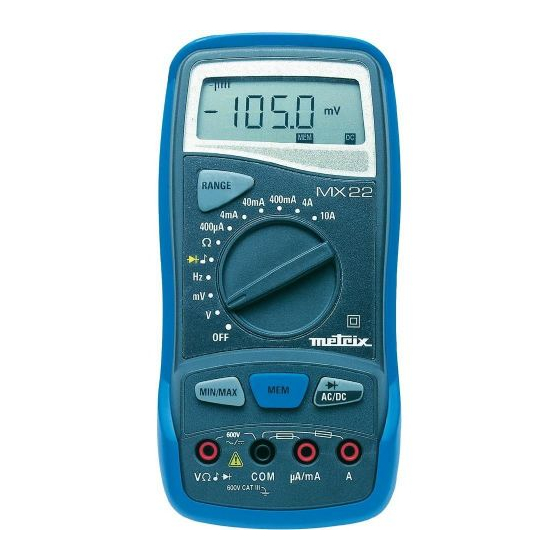

- Seite 1 MX 22 MULTIMETRE NUMERIQUE 4000 points DIGITAL MULTIMETER 4000 counts DIGITAL MULTIMETER 4000 Punkte MULTIMETRO DIGITALE 4000 punti MULTIMETRO DIGITAL 4000 puntos Notice de fonctionnement User's manual Bedienungsanleitung Libretto d'istruzioni Manual de instrucciones...
-
Seite 3: Digital Multimeter
MX 22 MULTIMETRE NUMERIQUE 4000 points DIGITAL MULTIMETER 4000 counts DIGITAL-MULTIMETER 4000 Punkte MULTIMETRO DIGITALE 4000 punti MULTIMETRO DIGITAL 4000 puntos Notice de fonctionnement page 4 User's manual page 14 Bedienungsanleitung Seite 24 Libretto d'istruzioni pagina 34 Manual de instrucciones página 44... - Seite 5 LEGENDE Borne d’entrée Mesure de tension V Entrée de référence du multimètre Mesure de tension mV Borne d’entrée : gammes µA/mA Mesure de fréquence Borne d’entrée : gammes A Test de diode et de continuité Mesure de résistance « Ω» Changement de gamme «...
- Seite 26 BEDIENUNGSANLEITUNG INHALT 1. ALLEGEMEINE HINWEISE ............25 1.1 Vorsichtsmaßnahmen und Sicherheitsregeln ......25 1.1.1 Vor der Benutzung............25 1.1.2 Bei der Benutzung ............26 1.1.3 Symbole................26 1.1.4 Anweisungen ..............26 1.2 Schutzvorrichtungen ...............27 1.3 Sicherheitsvorrichtungen............27 1.4 Garantie ..................27 1.5 Reparaturen und metrologische Überprüfung......27 1.6 Aus- und Verpackung des Geräts ...........28 1.7 Pflege ..................28 1.8 Ersetzen der Batterie und Sicherungen ........28 2.
-
Seite 27: Allegemeine Hinweise
1. ALLEGEMEINE HINWEISE Sie haben soeben ein 4000-Punkte tragbares Digital-Multimeter erworben und wir danken Ihnen für Ihr Vertrauen. Dieses Gerät entspricht der Sicherheitsnorm IEC 61010-1 für elektronische Meßinstrumente. Sie müssen zu Ihrer eigenen Sicherheit und um das Gerät nicht zu gefährden, die in der vorliegenden Bedienungsanleitung genannten Sicherheitshinweise beachten. -
Seite 28: Bei Der Benutzung
1.1.2 Bei der Benutzung ∗ Überschreiten Sie niemals die für die jeweilige Meßart ange-gebenen maximal zulässigen Grenzwerte. ∗ Berühren Sie niemals eine unbenutzte Klemme, wenn das Multimeter an einen Meßkreis angeschlossen ist. ∗ Wählen Sie stets den höchsten Meßbereich oder schalten Sie, falls vorhanden, die Meßbereichsautomatik ein, wenn die Größen-ordnung der zu messenden Größe nicht vorher genau bekannt ist. -
Seite 29: Schutzvorrichtungen
1.2 Schutzvorrichtungen Dieses Gerät ist mit mehrfachen Schutzvorrichtungen versehen : ∗ Eine Varistor-Schutzschaltung filtert kurzzeitige Überspannungen mehr als 600 V und insbesondere 6 kV Impulsfolgen (gem. Norm IEEE 587) an der VΩ-Eingangsbuchse zuverlässig aus. ∗ Meßarten « Widerstand, Kontinuität Dioden- schwellenspannung »... -
Seite 30: Aus- Und Verpackung Des Geräts
1.6 Aus- und Verpackung des Geräts Vor dem Versand wurden die mechanischen und elektrischen Eigenschaften des Geräts eingehend geprüft. Es wurden allen Vorkehrungen getroffen, damit das Gerät unbeschädigt beim Benutzer eintrifft. Dennoch ist es empfehlenswert, das Gerät nach Erhalt auf eventuelle Transportschäden zu prüfen. -
Seite 31: Gerätebeschreibung
2. GERÄTEBESCHREIBUNG Dieses Multimeter ist robust, kompakt, spritzwasserdicht, leicht zu ergreifen. Dadurch kann es in einer Tasche transportiert werden. Es bietet dem Benutzer größtmögliche Sicherheit, optimalen Schutz vor Fehlbedienungen und ein hohes Leistungsspektrum. 2.1 Anzeige • Flüssigkristallanzeige 3 ¾ digits (Ziffernhöhe : 12 mm) •... -
Seite 32: Eingangsbuchsen (∅ 4 Mm)
Taste « MEM » : • Festhaltung der Anzeige, Wertspeicherung (kurzes Drücken) • Durch ein zweites kurzes Drücken, Zurückschaltung auf die laufende Meßwertanzeige. • Betroffene Meßbereiche : alle. Taste « MIN/MAX » : • Durch kurzes Drücken dieser Taste stellen Sie den Über- wachungsmodus ein (langes Drücken, aus) d. -
Seite 33: Funktionsbeschreibung
3. FUNKTIONSBESCHREIBUNG 3.1 Messung der Gleich- und Wechselspannung • Meßleitungen in die Buchsen einstecken (Buchsen COM und V) und die zu messende Spannung parallel an der Schaltung abgreifen. • Funktionsdrehschalter auf « V » oder « mV » einstellen. • Automatische Meßbereichswahl : Meßwert ablesen. •... -
Seite 34: Widerstandsmessung
3.3 Widerstandsmessung Niemals eine Widerstandsmessung an unter Spannung stehenden Stromkreisen durchführen ! • Anschluß : Buchsen COM und Ω (Meßleitungen vorzugsweise verdrillt). • Funktionsdrehschalter auf « Ω » stellen. • Das Multimeter wählt automatisch den geeigneten Bereich. Meßwert ablesen. • Durch Drücken auf Taste « MEM » läßt sich der aktuelle Meßwert speichern. •... -
Seite 35: Allgemeine Technische Daten
4. ALLGEMEINE TECHNISCHE DATEN • Mechanische Eigenschaften : Abmessungen : 170 x 80 x 35 mm Masse (mit Batterie) : 285 g • Verpackung : Abmessungen : 230 x 155 x 65 mm Masse : 385 g • Versorgung : 1 Batterie 9 V (Typ 6LF22 oder 6LR61) Betriebsdauer : ca.
