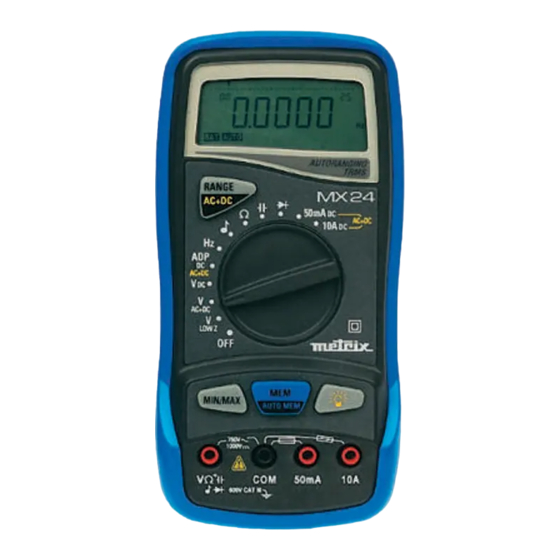

Metrix MX 24 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Metrix Anleitungen
  4. Multimeter
  5. MX 24
  6. Bedienungsanleitung

Metrix MX 24 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MX 24:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 32

Quicklinks

Diese Anleitung herunterladen
Notice de fonctionnement
User's manual
Bedienungsanleitung
Libretto d'istruzioni
Manual de instrucciones
Copyright ©
MX 24
MULTIMETRE NUMERIQUE
DIGITAL MULTIMETER
DIGITAL MULTIMETER
MULTIMETRO DIGITALE
MULTIMETRO DIGITAL
page 1
Chapitre
page 14
Chapter
Seite 28
Kapitel
pagina 42
Capitolo
página 56
Capítulo
906129548 - Ed. 4 - 09/99
I
II
III
IV
V
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Metrix MX 24

Inhaltszusammenfassung für Metrix MX 24

  • Seite 1 MX 24 MULTIMETRE NUMERIQUE DIGITAL MULTIMETER DIGITAL MULTIMETER MULTIMETRO DIGITALE MULTIMETRO DIGITAL Notice de fonctionnement page 1 Chapitre User's manual page 14 Chapter Bedienungsanleitung Seite 28 Kapitel Libretto d'istruzioni pagina 42 Capitolo Manual de instrucciones página 56 Capítulo Copyright ©...
  • Seite 2 Multimètre digital portable 5000 points, avec entrée courant...
  • Seite 3 LEGENDE / CAPTION / BESCHREIBUNG / LEGENDA / LEYENDA 1 Borne d’entrée (positions 12 à 20) 12 Mesure de tensions AC: gammes 5 V à 600 V sous basse impédance 2 Entrée de référence du multimètre 13 Mesure de tensions AC+DC: gammes 5 V à...
  • Seite 32 Kapitel III BEDIENUNGSANLEITUNG INHALT 1. ALLGEMEINE HINWEISE..........................29 1.1. Vorsichtsmaßnahmen und Sicherheitsregeln..................29 1.1.1. Vor der Benutzung ..........................29 1.1.2. Bei der Benutzung ..........................29 1.1.3. Symbole ............................30 1.1.4. Anweisungen ..........................30 1.2. Schutzvorrichtungen ..........................30 1.3. Sicherheitseinrichtungen........................31 1.4. Garantie ..............................31 1.5. Wartung, Reparaturen ...........................31 1.6. Aus- und Verpacken des Geräts......................31 2.

  • Seite 33: Allgemeine Hinweise

    Kapitel III ALLGEMEINE HINWEISE Sie haben soeben ein 5000-Punkte tragbares Digital-Multimeter mit Stromeingang erworben und wir danken Ihnen für Ihr Vertrauen. Dieses Gerät entspricht der Sicherheitsnorm IEC 61010-1/A1 + A2, 1995 für elektronische Meßinstrumente. Sie müssen zu Ihrer eigenen Sicherheit und um das Gerät nicht zu gefährden, die in der vorliegenden Bedienungsanleitung genannten Sicherheitshinweise beachten.

  • Seite 34: Symbole

    Kapitel III ∗ Klemmen Sie stets die Meßleitungen vom Meßkreis ab, bevor Sie die Meßart umschalten. ∗ Bei Reparaturen an TV-Geräten, Schaltnetzteilen oder Leistungsschaltern können kurzzeitige Spannungsspitzen hoher Amplitude auftreten. Benutzen Sie in solchen Fällen einen TV-Filtertastkopf, um diese Spannungsspitzen auszufiltern. ∗...

  • Seite 35: Sicherheitseinrichtungen

    Kapitel III ∗ Zwei H.B.C. Sicherungen schützen das Gerät vor Überlasten bis zu 600 V bei Intensitätsstrommessungen. ∗ Gehäuseabdichtung gemäß Schutzklasse IP 50. 1.3. Sicherheitseinrichtungen ∗ Öffnen des Batteriefachs ist erst möglich, nachdem der Benutzer die Meßleitungen abgezogen hat. ∗ Bei Messung von Spannungen über 24 V blinkt das Symbol in der Anzeige.

  • Seite 36: Gerätebeschreibung

    Kapitel III GERÄTEBESCHREIBUNG Dieses Multimeter ist stabil, kompakt, spritzwasserdicht, leicht zu ergreifen, und mit einer Gummihülle ausgerüstet. Dadurch kann es in einer Tasche transportiert werden. Es bietet dem Benutzer größtmögliche Sicherheit, optimalen Schutz vor Fehlbedienungen und ein hohes Leistungsspektrum. 2.1. Zentraler Drehschalter Das Multimeter ist ein tragbares, batteriebetriebenes Meßinstrument für Profis.

  • Seite 37: Vorbereitung Vor Der Benutzung

    Kapitel III VORBEREITUNG VOR DER BENUTZUNG 3.1. Anschluß der Meßleitungen Schließen Sie die schwarze Meßleitung an die COM-Eingangsbuchse an (dies gilt für alle Messungen !). Je nach Meßart und Stellung des Drehschalters stecken Sie die rote Meßleitung in die untengenannte Eingangsbuchse : Stellung des Drehschalters Eingangsbuchse V Ω...

  • Seite 38: Selbsttest Der Batterie

    Kapitel III 3.5.2. Selbsttest der Batterie Die Batterie ist schwach, wenn in der Anzeige die Meldung BAT erscheint. Es verbleiben dann noch etwa 12 Betriebsstunden, in denen das Multimeter zwar funktioniert aber ohne Garantie der Leistungsmerkmale. Ersetzen Sie die Batterie schnellstmöglich. 3.5.3.

  • Seite 39: Funktionsbeschreibung

    Kapitel III FUNKTIONSBESCHREIBUNG 4.1. Taste RANGE / AC+DC , Ω, Diese Taste ist in folgenden Funktionen des Drehschalters wirksam : LOW Z AC+DC Mit dieser Taste können Sie : • Von automatischer (Autoranging) Bereichswahl auf manuelle Bereichswahl umschalten (Taste kurz drücken). •...

  • Seite 40: Stellung 10 Adc / 10Aac+Dc

    Kapitel III 4.1.3. Stellung 10 A / 10A AC+DC 10 A DC-Strommessung (Bereiche 10 A Taste AC+DC 10 A AC+DC Das AC+DC Zeichen AC+DC-Strommessung (TRMS) erscheint auf der Anzeige. (Bereiche 10 A AC+DC Taste AC+DC 4.2. Taste MIN/MAX Durch langes Drücken dieser Taste stellen Sie den Überwachungsmodus ein (oder aus), d.h. das Gerät speichert laufend die Meßwerte ein und ermittelt automatisch den Minimalwert (MIN), den Maximalwert (MAX) und den gleitenden Durchschnittswert (AVG) aller bisherigen Messun- gen (Erfassungszeit ≤...

  • Seite 41: Technische Daten

    Kapitel III TECHNISCHE DATEN 5.1. Allgemeine Hinweise Nur die mit Toleranzen oder angekündigten Grenzwerten angegebenen Daten sind zugesicherte garantierte Eigenschaften des Gerätes. Werte ohne Toleranzangaben dienen lediglich zur Information (Norm NFC 42670). Die zusätzlichen Fehler müssen bei Bezugstemperatur in Betracht genommen werden. Wie bei allen Meß- und Prüfgeräten, ist eine Überprüfung in regelmäßigen Abständen erforderlich.

  • Seite 42: Gleichströme

    Kapitel III 5.2.3. Gleichströme Drehschalter- Bereich Genauigkeit Spannungs- Überlast- Sicherung Auflösung (∗) stellung abfall (max) schutz 50 mA 50 mA 0.3 % Anz. + 2 D < 600 mV 600 V F1 + F2 10 µA (∗∗) 10 A 10 A 1 % Anz.

  • Seite 43: Kapazitäten

    Kapitel III 5.2.6. Kapazitäten " HINWEIS Kondensatoren vor jeder Messung grundsätzlich entladen ! Drehschalter- Bereich Abweichung Meßstrom Max. Überlastschutz Auflösung (∗) stellung Meßzeit 50 nF 100 nA < 1 s 10 pF 500 nF 1 µA < 1 s 100 pF 5 µF 10 µA <...

  • Seite 44: Allgemeine Informationen

    Kapitel III 5.2.10. Allgemeine Informationen Mechanische Eigenschaften Abmessungen : 170 x 80 x 35 mm Gewicht (mit Batterie) : 285 g Gehäuse und Platinen : selbstverlöschende Werkstoffe Verpackung Abmessungen : 230 x 155 x 65 mm Gewicht : 385 g Stromversorgung Stromversorgung mit Batterie : 9 V Batterie (Alkali-Batterie) (6LF22)

  • Seite 45: Zubehör

    Kapitel III 5.3. Zubehör 5.3.1. Serienmäßiger Lieferumfang 1 Satz Meßleitungen mit Sicherheits-Tastspitzen AG1063 1 9 V-Blockbatterie (6LF22) AL0042 1 Bedienungsanleitung 906129548 1 Elastomer-Schutzhülle AE0237 5.3.2. Auf Wunsch lieferbar Tastköpfe Hochspannungstastkopf 3 kV HT0203 AC/DC Hochspannungstastkopf 30 kV HT0212 Thermoelement Typ K, 1 mV/°C, allg. Anwendungen und für Oberflächen -25°C bis +350°C HK0210N Opt.
  • Seite 74 Capítulo V Multímetro digital portátil de 5000 puntos, con entrada de corriente...
