Metrix MTX 3281 Bedienungsanleitung Seite 12

Funktionsbeschreibung (Fortsetzung)

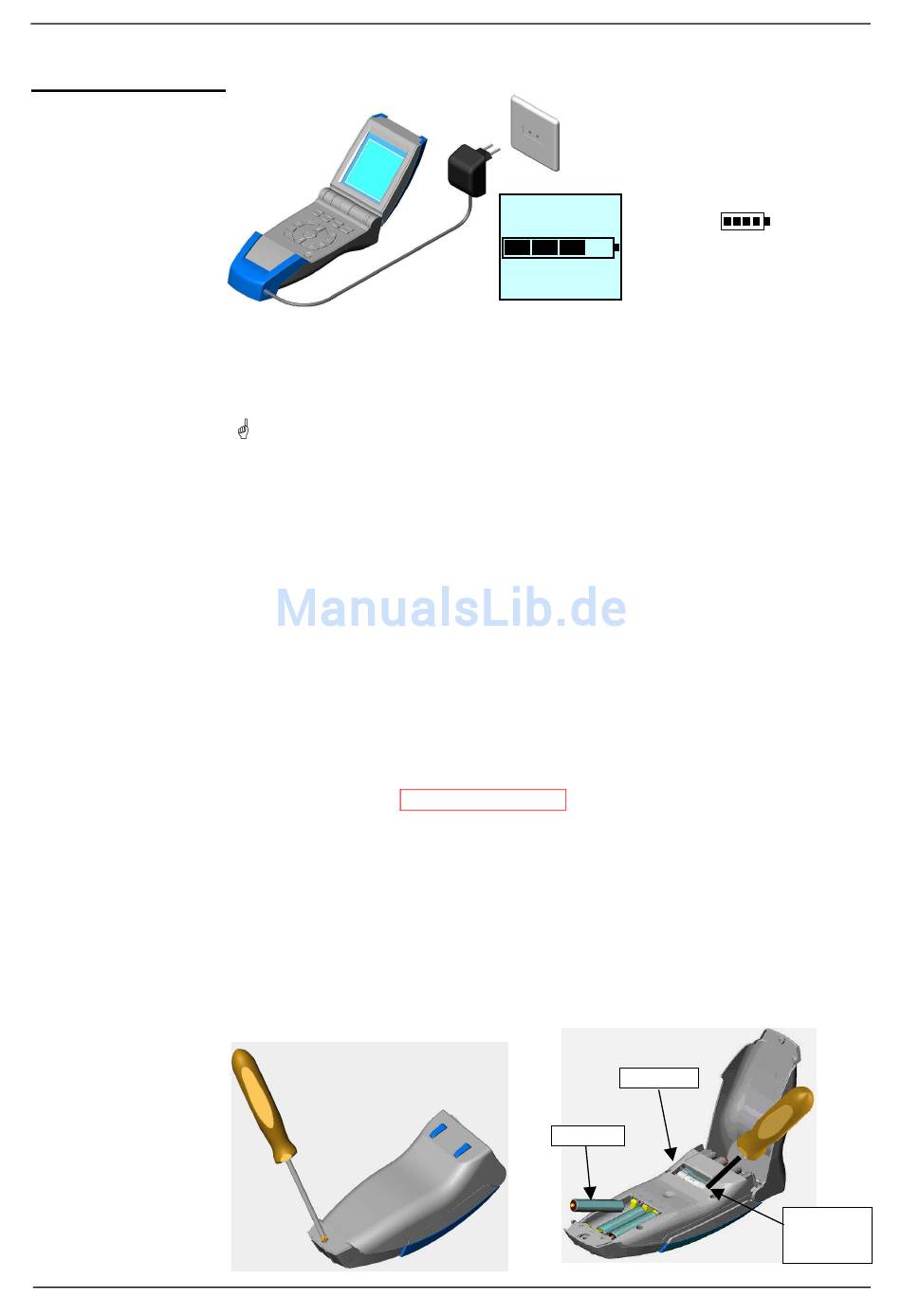

Laden der Akkus bei
ausgeschaltetem
Multimeter
Aufladung von
vollständig entladenen
oder neuen Akkus
Sicherung
"Messung A"
Überprüfung der
Sicherung für
Strommessung
Austausch der
Sicherung oder der
Batterien
Öffnen des
Multimeters,
Zugriff auf das Fach
für Batterien und
Sicherung
12
1. Setzen Sie die Akkus in das Multimeter ein und schließen Sie das Ladegerät an.
2.
Warten Sie ca. 30 Minuten und drücken Sie dann die Taste ON, um das Multimeter
einzuschalten. Verfolgen Sie den Ladevorgang.
Das Laden der Akkus kann bis zu 10 Stunden dauern.
Nach einer Ladezeit von einer Stunde kann das Multimeter für Messungen
eingesetzt werden, indem Sie erneut die Taste ON drücken.
Eine Sicherung stellt einen Schutz bis 11 A bei Strommessungen sicher.
Sie darf nur durch eine Sicherung gleicher Bauart ausgetauscht werden:
11 A, 20 kA, 1000 V, 10 x 38 mm, HPC (hohes Schaltvermögen).
Testen Sie die Sicherung für Strommessung anhand des folgenden Verfahrens:
1. Wählen Sie die Funktion Ampere über die Taste A.
2. Schließen Sie eine Messleitung an Buchse A an.
Überprüfen Sie, ob die Anzeige LEADS vom Display verschwindet
3.
(Vorhandensein einer Leitung). Ist dies nicht der Fall, müssen Sie die
Sicherung austauschen.
Bevor Sie mit dem Austausch der Sicherung oder der Batterien beginnen,
beachten Sie bitte die Sicherheitshinweise am Anfang dieser Bedienungs-
anleitung. Gehen Sie dann folgendermaßen vor:
1. Lösen Sie die Messleitungen vom zu messenden Kreis und ziehen Sie sie vom
Gerät ab.
2. Ziehen Sie beim MTX 3282, MTX 3283
VDC-Netzteils ab.
3. Schalten Sie das Gerät aus.
4. Lösen Sie die Schraube auf der Rückseite des Geräts.
5. Klappen Sie den Deckel auf der Rückseite des Gehäuses auf, um
Zugriff auf das Fach für die Batterien und die Sicherung zu haben.
6. Nehmen Sie die Sicherung oder die Batterien heraus und ersetzen Sie sie
durch identische Modelle.
7. Setzen Sie den Deckel wieder auf und schrauben Sie ihn fest.
Datum und Uhrzeit werden bei herausgenommenen Batterien ca. 1 Minute lang
im Gerät gespeichert. Die aufgezeichneten Messwerte werden ohne Zeit-
begrenzung dauerhaft gesichert.
Schließen Sie das Netzteil nicht an, wenn
sich Batterien im Gerät
Durch den Anschluss des Netzteils
wird der Aufladevorgang gestartet.
Battery charging
Das Symbol
eine Verfolgung des Ladevorgangs.
Sobald die Akkus vollständig
Charge level :
geladen sind, schaltet sich das
50%........75%
Gerät automatisch ab.
das Stromversorgungskabel des 12
Sicherung
Batterien
Grafik-Multimeter 100.000 Digits
Funktionsbeschreibung
befinden.
ermöglicht
Nut für
Schrauben-
dreher
