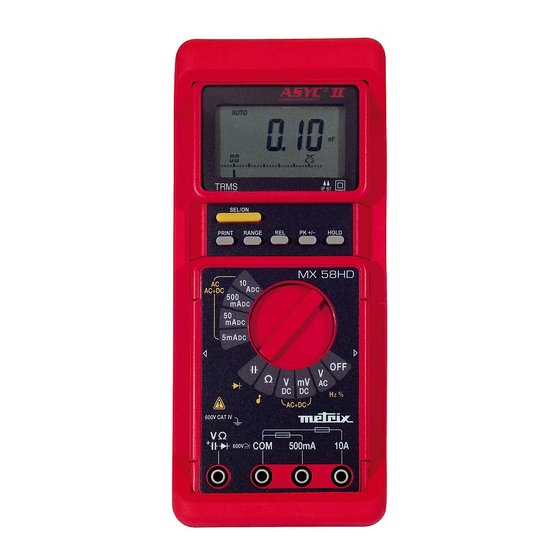

- Seite 1 MX 58HD Notice de fonctionnement User's manual Bedienungsanleitung Libretto d’istruzioni Manual de instrucciones DEUTSCH - Seite 32 Kapitel Copyright © X03051A00 - Ed. 04 - 02/13...
- Seite 2 Multimètre digital portable...
- Seite 3 LEGENDE / CAPTION / BESCHREIBUNG / LEGENDA / LEYENDA Borne d'entrée calibres 11, 12, 13, 14, 15 11 Mesure de tensions alternatives Entrée de référence du multimètre 12 Mesure de tensions 500 mV Borne d'entrée calibres mA 13 Mesure de tensions continues Borne d'entrée calibre 10 A 14 Mesure de résistance Mise sous tension (sélection fonctions secondaires)
-
Seite 4: Inhaltsverzeichnis
Kapitel III INHALTSVERZEICHNIS 1. ALLGEMEINE HINWEISE ........................33 1.1. Sicherheitsregeln..........................33 1.2. Schutzvorrichtungen........................34 1.3. Sicherheitseinrichtungen ........................ 35 1.4. Garantie ............................35 1.5. Wartung, Reparaturen........................35 1.6. Auspacken/Verpacken des Gerätes....................35 2. GERÄTEBESCHREIBUNG ........................36 2.1. Zentraler Drehschalter........................36 2.2. Tasten............................. 36 2.3. -
Seite 5: Allgemeine Hinweise
Kapitel III ALLGEMEINE HINWEISE Sie haben soeben ein tragbares, numerisches 5000 Punkte Vielfachmeßgerät erworben ; wir danken Ihnen für Ihr Vertrauen. Dieses Multimeter entspricht der Sicherheitsnorm EN 61010-1, für elektronische Meß-instrumente. Für Ihre eigene Sicherheit sowie die des Geräts müssen Sie die in dieser Betriebs-anleitung beschriebenen Anweisungen befolgen. -
Seite 6: Öffnen Des Gerätes
Kapitel III ∗ Schalten Sie stets den Strom im Meßkreis ab, bevor Sie bei Strommessungen die Meßkabel an- oder abklemmen und bevor Sie den Meßbereich umschalten. Derartige Unterbrechungen des Stromkreises können Überspannungen hervorrufen, die zum Schmelzen der Sicherungen führen oder das Instrument beschädigen. ∗... -
Seite 7: Sicherheitseinrichtungen
Kapitel III 1.3. Sicherheitseinrichtungen ∗ Öffnen des Batteriefachs oder Auswechseln der Sicherungen sind erst möglich, nachdem der Benutzer die Meßkabel abgezogen hat. ∗ Bei Messung von Spannungen über 24 V blinkt das Symbol in der Anzeige. ∗ Bei einer andauernden Bereichsüberschreitung ertönt ein Warnsignal, um den Benutzer vor den Gefahren zu warnen. -
Seite 8: Gerätebeschreibung
Kapitel III GERÄTEBESCHREIBUNG Dieses Multimeter gehört zur Familie der ASYC II-Geräte (Advanced SafetY Concept der 3. Generation), die dem Benutzer größtmögliche Sicherheit, optimalen Schutz vor Fehl- bedienungen und ein bisher unerreichtes Leistungsspektrum bieten. 2.1. Zentraler Drehschalter Diese Multimeter ist ein tragbares, batteriebetriebenes Meßinstrument für den Profi in Elektrik und Elektronik. -
Seite 9: Inbetriebnahme
Kapitel III INBETRIEBNAHME 3.1. Anschluß der Meßkabel Schließen Sie das schwarze Meßkabel an die COM-Eingangsbuchse an (dies gilt für alle Messungen). Je nach Meßart und Stellung des Drehschalters stecken Sie das rote Meßkabel in die untengenannte Eingangsbuchse : Stellung des Drehschalters Eingangsbuchse VΩ... -
Seite 10: Wartung Des Multimeters
Kapitel III 3.5. Wartung des Multimeters 3.5.1. Selbsttest der Sicherungen Falls die Sicherungen F1 (0,63 A) oder F2 (11 A) durchgebrannt sind, erscheinen die Meldungen "FUSE.1" bzw. "FUSE.2" in der Anzeige. Sind beide Sicherungen defekt, erscheint die Meldung "FUSES". Ersetzen Sie die durchgebrannte(n) Sicherung(en). HINWEIS Der Selbsttest der Sicherung F1 erfolgt nur in Stellung "mA"... -
