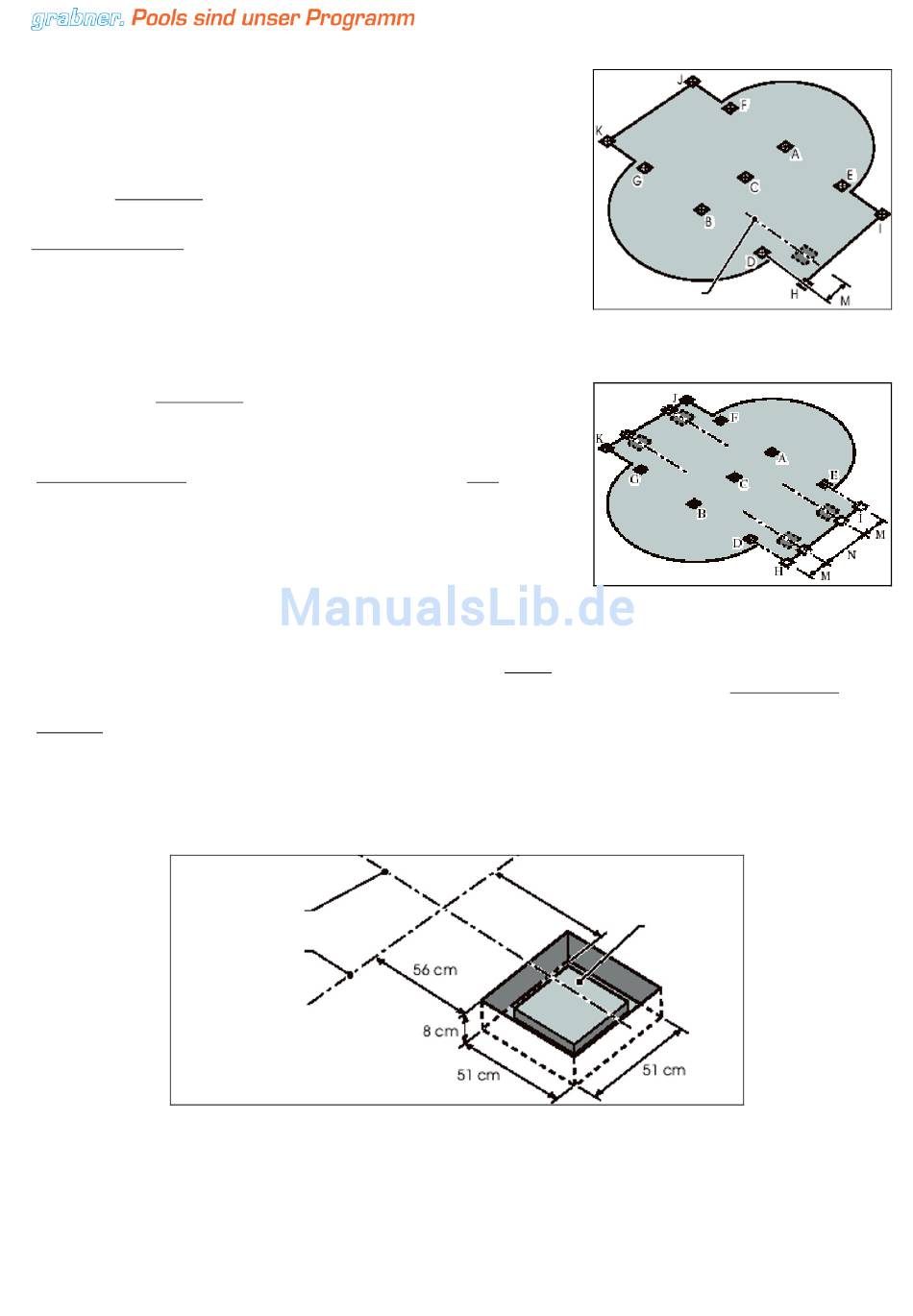

VORBEREITEN FÜR WASCHBETONPLATTEN
Legen Sie nun die Fluchten für die Zugbänder fest. Bestimmen Sie
die Fluchlinie für die erste Waschbetonplatte, indem Sie den
Abstand M vom Mittelpunkt des Pflockes (H) zur Mittellinie der
Platte messen. Den richtigen Abstand M für Ihr Pool bitte der
Maßtabelle entnehmen. Am Rand des geräumten Bereiches einen
Nagel mit Abstand M unter die gespannte Schnur zwischen Pflock
(H) und (I) in den Boden stecken.
Wichtiger Hinweis: Zugbänder und Druckplatten sind nur für die
Montage im Sandbett geeignet
(Bezüglich Umrüstsatz zur Montage auf einer Betonplatte müssen
Sie sich an Ihren Händler wenden siehe auch Seite 6).
Bestimmen Sie auf dieselbe Weise den Abstand (M) von den
anderen Pflöcken (I), (J) und (K). Machen Sie die Gegenprobe,
indem Sie den Abstand N von der Mittellinie der ersten Wasch-
betonplatte bis zur Mittellinie der nächsten Waschbetonplatte
messen. Den richtigen Abstand N für Ihr Pool entnehmen Sie bitte
wieder der Maßtabelle.
(Wichtiger Hinweis: Das 5,40m x 3,60m Pool hat nur eine Wasch-
betonplatte pro Seite; daher entfällt Abstand N.
Das 7,20m x 3,60 m Pool hat drei Waschbetonplatten pro Seite.
Bestimmen Sie die Maße (M) und (N) auf der anderen Seite des
Pools zwischen den Pflöcken (J) und (K). Spannen Sie eine Schnur
zwischen den beiden Pflockpaaren auf den einander gegenüber-
liegenden Seiten des geräumten Bereichs spannen, um die Mittel-
linie der Waschbetonplatten zu markieren.
Sprühen Sie nun mit dem Kalkspray entlang der gespannten Schnüre. Überprüfen Sie nochmals die
Messwerte. Stellen Sie sicher, dass der Abstand M und N genau mit den Abstandswerten übereinstimmt,
die in der Maßtabelle angegeben sind, und dass die Mittellinien der Waschbetonplatten genau parallel sind.
Entfernen Sie die Schnüre.
(Hinweis: Die Schnüre aufbewahren. Sie werden später wieder vorübergehend gebraucht, nachdem Sie die
Löcher für die Waschbetonplatten ausgegraben haben, um mit ihrer Hilfe nochmals zu prüfen, ob die
Löcher parallel sind.) Messen Sie ausgehend von der Außenbegrenzung auf den am Boden gesprühten
Fluchten ca. 56 cm aus. Heben Sie vorsichtig für jede vorgesehene Waschbetonplatte ein Loch aus. Die
Löcher nicht zu breit und zu tief graben. Die Tiefe soll ungefähr 8 cm betragen. Die Größe knapp über
30x30 cm. Der Boden entlang den Lochkanten muss fest und unberührt bleiben.
Markierte Mittellinie
des Pools
Fadenline zwischen
Pfahl D und E oder F
und G (die Poolwand
Wird auf dieser
Linie liegen)
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
Poolwandlinie
AUFSTELLUNGSANLEITUNG ATLANTISPOOL „OVAL"
Auf der
Waschbetonplatte
markierte Fluchtlinie
66 cm bis zur Vorderkante
der Waschbetonplatte
Waschbeton-
platte 30x30cm
9
