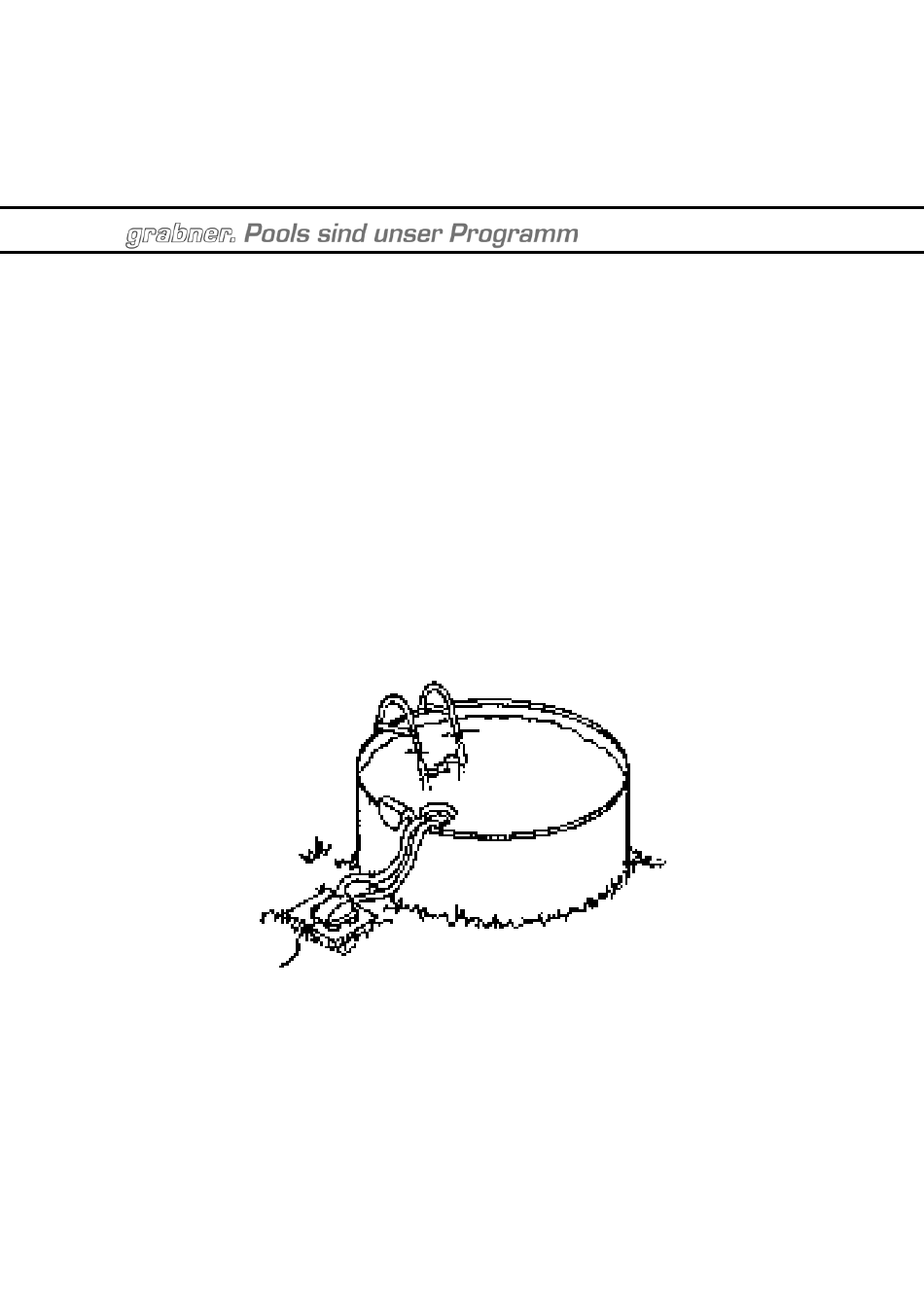

AUFBAUANLEITUNG
KOMBIPOOL "STANDARD"
Bitte lesen Sie das Handbuch aufmerksam durch, bevor Sie mit
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, 81825 München Tel:+49-89-451089-3, Fax: +49-89-451089-44
FÜR
3,60 x 0,90 m
und
4,50 x 0,90 m
12' splasher pool complete AP
15' splasher pool complete AP
der Montage beginnen.
BA 0107.2
Version A
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für grabner STANDARD

Inhaltszusammenfassung für grabner STANDARD

  • Seite 1 12' splasher pool complete AP 15' splasher pool complete AP Bitte lesen Sie das Handbuch aufmerksam durch, bevor Sie mit der Montage beginnen. Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41 Grabner GmbH, Truderinger Straße 282, 81825 München Tel:+49-89-451089-3, Fax: +49-89-451089-44...

  • Seite 2: Sicherheitshinweise Für Poolbesitzer

    AUFBAUANLEITUNG FÜR KOMBIBECKEN "STANDARD" 3,6 x 0,9 m und 4,5 x 0,9 m Naturmaße: Ø 3,66 m bzw. Ø 4,57 m WICHTIGER HINWEIS Bevor Sie mit der Poolmontage beginnen, überprüfen Sie die einzelnen Teile bzw. die Stückzahl anhand der beiliegenden Stückliste.

  • Seite 3: Markieren Des Aufstellungsplatzes

    8. Alkoholisierte Personen dürfen das Schwimmbecken auf keinen Fall benützen. 9. Achten Sie auf die Einhaltung der Wasserwerte bezüglich pH- und Chlorwert, um eine ausreichende Wasserdesinfektion sicher zu stellen. 10.Als Aufstellungsort für Ihr Pool eignet sich am besten Ihr Garten. Dachterrassen, Balkone, Garagendächer oder nicht 100 % waagrechte Asphaltflächen sind als Aufstellungsort nicht geeignet.

  • Seite 4: Zusammenbau Des Bodenringes (Bild 2)

    WICHTIGE HINWEISE ZUR EINEBNUNG DES AUFSTELLUNGSPLATZES: (Bild 1) • Nachdem Sie den Rasen im Bereich des Aufstellungsplatzes entfernt haben, nehmen Sie eine Latte, die um ca. 5 cm länger als der Beckenradius ist. Lattenlänge für Kombibecken 3,66 m = 190 cm Lattenlänge für Kombibecken 4,57 m = 235 cm •...
  • Seite 5 • Die Bodenschienen beim Kombibecken 3,60 m Ø sollten ca. 2,2 cm, beim Kombibecken 4,50 m Ø 3,2 cm ineinandergesteckt werden. Bild 2 Schnur Pflöcke Bodenschiene MONTAGE DER BECKENWAND (Bild 3) Achtung: Nicht bei windigem Wetter durchführen ! • Ihre Beckenwand hat zwei Ausstanzungen, in die in der Folge die Absaug- und Einströmdüse eingebaut werden.
  • Seite 6 Bild 3 Beckeninnenseite Klebeband Beckenaußenseite WICHTIGER HINWEIS: Überprüfen Sie nun noch einmal den Aufstellungsplatz. Dieser darf keinesfalls mehr als 2 cm schief sein, ansonsten könnte dies zu Schäden am Schwimmbecken führen. Gegebenenfalls müssen Sie die Beckenwand und den Bodenring neuerlich entfernen, um den Platz nachzuebnen.
  • Seite 7 • Lassen Sie nun langsam Wasser in den Pool ein, bis er ca. 2,5 cm gefüllt ist. Wenn sich das Wasser auf einer Stelle sammelt, so ist klar, daß der Poolboden nicht waagrecht ist. Diesfalls müßte die Folie wieder demontiert und der Beckenboden ordnungsgemäß...

  • Seite 8: Montage Der Kartuschenfilteranlage E 2000

    MONTAGE DER ABSAUG- UND EINSTRÖMDÜSE (Bild 6) • Nachdem der Wasserstand eine Höhe von 5 cm unter die Ausnehmung der Stahlwand erreicht hat, schneiden Sie ein kreisrundes Loch in die Innenfolie für die Einströmdüse. Verwenden Sie dabei die kreisrunde Öffnung des Stahlmantels als Schablone.
  • Seite 9 Achtung: Die Filteranlage muß vor Benützung des Schwimmbeckens stets spannungsfrei (ausgesteckt) sein. Die Filterpumpe muß mindestens 60 cm von der Beckenwand entfernt sein ! Der Elektroanschluß ist von einem konzessionierten Elektrounternehmen entsprechend den Bestimmungen der ÖVE anzuschließen ! Außerdem muß die Zuleitung mit einem Fehlerstromschutzschalter von 30 mA., dessen Funktion überprüft wurde, ausgestattet sein.

  • Seite 10: Montage Der Filterkartusche Und Des Skimmer-Schwimmers

    SCHLAUCHANSCHLUSS FÜR BECKEN MIT ABSAUG- UND EINSTRÖMDÜSE (Bild 8) • Nehmen Sie nun den ca. 61 cm langen Schlauch (1) und stecken Sie diesen auf den Schlauchanschluß der Skimmerunterseite. • Stecken Sie das zweite Schlauchende auf den Anschluß der Absaugdüse auf der Beckeninnenseite.
  • Seite 11 CHLORINATORSCHIEBER Der Chlorinatorschieber muß stets ordnungsgemäß geschlossen sein (am oberen Ende eingerastet). Öffnen Sie den Chlorinator nur zu dem Zwecke der Nachfüllung von Chlortabletten (20 g Tabletten). Pressen Sie dazu den kleinen Handgriff am oberen Ende Richtung Beckeninnenseite und ziehen Sie den Schieber heraus. Achtung: Entfernen Sie den Chlorinatorschieber nicht, so lange ungelöste Chlortabletten im Füllbereich sind.
  • Seite 12 WICHTIGE HINWEISE: Reinigen und überprüfen Sie Ihre Filterkartusche zweimal wöchentlich. Am besten läßt sich Ihre Filterkartusche im trockenen Zustand reinigen. Bürsten Sie die Lamellen der Filterkartusche aus. Gegebenenfalls können Sie die Zwischenräume auch aussaugen (Staubsauger). Reinigen Sie außerdem den Schwimmer, falls erforderlich, von Laub und dergleichen. Eine verschlossene, stark verschmutzte Filterkartusche führt zur Reduktion des Wasserdurchlasses zur Pumpe und kann gegebenenfalls zu Pumpenschäden führen.

  • Seite 13: Warnhinweise

    WARNHINWEISE Diese Leiter ist für ein maximales Körpergewicht von 90 kg ausgelegt. Stellen Sie die Leiter an der Beckenaußenseite auf Waschbetonplatten oder einen sonstigen festen Untergrund. Die Leiter sollte nicht von mehreren Personen gleichzeitig benützt werden und ist nicht dazu da, als Sprungbrett oder Spielzeug zu verwenden. Aus Sicherheitsgründen sollte die Beckenleiter bei Nichtbenützung des Schwimm- beckens aus dem Becken herausgenommen werden.

  • Seite 14: Empfehlungen Für Die Inbetriebnahme Im Frühjahr

    c) Entfernen Sie die Filteranlage, den Einhängskimmer sowie die dazugehörigen Schläuche und reinigen Sie dieselben. Nehmen Sie die Leiter aus dem Becken heraus. Die Absaug- und Einströmdüse werden nicht demontiert. d) Lagern Sie die Filteranlage, den Einhängskimmer, die Leiter und die Schläuche in einem frostsicheren Raum.
  • Seite 15 ERSATZTEILLISTE FÜR KOMBIBECKEN "STANDARD" Teil Nr. Bezeichnung Stück Stahlmantel Folie Handlauf breit Handlauf schmal Bodenschiene breit Bodenschiene schmal Poolcoping Stahlmantelschraubensatz Schwimmer Filterkartusche Skimmergehäuse Skimmerhalterung Schlauchhalteklammer Chlorinatorschieber Außenteilskimmerhalterung Schrauben Kontermutter Düsendichtung Düsendurchführung Leiterbogen Versteifung Leiterbein Kunststoffstufe Stufenstange Leiterschraubensatz Motoreinheit Pumpenrad Pumpengehäuse Schlauchanschlußstück...
  • Seite 16 ERSATZTEILE...
  • Seite 17 ALS ZUSATZAUSSTATTUNG EMPFEHLEN WIR IHNEN: WASSERPFLEGE Wasserpflege: Die richtige Anwendung von Markenwasserpflegemittel sichert Ihnen eine optimale Lebensdauer Ihres Beckens. Ihr Familypool-Fachberater erklärt Ihnen gerne Wirkungsweise und Komponenten des vom Hersteller empfohlenen Cranpool Wasserpflegesystems ! BODENSAUGER JED VAC 100 FUSSBECKEN, KESCHER MIT STANGE, THERMOMETER SOLARPLANE, ABDECKPLANE Symbolfotos...
