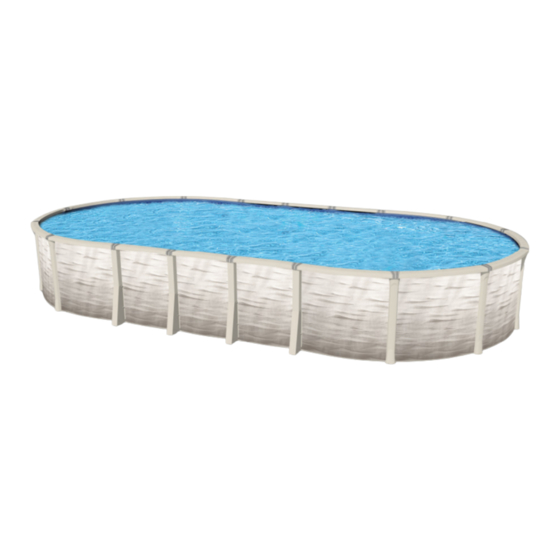

grabner OPUS-POOL OVAL Aufstellungsanleitung
  1. Anleitungen
  2. Marken
  3. grabner Anleitungen
  4. Schwimmbäder
  5. OPUS-POOL OVAL
  6. Aufstellungsanleitung

grabner OPUS-POOL OVAL Aufstellungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

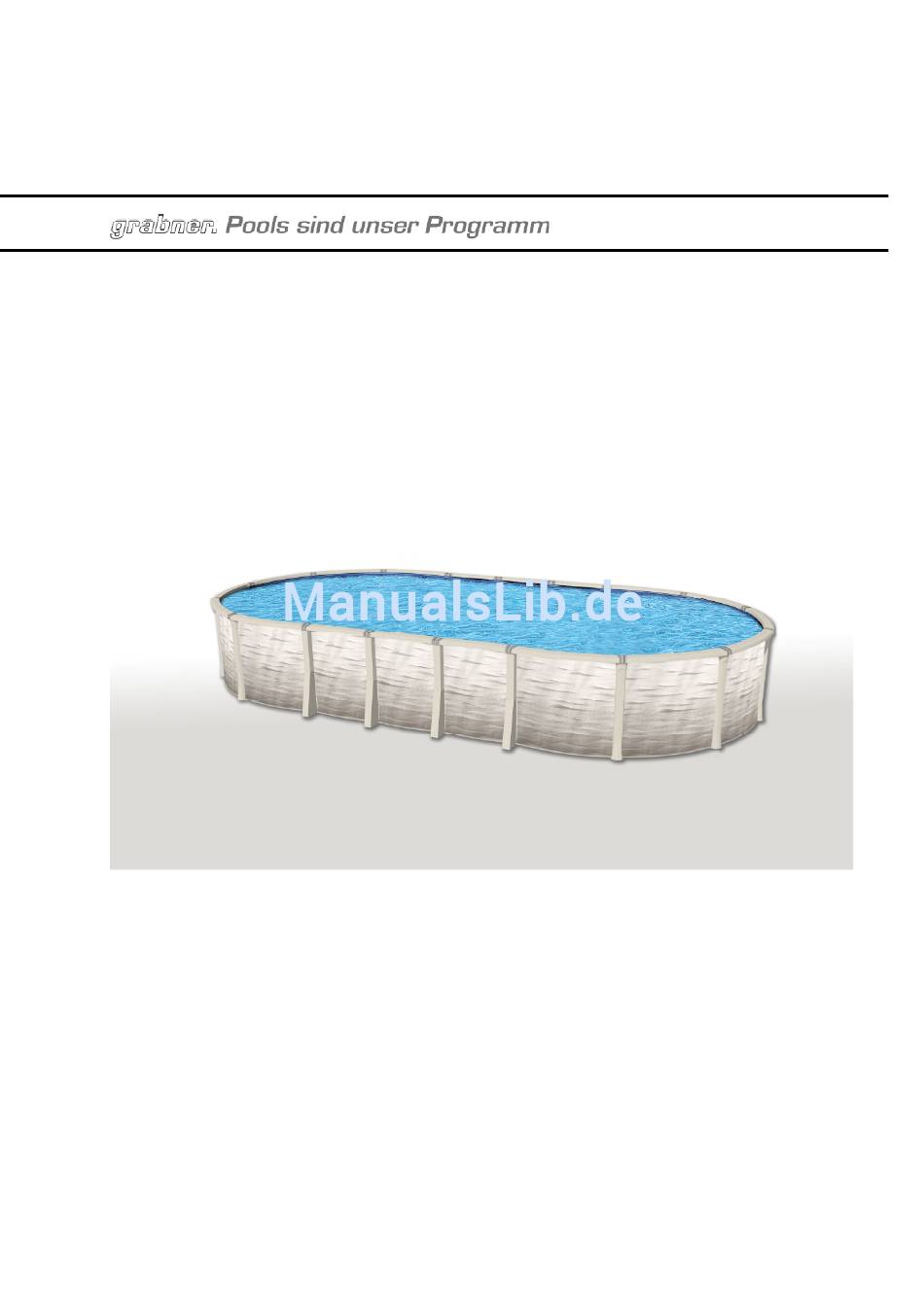

AUFSTELLUNGSANLEITUNG
Bitte lesen Sie das Handbuch aufmerksam durch, bevor Sie mit der Montage
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, 81825 München Tel:+49-89-451089-3, Fax: +49-89-451089-44
FÜR
FÜR
FÜR
FÜR
„OPUS- - - - POOL OVAL"
„OPUS
POOL OVAL"
„OPUS
„OPUS
POOL OVAL"
POOL OVAL"
beginnen.
BA 0106.17
Version A
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für grabner OPUS-POOL OVAL

Inhaltszusammenfassung für grabner OPUS-POOL OVAL

  • Seite 1 POOL OVAL“ „OPUS „OPUS POOL OVAL“ POOL OVAL“ Bitte lesen Sie das Handbuch aufmerksam durch, bevor Sie mit der Montage beginnen. Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41 Grabner GmbH, Truderinger Straße 282, 81825 München Tel:+49-89-451089-3, Fax: +49-89-451089-44...
  • Seite 2 AUFBAUANLEITUNG FÜR OPUS-POOL OVAL Lesen Sie die Montage- und Bauanleitung gewissenhaft durch, bevor Sie mit dem Aufstellen des Schwimmbeckens beginnen. Die Konstruktion wurde von erfahrenen Technikern entwickelt und in allen Teilen gut durchdacht. Schwierigkeiten treten nur dann auf, wenn diese Anleitung in irgendeiner Weise nicht genau befolgt wird.

  • Seite 3: Sicherheitshinweise Für Poolbesitzer

    SICHERHEITSHINWEISE FÜR POOLBESITZER Diese Sicherheitshinweise sind unbedingt einzuhalten: 1. Lassen Sie Ihre Kinder niemals unbeaufsichtigt im oder außerhalb des Poolbereiches. Eltern haften für Ihre Kinder ! 2. Dieses Schwimmbecken ist aufgrund seiner Wassertiefe nicht zum Hineinköpfeln oder - springen geeignet. Eine Nichtbeachtung dieses Punktes kann zu gesundheitlichen Schäden führen ! 3.
  • Seite 4 Material nicht dem Gewicht des pools und der wassersäule standhalten wird, tragen Sie höhere Stelle in der Grundfläche ab.. ACHTUNG! Grabner-pools ist nicht verantwortlich für jedwede Schäden an Ihrem Pool, die durch Nichteinhaltung der Aufbauanleitung entstanden sind. Der Aufbau des Pools auf einem weichen oder nicht wasserwaage-ebenen Grund hebt die Gewährleistung...

  • Seite 5: Schritt 1.2: Vormontage Des Geraden Mittelteiles

    SCHRITT 1.2: VORMONTAGE DES GERADEN MITTELTEILES ACHTUNG: Für die Benennung der Teile halten Sie bitte Nachschau im ANHANG unter TEILELISTE. Zugband-Endkanal 1.2.1: Legen Sie den Zugband-Endkanal über die Untere U-Profil-Schiene. 1.2.2: Richten Sie die Schraubenlöcher des Zugband- Endkanals auf die der Unteren U-Profil-Schiene aus, setzen Sie jedoch zur Zeit noch keien Schrauben ein! 1.2.3: Schieben Sie eine Stahlstütze über den Zugband-Endkanal in Verlängerung der Schraubenlöcher.
  • Seite 6 1.2.5: Alle Schraubenlöcher müssen aufeinander ausgerichtet sein. Verwenden Sie 5/16” x 5” /12,5 x 0,8 cm Schrauben und 5/16” / 0,8 cm Schraubenmutter für die Verbindung der unteren U-Profile und 5/16” x 4 1/2” / 11,4 x 0,8 cm rostfreie Stahlschrauben, um die Winkelbleche mit der Stahlstütze zu verbinden.
  • Seite 7 1.2.8: Platzieren Sie eine Verbindungsplatte aus Stahl auf jeder Stahlstütze. Die Schraubenlöcher der Verbindungsplatte müssen auf die Löcher der Stahlstütze ausgerichtet werden, die Verbindungsplatte wird mit der Stahlstütze seitlich mit #10 Schrauben fixiert. Verfahren Sie in gleicher Weise mit allen Stehern des geraden Mittelteiles.
  • Seite 8 STEP 1.3: AUSMESSEN UND POOLANLAGE AUSMESSEN ACHTUNG: Es ist unbedingt notwendig, das zur Verfügung stehende Gelände vor der Montage auszumessen, um den Platzbedarf für das Pool zu prüfen und den richtigen Platz für Ihr Pool auszuwählen. Die Maße des Pools finden Sie im ANHANG unter ECHTMASSE. 1.3.1: Nachdem Sie sich für einen Platz entschieden haben, markieren Sie das Zentrum mit einem Pflock.
  • Seite 9 Anlage des Mittelteiles 1.3.6: Suchen Sie im ANHANG – DIMENSIONEN für die Breite des Pools, angegeben mit dem Maß "B". 1.3.7: Schlagen Sie auf die Längsmittelachse bei den drei Pflöcken einen exakten rechten Winkel. Tragen Sie auf den drei Querfluchten jeweils die Hälfte des Maßes "B" in beiden Richtungen auf, markieren Sie die Streckenenden mit einer Sprayfarbe.

  • Seite 10: Schritt 1.4: Einebnen Des Platzes

    SCHRITT 1.4: EINEBNEN DES PLATZES 1.4.1: Ebnen Sie den Platz mittel Schaufel, Rechen und einem optischen Nivelliergerät. Entfernen Sie alle Berge, tragen Sie alle Erde bis zu dem tiefsten Punkt ab. GEBEN SIE KEINE ZUSÄTZLICHE ERDE DAZU! Aufgeschüttetes Material gibt nicht die erforderliche Festigkeit des Untergrundes, die bei der Wassersäule notwendig ist.
  • Seite 11 Maß “C”. Tragen Sie es auf der Längsmittelachse vom Mittelpflock in beide Richtungen auf. Markieren Sie den Punkt wieder mit Pflöcken. Schlagen Sie in diesen Punten eine Flucht im rechten Winkel auf die Längsmittelachse, markieren Sie sie mit Farbspray. Messen Sie wieder das halbe Maß “B” auf beiden Seiten der neuen Querachsen ab.
  • Seite 12 A) Nachdem Sie die Waschebtonplatten aufgelegt haben, messen Sie nochmals die Graberntiefe, die etwa 5 cm betragen muss. B) Prüfen Sie, ob die Waschbetonplatte alle waagrecht verlegt sind, und ob sie die gleiche Oberkante wie die Umgebung haben. Verwenden Sie eine Wasserwaage. C) Prüfen Sie, ob alle Waschebtonplatten auf dem gleichen Niveau liegen.
  • Seite 13 1.5.3.3: Sind alle Steherelement an einer Seite aufgestellt und eingerichtet, prüfen Sie ihre Oberkante mit einem Nivelliergerät. Prüfen Sie beide senkrechten Achsen mit einer Wasserwaage, messen Sie die Abstände mit einem Maßband nach. 1.5.3.4: Alle Steherelemente müssen dieselbe Oberkante aufweisen. Ist einer zu hoch oder zu niedrig, muss nachgearbeitet werden, bis dieselbe Oberkante errreicht ist.
  • Seite 14 1.5.5: Überprüfung der Niveaus und der Ausrichtung der Steher - Prüfen Sie, ob die Steher ordenltich ausgerichtet sind und auf demselben Niveau. - Überprüfen Sie die Senkrechte des Stehers und die Oberkante mit der Wasserwaage. - Übewrprüfen Sie die Niveaus des Zugband-Endprofils mit einem Nivelliergerät; hier wird der Stahlmantel platziert werden.
  • Seite 15 1.5.7.3: Montieren Sie die Druckplatten, wie in Schritt 1.5.4.1 bis 1.5.4.6. beschrieben. 1.5.7.4: Prüfen Sie erneut die Niveaukoten und die Ausrichtung der Mittelkonstruktion, wie in Schritt 1.5.5. beschrieben. 1.5.7.5: Bei diesem Stand decken Sie diese Seite der Konstruktion NOCH NICHT mit Kiessplitt Step 1.5.8: Ist die Mittelkonstruktion eingerichtet und miteinander verschraubt, ist es notwendig, zur Überprüfung die Diagonalen zu messen.
  • Seite 16 1.5.8.3: Vergleichen Sie beide Maße! Die Maße müssen identisch sein. Liegen unterschiedliche Maße vor, verschieben Sie die Steher an der Seite, bei der noch keine Kiessplittfüllung aufgebracht ist, soweit, bis beide Maße gleich sind. 1.5.9: Heben Sie das Niveau der Zugbänder in der Mitte um etwa 1,3 cm mit Kiessplitt oder Sand. Dies hilft zum Ausgleich des Wasserdruckes, wenn das Becken einmal gefüllt ist.
  • Seite 17 1.5.13.2: Markieren Sie den Mittelpunkt dieses Abstandes mit einem Pflock. 1.5.13.3: Markieren Sie ebenfalls den Mittelpnkt des Abstandes zwischen den Stehern des gegenüberliegenden Steherpaares. 1.5.13.4: Wiederholen Sie den Schritt 1.5.8 (Messung der Diagonalen). Den Schnittpunkt der Diagonalen markieren Sie ebenfalls mit einem Pflock. 1.5.13.5: Suchen Sie im ANHANG - DIMENSIONEN nach dem Längenmaß...
  • Seite 18 1.5.13.8: Knüpfen Sio eine Schnur an einen der Endpflöcke. 1.5.13.9: Straffen Sie die Schnur zu einem der Steher und ziehen Sie einen Kreis zu dem gegenüberliegenden Steher, markieren Sie den Kreis mit Farbspray. Wiederholen Sie diesen Schritt auf der anderen Seite.

  • Seite 19: Schritt 2.1: Bodenschienen Und Bodenschienenverbindungsplatten

    SCHRITT 2: MONTAGE DER RUNDUNGEN DES POOLS SCHRITT 2.1: BODENSCHIENEN UND BODENSCHIENENVERBINDUNGSPLATTEN SCHRITT 2.2: ÜBERPRÜFUNG SCHRITT 2.1: Bodenschienen und Bodenschienenverbindungsplatten Bodenschienenverbindungsplatte (Gerader Teil) 2.1.1 : Befestigen Sie eine Bodenschienenverbindungsplatte an dem Zugband-U- Profil. Verbindungsstück für 1,6 cm 5/8” Verbindungsstück für 2,5 cm 1” Schienen Schienen 2.1.2 : Entfernen Sie jeden Schmutz oder Erdmaterial zwischen dem Verbindungsstück und dem...

  • Seite 20: Modell Opus Anordnung

    Gerader teil 2.1.5 : Montieren Sie die geraden Bodenschienen zwischen den Stehern. Die Bodenschiene muss in die dafür vorgesehene Führung des verbindungsstückes gesteckt warden. Entfernen Sie allfällige Erde oder Steinchen. 2.1.6 : Dann montieren Sie das Übergangsstück (erstes Stück nach dem geraden Teil, Übergang zu dem runden Teil).
  • Seite 21 Poolboden und Hohlkehle ACHTUNG: Wenn Sie Bodenvlies (Geotextil) als Schutz der Schwimmbadfolie verwenden, ist es notwendig, eine dünne Schicht aus Kiessplitt darunter aufzubringen. Legen Sie die Schwimmbadfolie niemals direkt auf die Kiessplitt-Schicht. 2.1.10 : Bevor Sie den Bodenschienenkreis vollständig schließen, bringen Sie noch in der Mitte des Pools Sand bzw.

  • Seite 22: Schritt 2.2: Überprüfung

    Schritt 2.2: Überprüfung ACHTUNG: Ist der Sand oder Kies aufgebracht, nehmen Sie Kontrollmessungen vor. Nur für runden Teil 2.2.1: Befestigen Sie wieder eine Schnur an einem Pflock am Ende der Längsmittelachse. 2.2.2: Ziehen Sie die Schnur zu dem ersten Steher straff und machen Sie in gespanntem Zustand einen Kreis zu dem gegenüberliegenden Steher.
  • Seite 23 3.4: Mit der Hilfe von mindestens drei Personen wickeln Sie den Mantel so ab, dass die gemusterte Seite zu der Außenseite des pools gerichtet ist. Achten Sie darauf , dass die Ausschnitte von Skimmer und Düse oben zu liegen kommen (Die Ausschnitte befinden sich innerhalb der ersten 2 m des Mantels.) 3.5: Setzen Sie den Mantel vorsichtig in die Bodenschienenkreis...
  • Seite 24 Innenseite jeder Bodenverbindungsplatte, sodass die Bodenscheinen an jeder Verbindungsplatte auseinander rücken und der Umfang des Bodenscheinenkreises größer wird. Der Abstand zwischen den Bodenschienen innerhalb jeder Verbindungsplatte soll rund um das Pool immer gleich groß sein! Wenn beide Mantelenden sich überlappen, gehen Sie sicher, dass die beiden Aluminiumleisten sowohl nach außen als auch nach innenzeigen.
  • Seite 25 ACHTUNG! Wegen des großen Wasserdruckes gegen die Stahlwand ist es notwendig, dass alle Schrauben fest angezogen werden. - Beginnen Sie mit der Verschraubung von unten nach oben. - Jedes Schraubloch muss verwendet werden! - Gehen Sie sicher, dass der Stahlmantel überall fest aufliegt in den Bodenschienen und dass er eine perfekte Kreislinie bildet in der Rundung.

  • Seite 26: Schritt 4: Montage Der Steher

    Schritt 4: Montage der Steher 4.1 - A: Lassen Sie das untere Ende eines Stehers in den Haken der Bodenverbindungsplatte einrasten. 4.2 : Richten Sie den Steher in senkrechte Position and prüfen Sie, ob alle Haken am Steherfuß ordnungsgemäß in der Bodenverbindungsplatte eingerastet sind. Unterer Teil des Stehers Bodenverbindungsplatte 4.3: Richten Sie den Steher so aus, dass die obere Schienenverbindungsplatte auf der...

  • Seite 27: Schritt 5: Poolboden Und Hohlkehle

    ACHTUNG: Die Hohlkehle ist unbedingt dazu notwendig, um ein mögliches Ziehen der Folie unter den Mantel durch den wasserdruck zu vermeiden. Sie unterstützt auch die Folie an einer sehr ebanspruchten Stelle. Grabner-pools lehent jede Verantworung für Schäden und Folgeschäden, wenn die Hohlkehle fehlt oder nicht ausreichend angelegt wurde. Verwednen Sie formabrane Sand; im Handel gibt es vorgefertigte Styroporkeile zur Unterlegung.
  • Seite 28 Sand Hohlkehle 5.1.2: Die Hohlkehle sollte mindestens 7 cm hoch sein an dem Stahlmantel unmd in einer sanften Neigung zur Poolinnenseite hin auslaufen. Verdichten Sie den Sand und entfernen Sie allfällige kleine Steine. ODER Styropor Hohlkehle 5.1.2 : Platzieren Sie die vorgefertigten Styroporkeile entlang dem Stahlmantel.
  • Seite 29 Schritt 5.2.2 – Montage der Overlap Folie 5.2.2.1: Entfernen Sie eine Handlaufschiene. 5.2.2 - B2: Ziehen Sie die Folie sorgsam nach außen über den Mantel und fixieren Sie die Folie am Mantel mit einem Stück Poolcoping. 5.2.2 Stecken Sie anschließend wieder die Handlaufschiene über den Mantel mit Folie und Poolcoping! 5.2.2 Damit die Überlappung der Folie von außen nicht sichtbar ist, können Sie diese aufrollen und unter dem...
  • Seite 30 5.2.2 Wiederholen Sie diese Schritte, indem Sie das ganze Becken nach und nach umrunden! ACHTUNG : Ziehen Sie nicht an zwei gegenüberliegenden Stellen gleichzeitig die Folie über den Mantel. Vermeiden Sie die Entstehung von Falten. Beginnen Sie an einem Punkt und gehen Sie von diesem aus nach und nach in einer Richtung um das ganze Becken.

  • Seite 31: Schritt 6: Montage Von Handlauf Und Handlaufverbindungskappen

    5.2.8: Bevor Sie weiter fortfahren, prüfen Sie bitte die Abstände zwischen den Handlaufschienen. Diese sollten ungefähr gleich groß sein wie bei den jeweiligen Bodenschienen. 5.2.9: Füllen Sie das Pool weiter, bis ungefähr die Hohlkehle vollständig unter Wasser ist. Glätten Sie die Folie immer weiter aus, indem Sie die Folie immer wieder vorsichtig ein wenig über den Mantel hinausziehen und jeweils gleich wieder mit Poolcoping und Handlaufschiene fixieren.
  • Seite 32 Schraublöcher Schraublöcher 6.3 : Verwenden Sie 2,5 cm/ 1 inch Schrauben, um die Handlaufscheinen anzuschrauben. Die Schrauben in den runden Schraublöchern klemmen die Stabilisierungsclips ein. Wenn Sie diese Schrauben festziehen, gehen Sie vorher sicher, ob die Stabilisierungsclips richtig unter der Verbindungsplatte eingeschoben sind.
  • Seite 33 6.5 : Prüfen Sie erneut beide senkrechten Achsen der Steher mit einer Wasserwaage, drücken Sie gegebenenfalls den Steher leicht nach innen, bevor Sie die Verschraubung fest anziehen. Installieren Sie die zusätzliche Ausstattung (Skimmer, Düse, Filter,…) entsprechend den jeweiligen Aufbauanleitungen. 6.6 : Bringen Sie noch die runden Logoteile am Handlauf an. MONTAGE DER HANDLAUFKAPPEN Handlaufkappe 6.7 : Führen Sie die beiden linken und rechten Vorsprünge über die Haken der Handlaufschiene.
  • Seite 34 EINWINTERUNGSANLEITUNG Sehr geehrter Kunde ! Wir bitten Sie folgende Punkte zur Einwinterung Ihres Schwimmbeckens wie nachstehend angeführt zu beachten. 1) Senken Sie den Wasserspiegel um ca. 20 bis 25 cm ab, sodass dieser unter die Öffnung des Einbauskimmers, der Einströmdüsen und der Unterwasserscheinwerfer wie auch der Gegenstromanlage fällt.

  • Seite 35: Versicherung Von Schwimmbecken

    Die Hersteller empfehlen Cranpool-Markenwasserpflege als bestmögliche Pflege für Ihr Schwimmbecken. Eine unsachgemäße Anwendung von Wasserpflegemittel und mangelhafter Wartung Ihres Pools kann Ihren Anspruch auf Garantie bzw. Gewährleistung beeinträchtigen. VERSICHERUNG VON SCHWIMMBECKEN Auch Ihr Schwimmbecken kann Ursache für einen Unfall oder einen Schaden sein. Wir ersuchen Sie daher, die Abdeckung von Risiken in Zusammenhang mit der Errichtung, dem Betrieb und dem Besitz Ihres Schwimmbeckens zu prüfen.
  • Seite 36 ANHANG – DIMENSIONEN – OPUS 12’ X 20’ 12’ X 24’ A = 7’ 4’’ A = 10’ 10’’ B = 12’ B = 12’ C = 21” C = 42’’ 15’ X 26’ 15’ X 30’ A = 11’ 7” A = 15’...
  • Seite 37 ANHANG – TEILELISTE - OPUS OVAL RESIN 12 x 15 x 15 x 18 x 18 x Piece part Description 36836 Bodenschiene 5/8" 6' 0" R 56" L 36837 Bodenschiene 5/8" 7' 6" R 55-3/4" L 36838 Bodenschiene 5/8" 9' 0" R 55-1/2" L Übergangsschiene 5/8"...

  • Seite 38: Anhang - Explosionszeichnung

    ANHANG – EXPLOSIONSZEICHNUNG Rundung...
  • Seite 39 Gerader Mittelteil...

  • Seite 40: Anhang - Echtmasse

    ANHANG – ECHTMASSE...
