Skimmermontage
Bauen Sie die Skimmereinheit komplett zusammen, bevor Sie diese am Beckenrand montieren.
• • • •

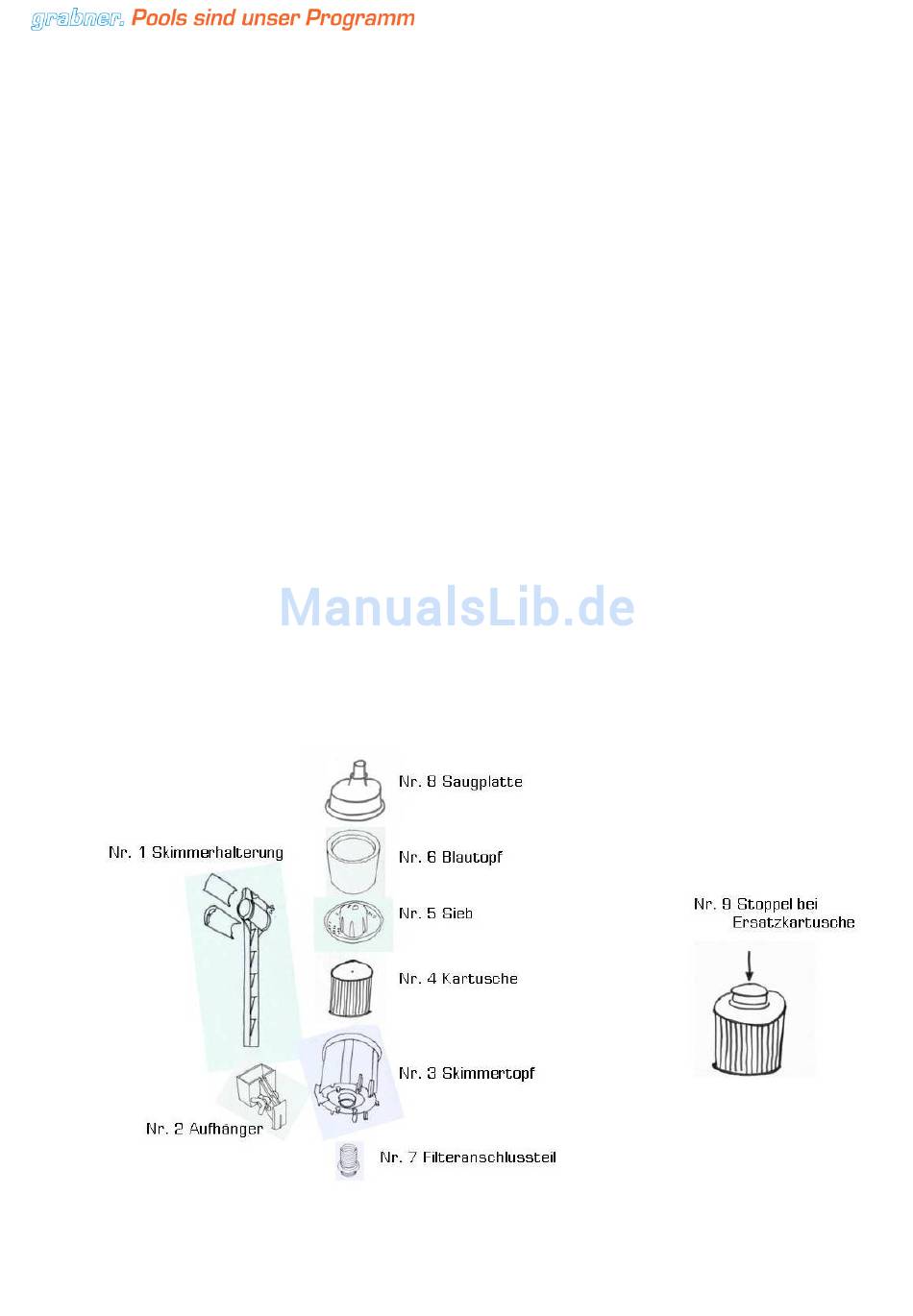

Befestigen Sie zuerst den Skimmertopf Nr. 3 an der Skimmerhalterung Nr. 1. Dazu schieben Sie den
• • • •
Aufhänger Nr. 2 auf die Halterung Nr. 1 und fixieren Sie ihn vorerst. Der Aufhänger muss nach unten
weisen. Schieben Sie von oben den Skimmertopf auf den Aufhänger, bis er einrastet. Am Skimmertopf
gibt es dazu drei mögliche Stellen. Die Skimmereinheit ist damit fertig zur Montage am Poolhandlauf.
Hängen Sie die vormontierte Skimmereinheit an die Innenseite des Pools und verschrauben Sie die
• • • •
Skimmerhalterung Nr. 1 mittels der beiliegenden beiden Schrauben und Muttern am Poolhandlauf. Der
Poolhandlauf wird dabei zwischen innerer Skimmerbefestigung und äußerem Gegenstück eingeklemmt.
Ist alles soweit montiert, stecken Sie noch die Filterkartusche Nr. 4 auf den Wasserabfluss im
Skimmertopf, legen darüber das Sieb Nr. 5 und ergänzen anschließend noch den Blautopf Nr. 6.
Beachten Sie dazu bitte, dass das Wasserniveau im Pool immer mindestens so hoch ist, dass Wasser
in den Skimmertopf fließen kann.
Montieren Sie den Filteranschlussteil 32 mm Nr. 7 am unteren Auslass des Skimmertopfes (Nr. 3).
• • • •
Dieser Anschlussteil wird mit einem Schwimmschlauchteil mit dem Winkelstück des Anschlussstückes
in der Poolwand (Pumpenzuleitung) verbunden.
Wenn die Rücklaufleitung von der Schwimmbadpumpe zu der Einströmdüse mit dem
• • • •
Schwimmschlauch fest verbunden ist (Vergessen Sie nicht die Schlachhalter!), können Sie den
Filterkreislauf in Betrieb setzen. Achten Sie immer darauf, dass keine Luft in die Schwimmbadpumpe
gerät.
BODENSAUGEN: Zum Bodensaugen schalten Sie die Filteranlage zuerst aus. Nehmen Sie den
• • • •
Blautopf Nr. 6 von der Skimmereinheit ab und legen Sie die beigepackte Saugplatte Nr. 8 auf den
Skimmertopf. Befestigen Sie den Bodensaugerschlauch am oberen Anschluss der Saugplatte. Bevor Sie
jedoch die Filteranlage wieder in Betrieb gehen, gehen Sie sicher, dass der Bodensaugerschlauch
überall mit Wasser gefüllt ist. Es darf keine Luft in die Schwimmbadpumpe gelangen.
Die Kartusche sollte von Zeit zu Zeit mit einem Gartenschlauch gereinigt werden (je nach
• • • •
Verschmutzungsgrad). Für Nachkäufe von Filterkartuschen beziehen Sie bitte das Modell
Filterkartusche 1/20 HP (Art.Nr. 18234). Um die Wasserreinigung zu erreichen, stecken Sie bitte bei
der Kartusche 1/20 HP den beigepackten Stoppel Nr. 9 in das Loch auf der Oberseite. Bei dieser
Filterkartusche kann das Sieb Nr. 5 nicht mehr verwendet werden. Bodensaugen ist ganz normal mit
der Saugplatte Nr. 8 möglich.
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
AUFSTELLUNGSANLEITUNG ATLANTISPOOL „OVAL"
23
