AUFSTELLUNGSANLEITUNG ATLANTISPOOL „OVAL"
9

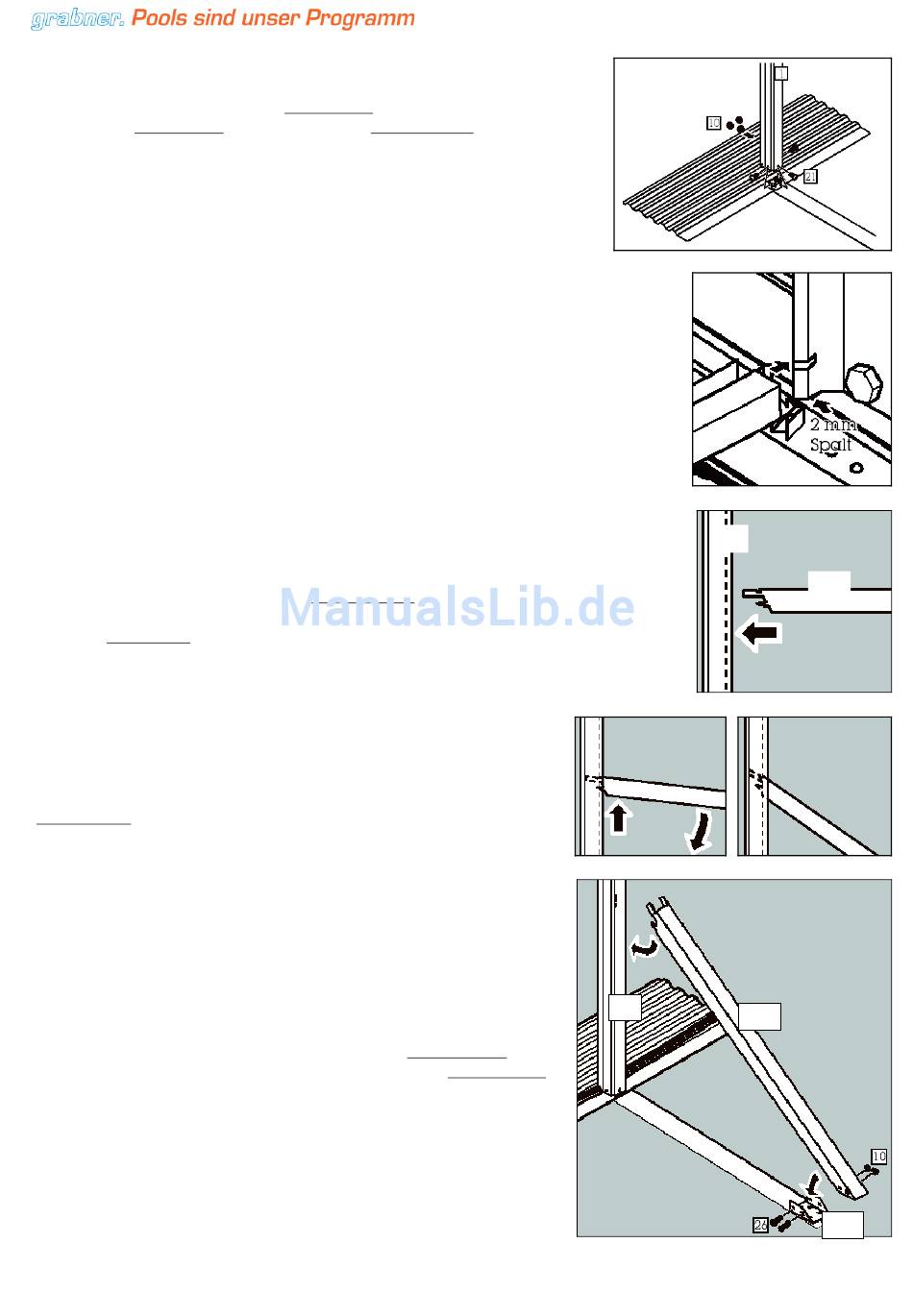

Befestigen Sie einen Steher (Teile-Nr. 9) mit 3/4 Zoll langen
Schrauben (Teile-Nr.21) und Muttern (Teile-Nr. 10) an der
Steher- grundplatte. Prüfen Sie, ob das untere Ende des
Stehers an der Grundplatte befestigt ist. Das untere Ende der
Stehers hat drei große Löcher, die zur Befestigung an der
Stehergrundplatte dienen.
Prüfen Sie an dieser Stelle, ob sich an jedem Steher unterhalb der Nase am
unteren Ende ein ca. 2 mm großer Spalt befindet, wo sich die Bodenschienen
leicht einschieben lassen.
9
MONTAGE DER SCHRÄGSTÜTZEN
15
Halten Sie eine Schrägstütze (Teile-Nr. 15) ungefähr horizontal, und
schieben die die vier Nasen am Ende der Schrägstütze in die Schlitze des
Stehers (Teile-Nr. 9)
Die Schrägstütze am eingeschobenen Ende hochziehen, so dass
die Nasen in die Schlitze einrasten. Gleichzeitig das andere
Ende der Schrägstütze nach unten auf die Befestigungslasche
(Teile-Nr. 16) auf dem Zugband drücken.
Sehr wichtig:
Prüfen Sie, ob wirklich alle vier Nasen richtig in den Schlitzen des
Stehers sitzen.
Während Sie die Diagonale nach unten führen, geben Sie bitte
darauf acht, dass Sie konstanten Druck nach oben auf das Ende
der Schrägstützen ausüben, um sicherzustellen, dass die Nasen
9
15
nicht wieder aus den Schlitzen ausrasten. Das untere Ende der
Schrägstütze mit zwei 57 mm Schrauben (Teile-Nr. 26) und
Muttern (Teile-Nr.10) an der Befestigungslasche (Teile-Nr. 16)
befestigen. Die Schrauben nicht zu fest anziehen. Sie müssen
nur so fest angezogen werden, dass sie sicher sitzen.
Montieren Sie jeweils eine Schrägstütze bei den anderen
Stehern, wie oben beschrieben.
16
