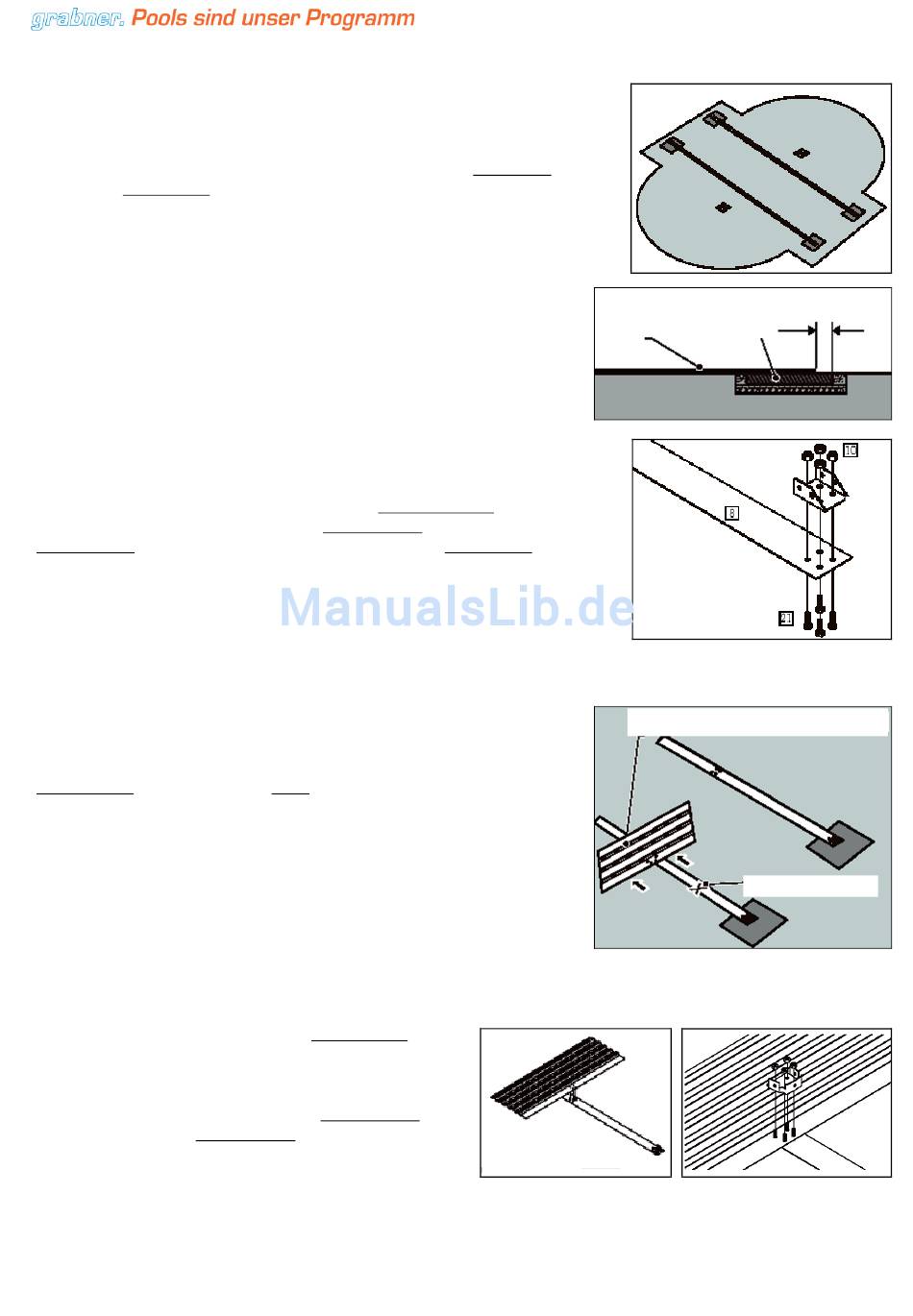

ARBEITSSCHRITT 2: MONTAGE DER UNTER- UND SEITENKONSTRUKTION:
VORBEREITUNG DER ZUGBÄNDER FÜR DIE SEITENSTEHER
Sämtliche Knicke oder Krümmungen in den Zugbändern vorsichtig
entfernen (Teile-Nr. 8). Legen Sie ein Zugband, quer über den
geebneten Poolbereich, genau auf eine Mittellinie der Wasch-
betonplatten.
Zwischen dem Ende des Bands und der Außenkante der Wasch-
betonplatte sollte 6 cm Abstand bestehen.
Befestigen Sie eine Befestigungslasche (Teile-Nr. 16) mit
vier 3/4 Zoll langen Schrauben (Teile-Nr. 21) und Muttern
(Teile-Nr. 10) an der Oberfläche des Zugbandes (Teile-Nr. 8).
Stellen
Sie
sicher,
Befestigungslasche in die richtige Richtung nach außen zeigt.
Schrauben Sie nun eine Befestigungslasche am anderen Ende des Zugbandes,
danach ebenso auf den anderen Zugbändern.
MONTAGE DER STEHER
Prüfen Sie mit dem Staffelholz oder auch mit einer Druckplatte
(Teile-Nr. 11), ob der Boden völlig eben und auf gleicher Höhe
mit dem Zugband ist (der Bereich, der innerhalb von 61 cm auf
beiden Seiten des Zugbandes liegt, muss ebenso eben sein).
Wenn er nicht eben ist, etwas Kalksteinsplitt (oder ein
entsprechendes Material) auf dem Boden ausbreiten.
Sie sich auf das Zugband und stampfen das Material mit einem
Stampfwerkzeug fest.
Überprüfen Sie, ob der Boden auf einer Höhe mit dem Band ist.
Wiederholen Sie diesen Schritt, bis der Boden eben ist.
Heben Sie das Zugband vorsichtig hoch und stecken
Sie vier 3/4 Zoll lange Schrauben (Teile-Nr. 21) in die
Löcher, die am nächsten zur Mitte des Pools liegen.
Gehen Sie sicher, dass die Schraubenköpfe dem
Boden zugekehrt sind. Das Band zurück auf den
Boden legen und die Druckplatte (Teile-Nr. 11) und
Stehergrundplatte (Teile-Nr. 23) über die aus dem
Zugband hervorragenden Schrauben stecken, die
Muttern
auf
den
festziehen.
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
dass
der
abgeschrägte
Schrauben
befestigen
AUFSTELLUNGSANLEITUNG ATLANTISPOOL „OVAL"
Zug-
band
Teil
der
Stellen
und
6 cm
Waschbeton-
platte
Mit einer Druckplatte den Bereich zu beiden Seiten
des Bandes glatt und eben machen
Auf dem Zugband stehen
16
11
