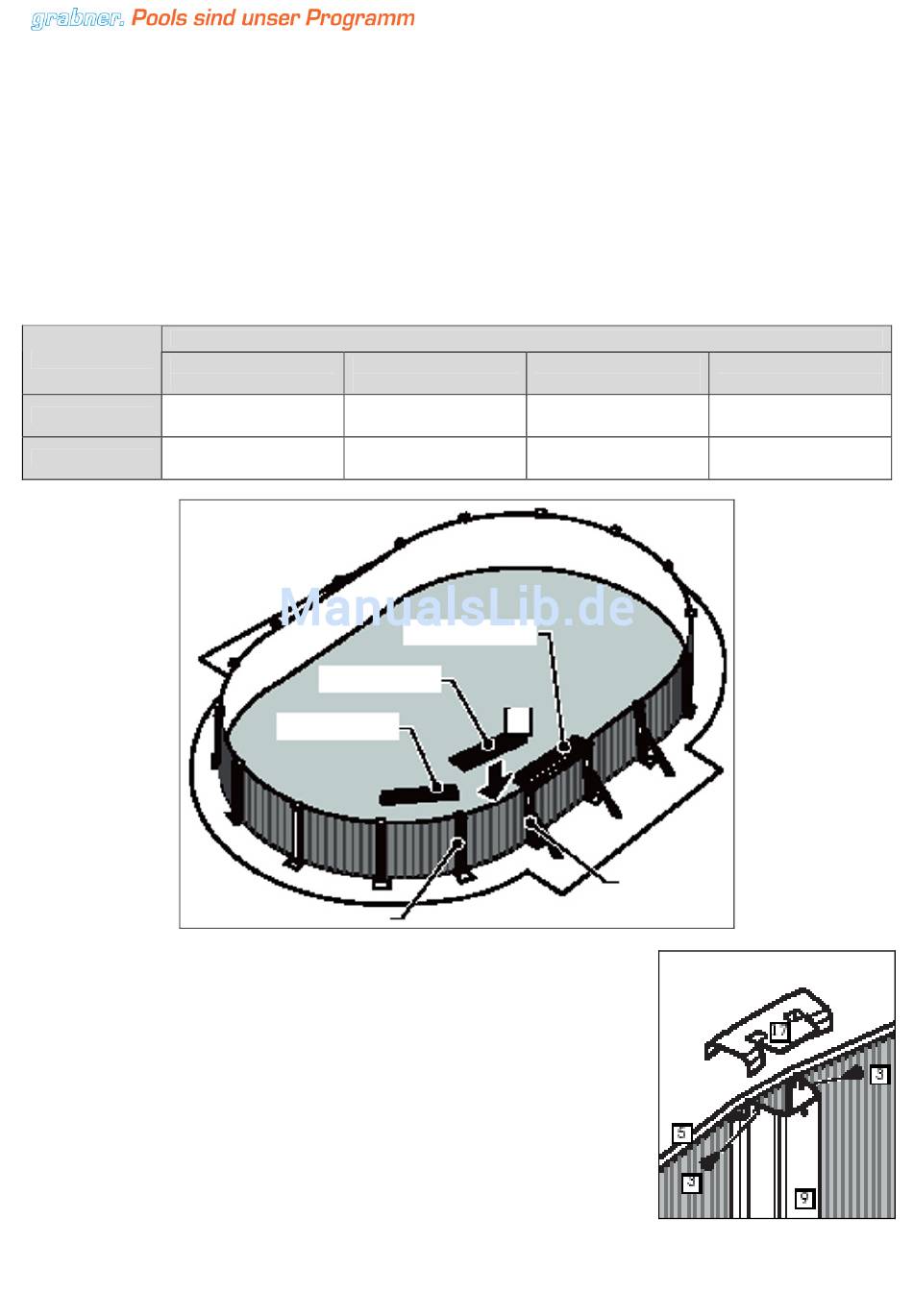

ARBEITSSCHRITT 5: HANDLAUF- UND STEHERMONTAGE:
MONTAGE DER STEHER UND DER HANDLAUFSCHIENEN
Füllen Sie Ihr Pool weiter mit Wasser auf. Lassen Sie jedoch nicht mehr als 30 cm Wasser einlaufen, bis
alle Steher und Handlaufschienen montiert sind. Während sich das Pool füllt, arbeiten Sie weiter an der
Montage der Steher und Handlaufschienen.
MONTAGE DER HANDLAUFSCHIENEN IM GERADEN TEIL
Jede Beckengröße verwendet unterschiedliche Handlaufschienen (Teile-Nr. 22). Die Handlaufschienen sind
farbcodiert oder mit einem Nummerncode versehen. Bitte benutzen Sie die untenstehende Tabelle, um die
Art und Stückzahl der Schienen für Ihr Pool auszuwählen (Nummerncodes werden unter jeder Farbe in
Klammern angegeben).
Stückzahl, Farbe und Nummerncode
Poolgröße
Handlaufschiene für
gerade Seite
5,40 x 3,60 m
entfällt
4 weiße
7,20 x 3,60 m
(Code Nr. 1450600)
Haken Sie eine Handlauf-Auflageplatte (Teile-Nr. 17), die leicht
geknickt ist, bei einem Steher mit Schrägstütze über den
Stahlmantel, platzieren Sie sie genau über dem Steher mit der Nase
Richtung Außenseite des Pools. Prüfen Sie, ob der Steher genau
senkrecht eingerichtet ist.
Die Schraubenlöcher wie abgebildet aufeinander ausrichten.
Mit zwei Schneidschrauben das Verbindungsstück am Steher
befestigen. Die Schrauben noch nicht anziehen, sondern locker
lassen, bis alle oberen Schienen angebracht sind.
Alois Grabner K.G., Bahnhofstraße 32, A-8714 Kraubath, Tel.:+43-3832-4141-0 Fax: +43-3832-4141-41
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel.:+49-89-451089-3 Fax: +49-89-451089-44
Handlaufsübergangs-
schiene A
4 blaue
(Code Nr. 1450601)
4 schwarze
(Code Nr. 1450602)
HL-Schiene gerade
HL-Schiene
Übergang A
HL-Rundungschiene
Stützpfeiler
AUFSTELLUNGSANLEITUNG ATLANTISPOOL „OVAL"
Handlaufsübergangs-
schiene B
entfällt
entfällt
Handlaufrundungs-
schiene
6 ohne Farbe
(Code Nr. 450182)
6 ohne Farbe
(Code Nr. 450182)
21
