AUFSTELLUNGSANLEITUNG
für Ø 3,6m, 4,5m & 5,4m in Tiefe 1,20 und 1,32m
Bitte lesen Sie das Handbuch aufmerksam durch, bevor Sie mit
Mit unserem Montagevideo unter
können Sie sich zusätzlich ein allgemeines Bild über die wichtigsten
Montageschritte eines freistehenden Rundbeckens machen.
Alois Grabner KG, Bahnhofstrasse 32, A-8714 Kraubath, Tel.:+43-3832-4141-0,
Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel:+49-89-451089-3,

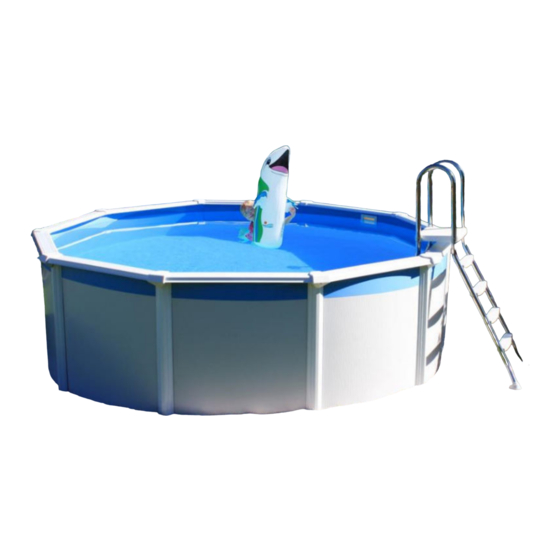

Pool CAPRI rund
der Montage beginnen.
https://www.youtube.com/watch?v=9RIfVWY6ktw
BA 0106.4
Version F
info@cranpool.at
1
info@cranpool.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für grabner CAPRI
Inhaltszusammenfassung für grabner CAPRI
- Seite 1 Montage beginnen. Mit unserem Montagevideo unter https://www.youtube.com/watch?v=9RIfVWY6ktw können Sie sich zusätzlich ein allgemeines Bild über die wichtigsten Montageschritte eines freistehenden Rundbeckens machen. Alois Grabner KG, Bahnhofstrasse 32, A-8714 Kraubath, Tel.:+43-3832-4141-0, info@cranpool.at Grabner GmbH, Truderinger Straße 282, D-81825 München, Tel:+49-89-451089-3, info@cranpool.de...
-
Seite 2: Aufbau- & Einbauanleitung Für Pool Capri Rund
AUFBAU- & EINBAUANLEITUNG FÜR Pool CAPRI rund Größen: Ø 3,60 x 1,20/1,32 m tief Ø 4,50 x 1,20/1,32 m tief Ø 5,40 x 1,20/1,32 m tief Lesen Sie die Montage- und Bauanleitung gewissenhaft durch, bevor Sie mit dem Aufstellen des Schwimmbeckens beginnen. -
Seite 3: Sicherheitshinweise Für Poolbesitzer
SICHERHEITSHINWEISE FÜR POOLBESITZER Die folgenden Warnhinweise und Sicherheitsrichtlinien umfassen einige allgemeine Risiken in Bezug auf Freizeitbeschäftigung im Wasser, sie können jedoch nicht sämtliche Risiken und Gefährdungen in allen Fällen behandeln. Bei jeglicher Aktivität im Wasser muss man Vorsicht, gesunden Menschenverstand und gutes Urteilsvermögen walten lassen. Sicherheit von Nichtschwimmern Es ist jederzeit eine ständige, aktive und wachsame Beaufsichtigung schwacher Schwimmer und Nichtschwimmer im und außerhalb des Poolbereichs durch eine sachkundige... - Seite 4 Sichere Nutzung des Schwimmbeckens Das Schwimmbecken nicht benutzen, wenn man unter dem Einfluss von Alkohol, Medikamenten oder Drogen steht, welche die Fähigkeit zur sicheren Nutzung des Beckens beeinträchtigen können. Beckenabdeckungen vor dem Betreten des Schwimmbeckens vollständig von der Wasseroberfläche entfernen, wenn sie verwendet werden. Die Nutzer des Schwimmbeckens werden vor durch das Wasser verbreiteten Krankheiten geschützt, indem das Wasser stets aufbereitet und hygienisch unbedenklich gehalten wird.
-
Seite 5: Teileliste
TEILELISTE Abbildung Bezeichnung Anzahl Ø 3,60 m Ø 4,50 m Ø 5,40 m Handlaufschiene Steher Handlaufverbindungskappe klein Handlaufverbindungskappe groß Bodenschienenverbindungs- stück (Teil-Nr. 2268) Handlaufauflageplatte (Teil-Nr. 2168) Boden- bzw. Handlaufauflage- schiene Poolcoping Stahlwand Folie Schraubensatz... -
Seite 6: Wahl Des Aufstellungsplatzes
WAHL DES AUFSTELLUNGSPLATZES STANDORT FÜR IHR POOL AUSWÄHLEN • Wählen Sie einen großen Raum aus, der so flach und eben wie möglich ist. • Wählen Sie eine Stelle auf trockener, fester Erde aus. Der Boden muss gewachsen sein! Bauen Sie Ihr Pool nicht auf Asphalt, Teerpappe, Sand, Kies, Torf, Holz oder chemisch behandelter Erde auf. - Seite 7 Größe des Schwimmbeckens Aushubgröße Ø 3,60 m Ø 4,60 m Ø 4,50 m Ø 5,50 m Ø 5,40 m Ø 6,40 m Jetzt muss der Rasen abgehoben bzw. der Platz von Steinen und Wurzeln gesäubert werden. EINEBNEN DES PLATZES Die Bodenfläche für das Pool muss absolut eben sein. Nehmen Sie sich ausreichend Zeit, um sicher zu stellen, dass die Bodenfläche waagrecht und eben ist.
- Seite 8 Achtung: Der daraus entstehende Platz muss vollkommen glatt und wasserwaageeben sein. Dies ist die Voraussetzung, dass Ihr Schwimmbecken gerade steht und es zu keinen Schäden kommt. Hakenfalzplatten – optional Optional können Sie Ihr Rundpool auf einer Bodenisolierung aus trittfesten Isolierplatten montieren. Zum Beispiel mit unseren Hakenfalzplatten mit Nut-Feder- System.
-
Seite 9: Montage Des Schwimmbeckens
MONTAGE DES SCHWIMMBECKENS Auflegen bzw. Zusammensetzen der Bodenschienen: Legen Sie die Bodenschienen entsprechend Ihres Schwimmbeckendurchmessers auf. Die Bodenschienen werden mit den Bodenschienenverbindungsstücken (Teil 2268, dreieckig) zusammengesteckt, wobei darauf geachtet werden muss, dass ein Spalt von etwa 1 cm zwischen den Bodenschienen entstehen muss. Montage der Stahlwand: Um eine ordnungsgemäße Stahlmantelmontage durchzuführen, sind mindestens 3 Personen erforderlich. - Seite 10 Die Stahlwandenden werden mittels Gewindeschrauben miteinander fixiert. Achtung: Beilagscheiben nicht vergessen! Sicherstellen, dass die Poolwand überall auf gleicher Höhe ist Mit Hilfe eines Stück Bindfadens, den Sie an zwei gegenüberliegenden Stellen über die Oberkante der Poolwand spannen, und einer Wasserwaage, die Sie an den Bindfaden hängen können, überprüfen Sie, ob die Poolwand überall auf gleicher Höhe ist.
- Seite 11 Mit einem Bandmaß den Durchmesser des Kreises an jeder Grundplatte messen. Die Poolwand muss rund sein, das heißt die Messungen dürfen nicht mehr als 25 mm voneinander abweichen. Sie können den Kreis vergrößern oder verkleinern, indem Sie die Bodenschienenverbindungsstücke mit Ihrem Fuß nach innen oder außen stoßen.
- Seite 12 Öffnen Sie vorsichtig den Karton der Innenfolie und klappen Sie diese von der Mitte aus nach außen auf. Nehmen Sie die Handlaufauflageschienen wieder herunter. Ziehen Sie die Folie über die Stahlwand und befestigen Sie die Folie provisorisch mit dem mitgelieferten Poolcoping rund um die Stahlwand.
- Seite 13 Stehermontage: Schrauben Sie die kleine Handlaufverbindungskappe auf jeden Steher. Jetzt stecken Sie jeden Steher in das Bodenschienenverbindungsstück und verschrauben Sie diese.
- Seite 14 Handlaufmontage: Auf der Steheroberseite schrauben Sie nun jeweils die Handlaufauflageplatten (Teil 2168, trapezförmig) auf. Die Handlaufschienen werden auf die Handlaufauflageplatten mittels vier Gewinde- schrauben je Schiene montiert. Wenn alle Handlaufschienen montiert sind, werden die großen Handlauf- verbindungskappen mit den Gewindeschrauben verschraubt. Die kleine Handlaufverbindungskappe wird mit einer Blechschraube fixiert.
-
Seite 15: Versicherung Von Schwimmbecken
Ihr Schwimmbecken ist nun fertig montiert. Es fehlen nur noch Filter, Skimmer und Einströmdüse. Entnehmen Sie die Montageanleitungen für diese Teile aus den jeweiligen Beschreibungen. Achtung: Für die Montage von Skimmer und Einströmdüse sollten sich mindestens 60 cm Wasser in Ihrem Schwimmbecken befinden. VERSICHERUNG VON SCHWIMMBECKEN Auch Ihr Schwimmbecken kann Ursache für einen Unfall oder einen Schaden sein. -
Seite 16: Stahlmantel Und Steher
STAHLMANTEL UND STEHER Halten Sie den Stahlmantel und die Steher sauber. Von Zeit zu Zeit mit einem alkalischen Reiniger abwaschen. Unter keinen Umständen Scheuermittel, Chemikalien oder Reinigungsmittel verwenden. Verschüttete Poolchemikalien sofort abspülen. Konzentrierte Chlorlauge kann Ihr Pool, sowohl die Folie als auch die Metallteile, schwer beschädigen. Bei der Montage und weiteren Wartung Ihres Schwimmbeckens ist die Verwendung von Silikon nicht zulässig bzw. - Seite 17 die Entleerungen der Skimmerleitung und der Düsenleitung. Diese Entleerungen sind kleine Hähne, welche sich am tiefsten Punkt der Rohrleitungen befinden. Alle Entleerungen müssen im Winter offen bleiben. 4. Entfernen Sie die Einstiegsleiter und entleeren Sie die Rohre der Leiter. 5. Für alle Stahlmantelpools mit Handlauf: Säubern Sie den Handlauf rund ums Pool sorgfältig und optional können Sie diesen auch mit einer handelsüblichen Autopolitur einlassen.
- Seite 18 einem Filterschacht befinden, kann diese dort über die Wintermonate bleiben. Vergewissern Sie sich aber, dass alle Leitungen entleert sind und die Sandfilteranlage wie vorhin beschrieben Winterfest gemacht worden ist! 9. Gegenstromanlage: Öffnen Sie die Entleerungsschrauben (offen lassen!) Sonnendom/Solardusche/Cabriodom/Solaranlage/etwaiges Zubehör: bitte halten Sie sich an die jeweiligen Einwinterungshinweise! Bei Schäden, die durch die Nichteinhaltung der Einwinterungsanleitung entstehen, ist kein Gewährleistungsanspruch gegeben.
- Seite 19 EINBAUANLEITUNG für Pool CAPRI Bitte lesen Sie das Handbuch aufmerksam durch, bevor Sie mit der Montage beginnen!
-
Seite 20: Anleitung Zum Einbau Vom Pool Capri
Anleitung zum Einbau vom Pool CAPRI Sie haben sich zum Einbau Ihres Pools entschlossen. Wir sind überzeugt, dass Ihnen dieser Pool viel Freude bereiten wird. Lesen Sie zusätzlich zu dieser Einbauanleitung unbedingt auch die gesamte Montage- und Bauanleitung Ihres Pools gewissenhaft durch, bevor Sie mit dem Aufstellen des Schwimmbeckens beginnen. -
Seite 21: Versenkter Einbau Des Pools
Betonschalsteinen oder Magerbetonhinterfüllung 1A: Druckschutz Optional können Sie Ihr rundes Capri-Pool mit unserem Druckschutz teilversenken. Wenden sie sich bei Interesse bitte an Ihren Händler. Unser Druckschutz ist 60 cm hoch. Somit benötigen Sie zum Teilversenken Ihres Pools mit dem Druckschutz: Bis zu einer Einbautiefe von max. - Seite 22 Montageanleitung: Rundbecken müssen generell zur Gänze bis Skimmermitte mit Wasser befüllt werden. Davor darf NICHT mit der Montage des Druckschutzes sowie der Wichtig: vorsichtigen Hinterfüllung begonnen werden! Keinesfalls darf die Hinterfüllung höher sein, als bereits Wasser im Becken ist! Positionieren Sie die Ergänzungssteine eng an den Poolstehern des gefüllten Pools.
-
