Kapitel 6: Grafikfunktionen für Fortgeschrittene — Experten-Tastatur

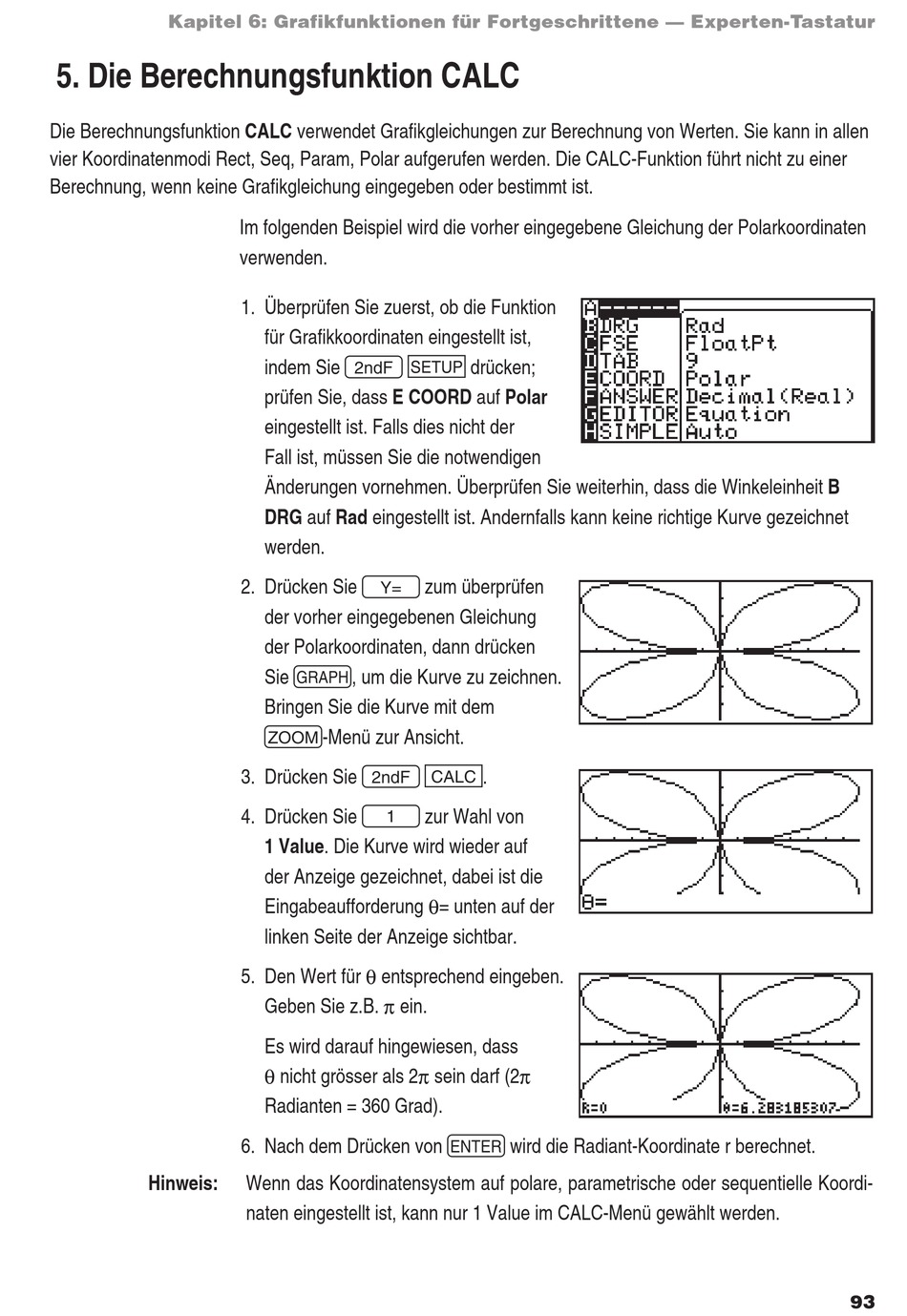

5. Die Berechnungsfunktion CALC
Die Berechnungsfunktion CALC verwendet Grafikgleichungen zur Berechnung von Werten. Sie kann in allen
vier Koordinatenmodi Rect, Seq, Param, Polar aufgerufen werden. Die CALC-Funktion führt nicht zu einer
Berechnung, wenn keine Grafikgleichung eingegeben oder bestimmt ist.
Hinweis:
Im folgenden Beispiel wird die vorher eingegebene Gleichung der Polarkoordinaten
verwenden.
1. Überprüfen Sie zuerst, ob die Funktion
für Grafikkoordinaten eingestellt ist,
indem Sie @ ; drücken;
prüfen Sie, dass E COORD auf Polar
eingestellt ist. Falls dies nicht der
Fall ist, müssen Sie die notwendigen
Änderungen vornehmen. Überprüfen Sie weiterhin, dass die Winkeleinheit B
DRG auf Rad eingestellt ist. Andernfalls kann keine richtige Kurve gezeichnet
werden.
2. Drücken Sie Y zum überprüfen
der vorher eingegebenen Gleichung
der Polarkoordinaten, dann drücken
Sie G , um die Kurve zu zeichnen.
Bringen Sie die Kurve mit dem
Z -Menü zur Ansicht.
3. Drücken Sie @ k .
4. Drücken Sie 1 zur Wahl von
1 Value. Die Kurve wird wieder auf
der Anzeige gezeichnet, dabei ist die
Eingabeaufforderung θ= unten auf der
linken Seite der Anzeige sichtbar.
5. Den Wert für θ entsprechend eingeben.
Geben Sie z.B. π ein.
Es wird darauf hingewiesen, dass
θ nicht grösser als 2π sein darf (2π
Radianten = 360 Grad).
6. Nach dem Drücken von E wird die Radiant-Koordinate r berechnet.
Wenn das Koordinatensystem auf polare, parametrische oder sequentielle Koordi-
naten eingestellt ist, kann nur 1 Value im CALC-Menü gewählt werden.
93
