Kapitel 10: Statistik und Regressionsberechnungen

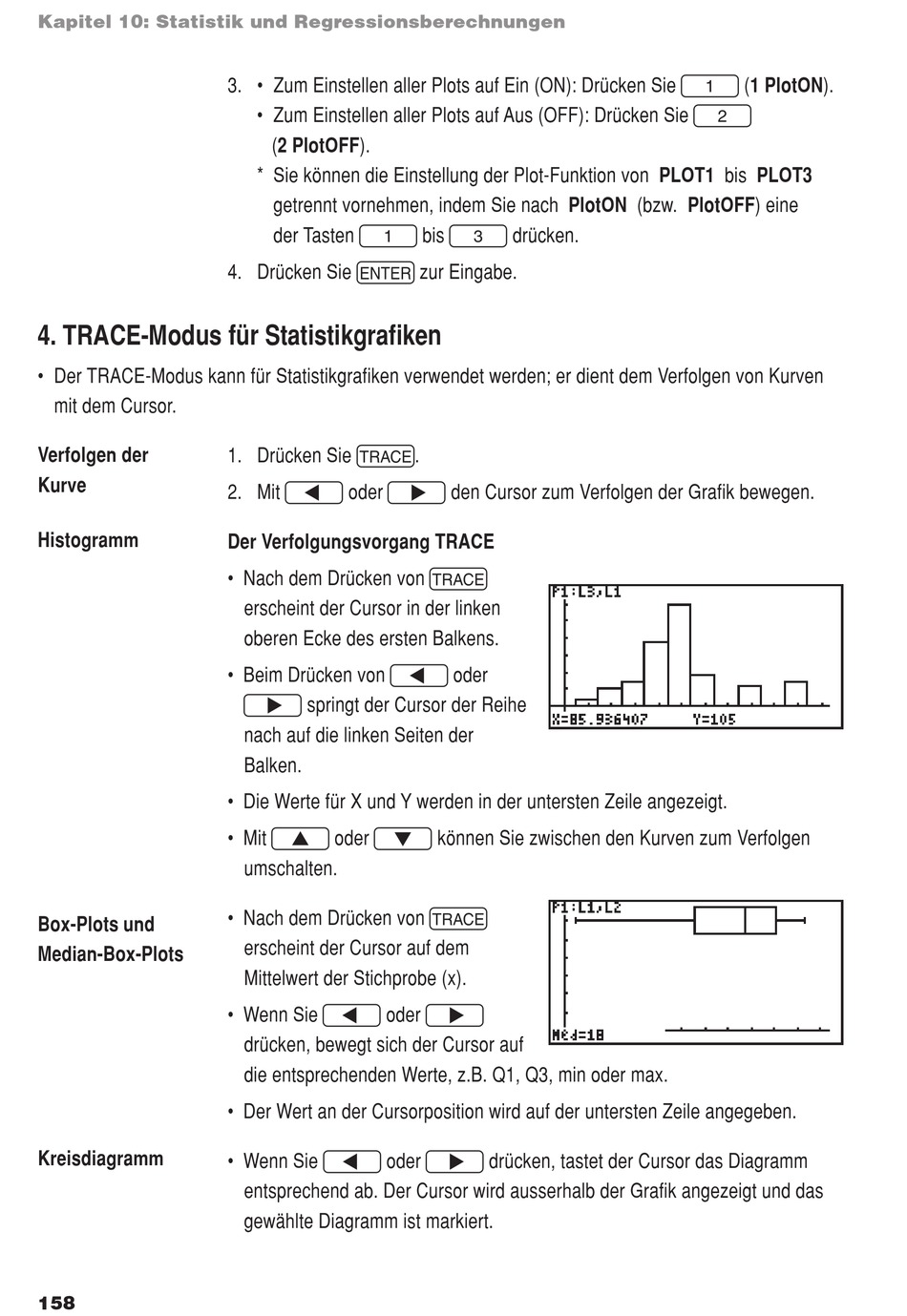

4. TRACE-Modus für Statistikgrafiken
• Der TRACE-Modus kann für Statistikgrafiken verwendet werden; er dient dem Verfolgen von Kurven
mit dem Cursor.
Verfolgen der
Kurve
Histogramm
Box-Plots und
Median-Box-Plots
Kreisdiagramm
158
3. • Zum Einstellen aller Plots auf Ein (ON): Drücken Sie 1 (1 PlotON).
• Zum Einstellen aller Plots auf Aus (OFF): Drücken Sie 2
(2 PlotOFF).
* Sie können die Einstellung der Plot-Funktion von PLOT1 bis PLOT3
getrennt vornehmen, indem Sie nach PlotON (bzw. PlotOFF) eine
der Tasten 1 bis 3 drücken.
4. Drücken Sie E zur Eingabe.
1. Drücken Sie U.
2. Mit ; oder ' den Cursor zum Verfolgen der Grafik bewegen.
Der Verfolgungsvorgang TRACE
• Nach dem Drücken von U
erscheint der Cursor in der linken
oberen Ecke des ersten Balkens.
• Beim Drücken von ; oder
' springt der Cursor der Reihe
nach auf die linken Seiten der
Balken.
• Die Werte für X und Y werden in der untersten Zeile angezeigt.
• Mit { oder } können Sie zwischen den Kurven zum Verfolgen
umschalten.
• Nach dem Drücken von U
erscheint der Cursor auf dem
Mittelwert der Stichprobe (x).
• Wenn Sie ; oder '
drücken, bewegt sich der Cursor auf
die entsprechenden Werte, z.B. Q1, Q3, min oder max.
• Der Wert an der Cursorposition wird auf der untersten Zeile angegeben.
• Wenn Sie ; oder ' drücken, tastet der Cursor das Diagramm
entsprechend ab. Der Cursor wird ausserhalb der Grafik angezeigt und das
gewählte Diagramm ist markiert.
