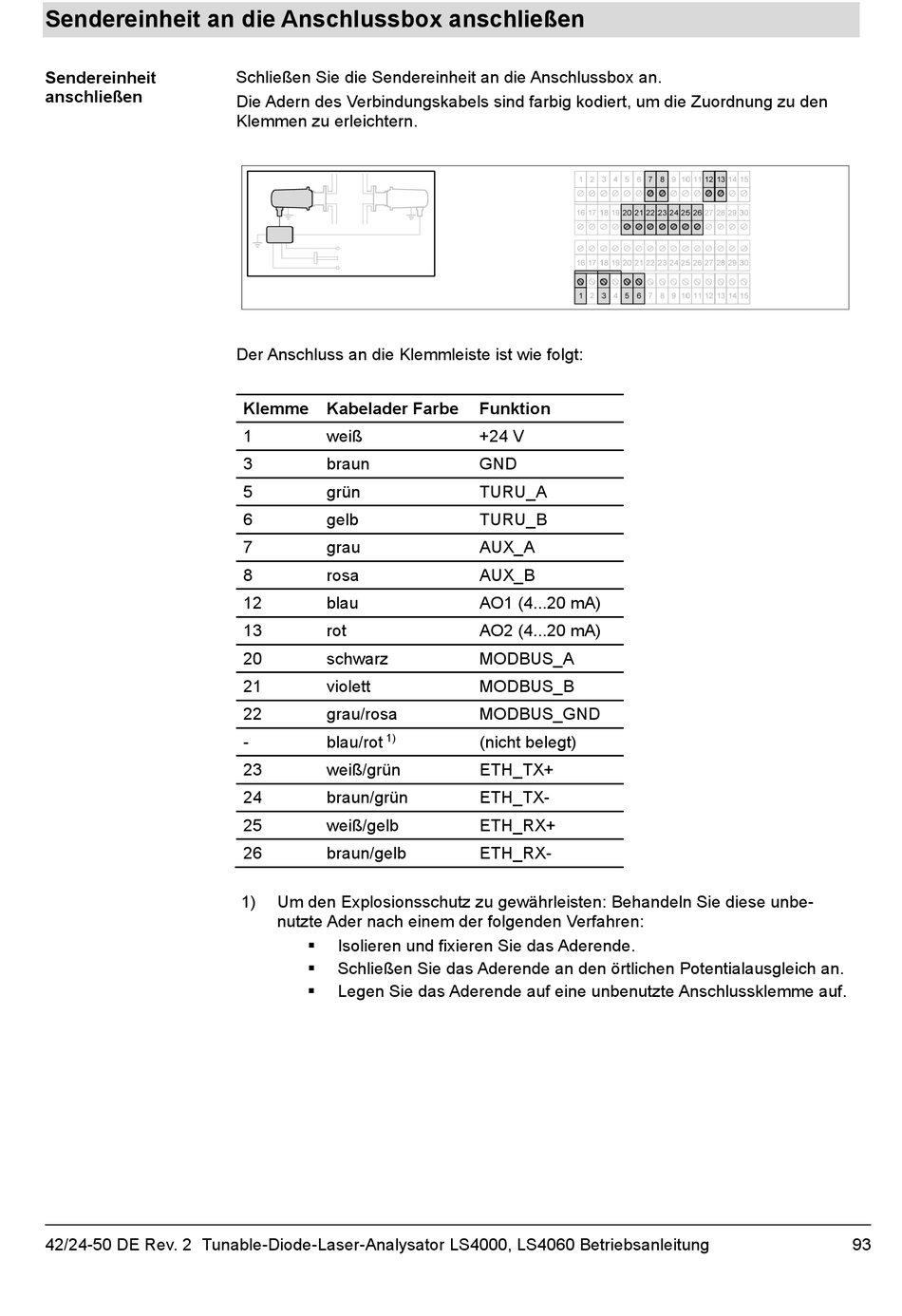

Sendereinheit an die Anschlussbox anschließen
Sendereinheit
anschließen
42/24-50 DE Rev. 2 Tunable-Diode-Laser-Analysator LS4000, LS4060 Betriebsanleitung
Schließen Sie die Sendereinheit an die Anschlussbox an.
Die Adern des Verbindungskabels sind farbig kodiert, um die Zuordnung zu den
Klemmen zu erleichtern.
Der Anschluss an die Klemmleiste ist wie folgt:
Klemme
Kabelader Farbe
1
weiß
3
braun
5
grün
6
gelb
7
grau
8
rosa
12
blau
13
rot
20
schwarz
21
violett
22
grau/rosa
-
blau/rot
1)
23
weiß/grün
24
braun/grün
25
weiß/gelb
26
braun/gelb
1)
Um den Explosionsschutz zu gewährleisten: Behandeln Sie diese unbe-
nutzte Ader nach einem der folgenden Verfahren:
Isolieren und fixieren Sie das Aderende.
Schließen Sie das Aderende an den örtlichen Potentialausgleich an.
Legen Sie das Aderende auf eine unbenutzte Anschlussklemme auf.
Funktion
+24 V
GND
TURU_A
TURU_B
AUX_A
AUX_B
AO1 (4...20 mA)
AO2 (4...20 mA)
MODBUS_A
MODBUS_B
MODBUS_GND
(nicht belegt)
ETH_TX+
ETH_TX-
ETH_RX+
ETH_RX-
93
