Passende Kabeldurchführung wählen
Passende
Kabeldurchführung
wählen
72 Tunable-Diode-Laser-Analysator LS4000, LS4060 Betriebsanleitung 42/24-50 DE Rev. 2

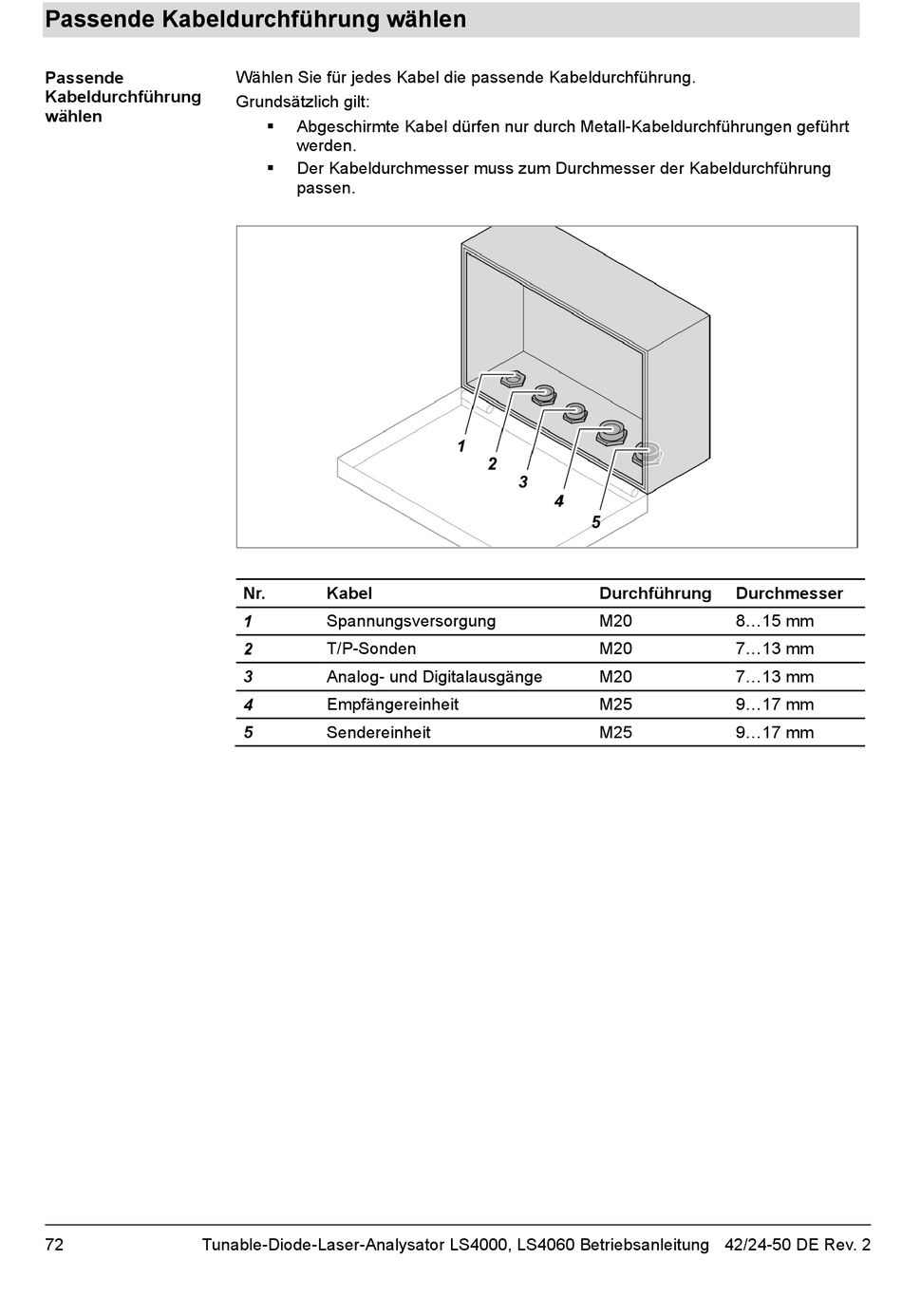

Wählen Sie für jedes Kabel die passende Kabeldurchführung.
Grundsätzlich gilt:
Abgeschirmte Kabel dürfen nur durch Metall-Kabeldurchführungen geführt

werden.
Der Kabeldurchmesser muss zum Durchmesser der Kabeldurchführung

passen.
Nr. Kabel
1 Spannungsversorgung
2 T/P-Sonden
3 Analog- und Digitalausgänge
4 Empfängereinheit
5 Sendereinheit
Durchführung Durchmesser
M20 8...15 mm
M20 7...13 mm
M20 7...13 mm
M25 9...17 mm
M25 9...17 mm
