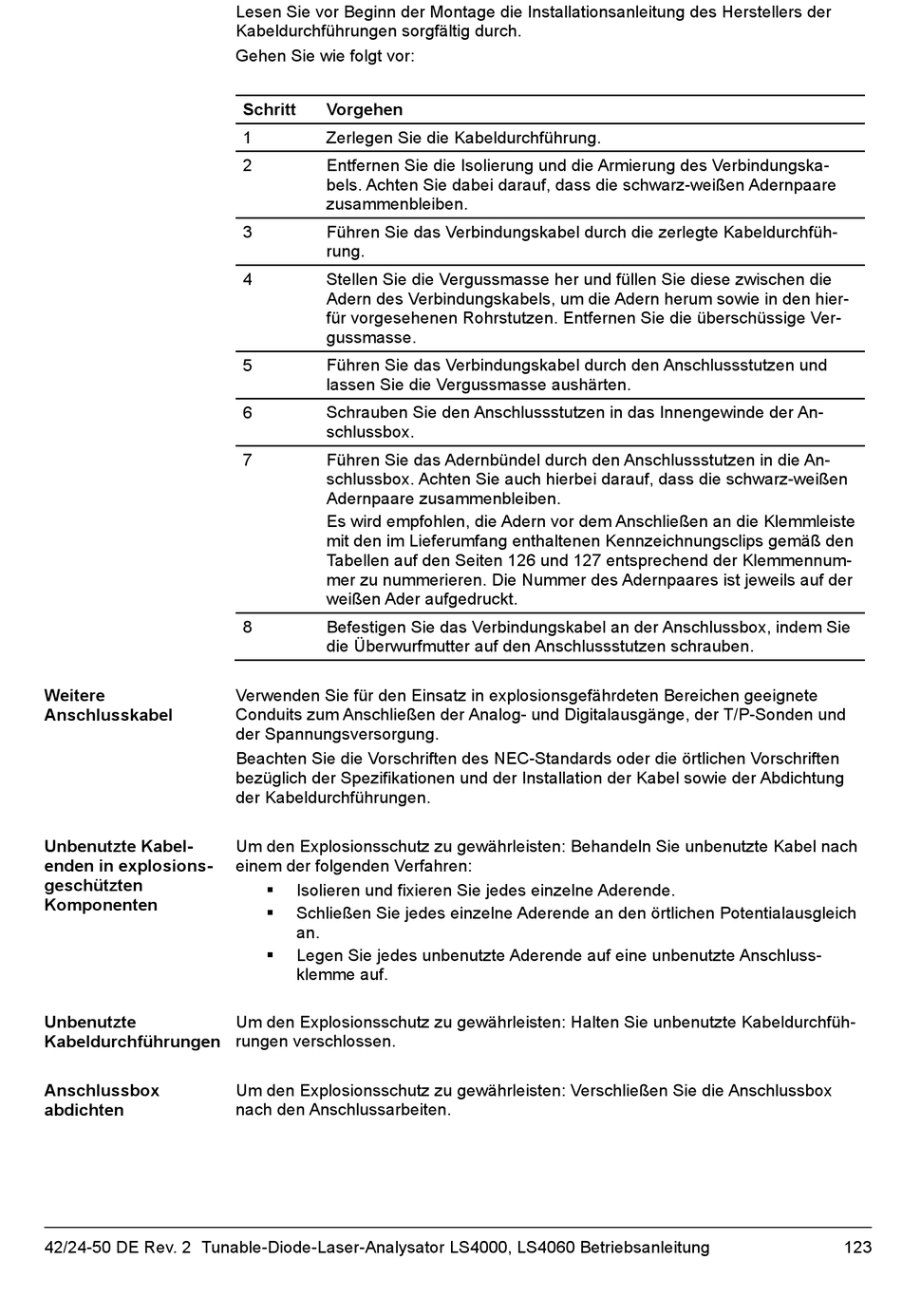

ABB LS4000 Betriebsanleitung Seite 123

Weitere
Anschlusskabel
Unbenutzte Kabel-
enden in explosions-
geschützten
Komponenten
Unbenutzte
Kabeldurchführungen
Anschlussbox
abdichten
42/24-50 DE Rev. 2 Tunable-Diode-Laser-Analysator LS4000, LS4060 Betriebsanleitung
Lesen Sie vor Beginn der Montage die Installationsanleitung des Herstellers der
Kabeldurchführungen sorgfältig durch.
Gehen Sie wie folgt vor:
Schritt Vorgehen
1 Zerlegen Sie die Kabeldurchführung.
2 Entfernen Sie die Isolierung und die Armierung des Verbindungska-
bels. Achten Sie dabei darauf, dass die schwarz-weißen Adernpaare
zusammenbleiben.
3 Führen Sie das Verbindungskabel durch die zerlegte Kabeldurchfüh-
rung.
4 Stellen Sie die Vergussmasse her und füllen Sie diese zwischen die
Adern des Verbindungskabels, um die Adern herum sowie in den hier-
für vorgesehenen Rohrstutzen. Entfernen Sie die überschüssige Ver-
gussmasse.
5 Führen Sie das Verbindungskabel durch den Anschlussstutzen und
lassen Sie die Vergussmasse aushärten.
6 Schrauben Sie den Anschlussstutzen in das Innengewinde der An-
schlussbox.
7 Führen Sie das Adernbündel durch den Anschlussstutzen in die An-
schlussbox. Achten Sie auch hierbei darauf, dass die schwarz-weißen
Adernpaare zusammenbleiben.
Es wird empfohlen, die Adern vor dem Anschließen an die Klemmleiste
mit den im Lieferumfang enthaltenen Kennzeichnungsclips gemäß den
Tabellen auf den Seiten 126 und 127 entsprechend der Klemmennum-
mer zu nummerieren. Die Nummer des Adernpaares ist jeweils auf der
weißen Ader aufgedruckt.
8 Befestigen Sie das Verbindungskabel an der Anschlussbox, indem Sie
die Überwurfmutter auf den Anschlussstutzen schrauben.
Verwenden Sie für den Einsatz in explosionsgefährdeten Bereichen geeignete
Conduits zum Anschließen der Analog- und Digitalausgänge, der T/P-Sonden und
der Spannungsversorgung.
Beachten Sie die Vorschriften des NEC-Standards oder die örtlichen Vorschriften
bezüglich der Spezifikationen und der Installation der Kabel sowie der Abdichtung
der Kabeldurchführungen.
Um den Explosionsschutz zu gewährleisten: Behandeln Sie unbenutzte Kabel nach
einem der folgenden Verfahren:
Isolieren und fixieren Sie jedes einzelne Aderende.

Schließen Sie jedes einzelne Aderende an den örtlichen Potentialausgleich

an.
Legen Sie jedes unbenutzte Aderende auf eine unbenutzte Anschluss-

klemme auf.
Um den Explosionsschutz zu gewährleisten: Halten Sie unbenutzte Kabeldurchfüh-
rungen verschlossen.
Um den Explosionsschutz zu gewährleisten: Verschließen Sie die Anschlussbox
nach den Anschlussarbeiten.
