Höhenverstellung des Sitzes (Fig. 11)
Um die Sitzhöhe zu verstellen, drehen Sie die Achsenplatte in die vertikale Position, so dass
sie über den entsprechenden vorgebohrten Löchern liegt. Vergleichen Sie die Figuren 9 und
11. Figur 9 stellt die niedere Sitzhöhe dar und Figur 11 die hohe. Eine vertikale verstellung
von 37 mm Höhenunterschied ist möglich.
ACHTUNG– Bei Veränderungen in der Sitzhöhe sollten entsprechende neue vordere Laufräder benutzt
werden.
Justierung der Hinterradachsen (Fig. 12)
Die Achsenhülsen sollten immer dicht anliegen, damit der Rollstuhl seine volle Leistung erbringt.
1. Zur verstellung der Achsen brauchen Sie einen 8 mm Schraubenschlüssel, um die
äußeren Achsenmuttern zu drehen.
2. Auch brauchen Sie einen 14 mm Schraubenschlüssel, um das Kugellager auf der anderen
Seite der Achse in Position zu halten und zu vermeiden, dass sich die Achse dreht.
3. Zum Festziehen drehen Sie die Mutter auf der Außenseite gegen den Uhrzeigersinn.
4. Es sollte ein Spielraum von 0,25 mm bleiben.
I. FESTSTELLBREMSEN
Quickie M6 Rollstühle werden mit zwei Feststellbremsen geliefert. Die Feststellbremsen wer-
den in der Fabrik montiert, wenn nicht ausdrücklich anders gewünscht wird.
Verwenden Sie für die Installierung von Feststellbremsen ein Drehmoment von 11,3 Nm.
Justierung der zuschiebbaren Feststellbremsen. (Fig. 13)
1. Drehen Sie eine der Schrauben in der Klemme mit einem 4,5 mm Inbusschlüssel eine
Viertelumdrehung gegen den Uhrzeigersinn.
2. Tun Sie das Gleiche mit der zweiten Schraube.
3. Lockern Sie abwechslungsweise die erste und zweite Schraube (je 2 Umdrehungen),
bis beide Schrauben entfernt sind.
4. Um das Rad im verriegelten Zustand am Rollen zu hindern, schieben Sie die Klemme
gegen das Hinterrad, bis die Feststellbremse sich in den Reifen einbettet.
5. Ziehen Sie die Schrauben wieder fest.
J. SICHERHEITSRÄDER (OPTIONAL)
Sunrise Medical empfiehlt Sicherheitsräder für alle Rollstühle.
Für die Montage von Sicherheitsräder verwenden Sie ein Drehmoment von 11,3 Nm.
Sicherheitsräder in die Einsteckrohre montieren (Fig. 14)
1. Drücken Sie die Verschlußstifte das dem sicherheitstad hinein, so dass beide Stifte
nach innen gezogen werden.
2. Stecken Sie das sicherheitstad in das Einsteckrohr.
3. Drehen Sie das sicherheitstad nach unten, bis die Verschlußstifte durch die
Montierlöcher auf dem Einsteckrohr dringen.
4. Führen Sie die gleichen Schritte mit dem zweiten Kippschutzrohr aus.
Verstellung der Sicherheitsrad Einsteckrohre (Fig. 14)
1. Entfernen Sie die Sicherheitsräder aus den Einsteckrohren.
2. Entfernen Sie die Bolzen vom Einsteckrohr.
3. Bringen Sie die Montierplatte auf die erwünschte Höhe.
4. Stecken Sie die Bolzen wieder ein, und ziehen Sie sie fest.
5. Wiederholen Sie den Vorgang mit dem zweiten Sicherheitstad. Beide Montierplatten
sollten genau gleich hoch sein.
6. Stecken Sie die Sicherheitsräder wieder ein.
Verstellung der Sicherheitsräder der Kippschutzräder (Fig. 15)
Müssen eventuell höher oder niedriger gestellt werden, um den richtigen Abstand von 37
bis 50 mm zu gewähren.
1. Drücken Sie den Verschlußstift des Sicherheitsrads hinein, so dass der Stift nach
innen gezogen wird.
2. Stellen Sie das Rad höher oder niedriger unter Verwendung eines der vorgebohrten Löcher.
3. Lassen Sie den Stift wieder los.
4. Verstellen Sie das zweite Kippschutzrad in der gleichen Weise. Beide Räder sollten
genau gleich hoch stehen.
932060 Rev. A
H e a d e r

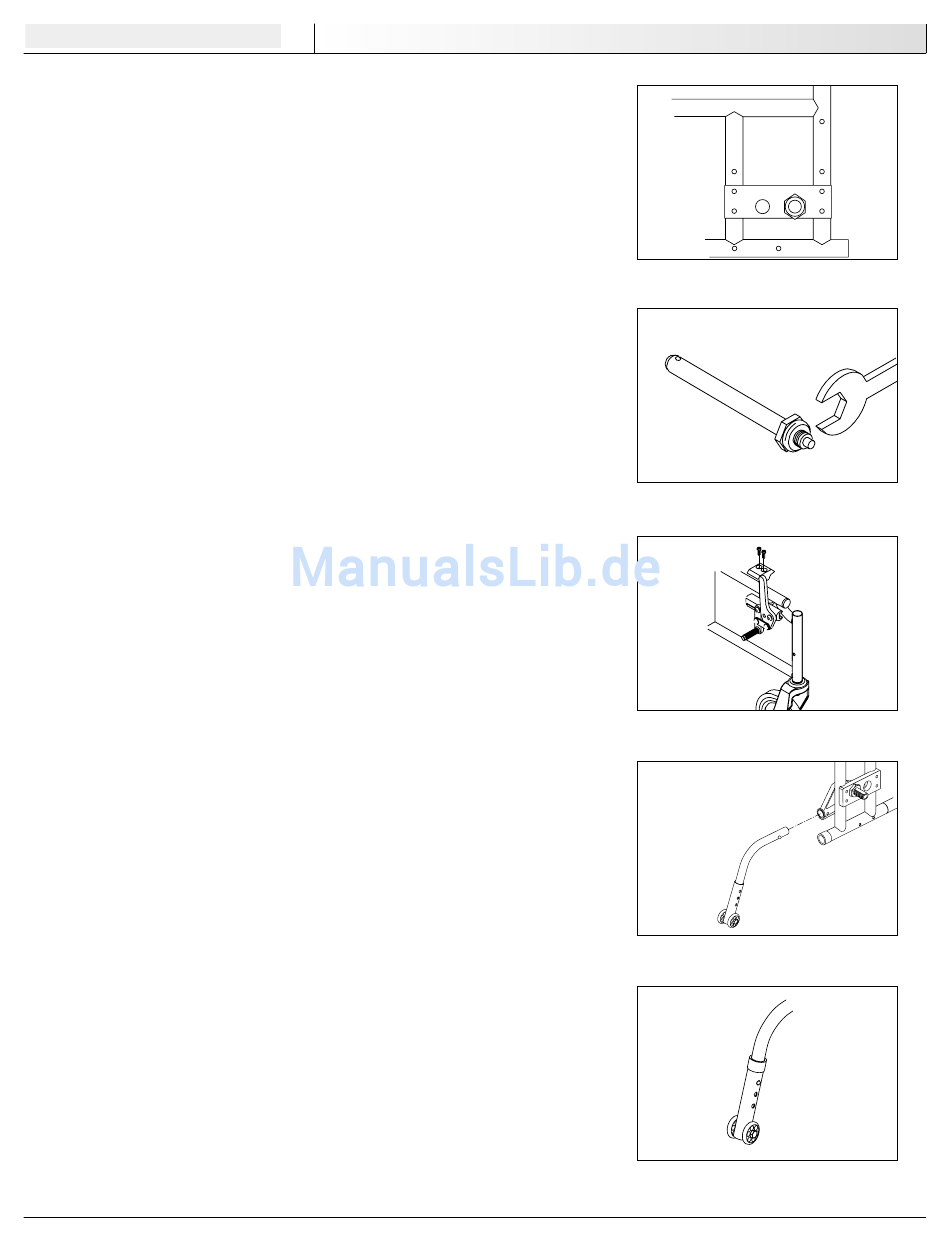

Abb. 10
