Systemübersicht
2.5 Projektieren mit WinCC
Projektierung mit dem WinCC Explorer

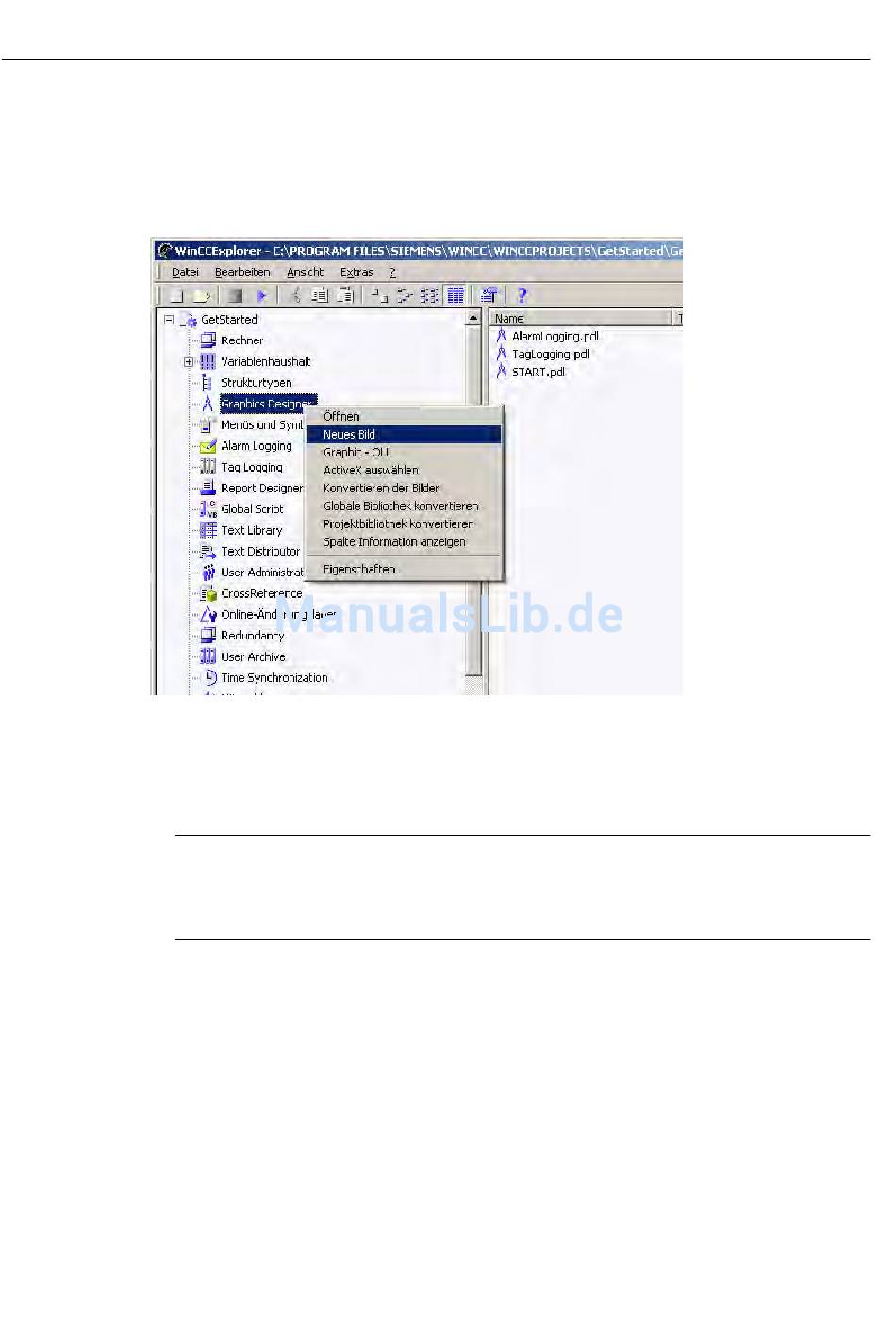

Wenn Sie im WinCC Explorer mit der rechten Maustaste auf den Eintrag "Graphics Designer"
klicken, öffnet sich das Kontextmenü. Mit dem Menüpunkt "Neues Bild" fügen Sie ein neues,
leeres Bild in das Datenfenster ein.
Auch alle weiteren Bearbeitungsschritte erreichen Sie über das Kontextmenü. Klicken Sie dazu
mit der rechten Maustaste direkt auf das neu erstellte Bild. Die beiden wichtigsten Menüpunkte
sind "Umbenennen" und "Öffnen":
● Über den Menüpunkt "Umbenennen" können Sie dem Bild einen aussagekräftigen Namen
● Über den Menüpunkt "Öffnen" öffnen Sie das Bild zum Bearbeiten im Graphics Designer.
Projektierung mit dem Graphics Designer
Der Graphics Designer ist wie ein Zeichenprogramm aufgebaut und wird auch ähnlich bedient.
Aus der Objektpalette können Sie mit der Maus beliebige Elemente auf Ihr Bild ziehen.
78
geben.
Hinweis
Wenn Sie ein Bild im WinCC-Explorer umbenennen, verwenden Sie einen Bildnamen nur
einmal. Die Software prüft nicht, ob der neue Name bereits existiert. Doppelte Bildnamen
können zu Konflikten beim Zugriff über VBA oder bei der Dynamisierung führen.
