Abbildung 3-17 Befestigen Der Rückseite Der Verstellbaren Schienen Am Rack - Sun Microsystems Netra 240 Installationshandbuch

4. Befestigen Sie die Rückseite der verstellbaren Schienen mit zwei Schrauben an
der Rückseite des Racks (
Die Größe der Schrauben variiert je nach Rack.
ABBILDUNG 3-17
5. Ziehen Sie die beiden Schrauben in der Mitte der verstellbaren Schienen an
(
ABBILDUNG 3-15
6. Wiederholen Sie Schritt 3 bis Schritt 5, um die andere verstellbare Schienen
ebenfalls in das Rack einzubauen.
7. Nehmen Sie die hinteren Flansche aus dem Montagesatz (
38 Netra™ 240 Server Installationshandbuch • Juli 2004
ABBILDUNG 3-17

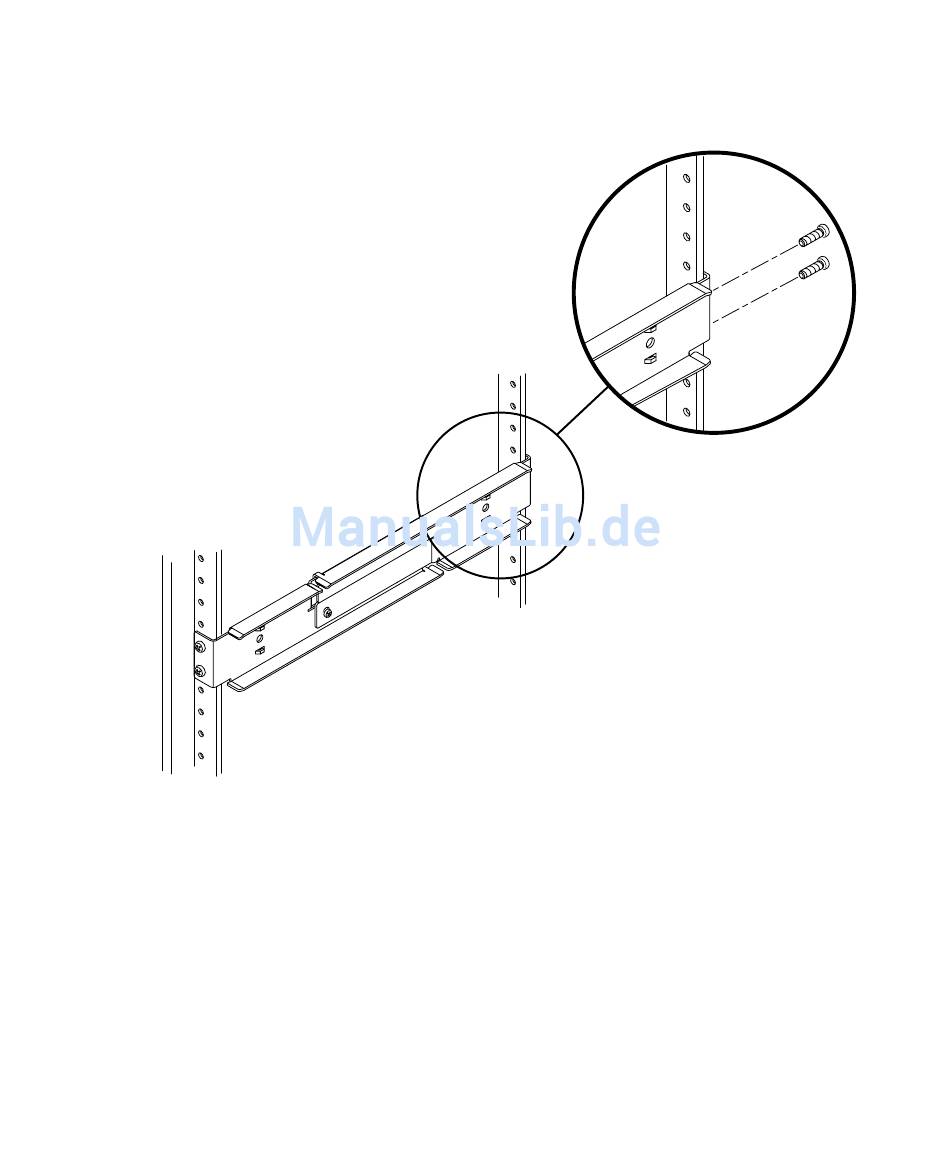

Befestigen der Rückseite der verstellbaren Schienen am Rack
).
).
ABBILDUNG 3-14
).
