Erneutes Aufrufen Des Quick Code Modus; Vorkonfigurierte Regler Oder Weitere Starts - Eurotherm 3200 Bedienungsanleitung

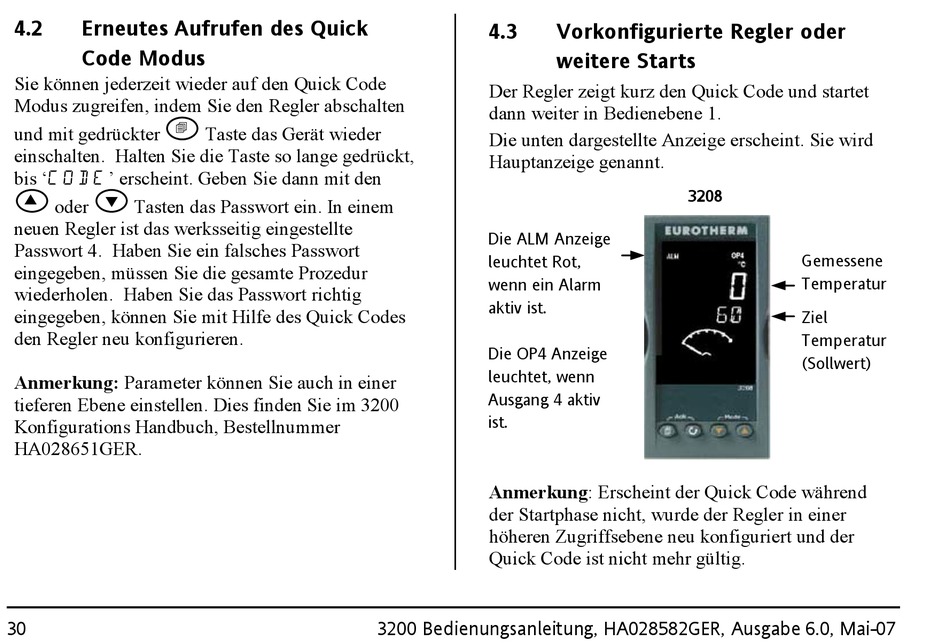

4.2 Erneutes Aufrufen des Quick
Code Modus
Sie können jederzeit wieder auf den Quick Code
Modus zugreifen, indem Sie den Regler abschalten
und mit gedrückter
einschalten. Halten Sie die Taste so lange gedrückt,
bis 'c o d e ' erscheint. Geben Sie dann mit den
oder Tasten das Passwort ein. In einem
neuen Regler ist das werksseitig eingestellte
Passwort 4. Haben Sie ein falsches Passwort
eingegeben, müssen Sie die gesamte Prozedur
wiederholen. Haben Sie das Passwort richtig
eingegeben, können Sie mit Hilfe des Quick Codes
den Regler neu konfigurieren.
Anmerkung: Parameter können Sie auch in einer
tieferen Ebene einstellen. Dies finden Sie im 3200
Konfigurations Handbuch, Bestellnummer
HA028651GER.
30
Taste das Gerät wieder
3200 Bedienungsanleitung, HA028582GER, Ausgabe 6.0, Mai-07
4.3 Vorkonfigurierte Regler oder
weitere Starts
Der Regler zeigt kurz den Quick Code und startet
dann weiter in Bedienebene 1.
Die unten dargestellte Anzeige erscheint. Sie wird
Hauptanzeige genannt.
Die ALM Anzeige
leuchtet Rot,
wenn ein Alarm
aktiv ist.
Die OP4 Anzeige
leuchtet, wenn
Ausgang 4 aktiv
ist.
Anmerkung: Erscheint der Quick Code während
der Startphase nicht, wurde der Regler in einer
höheren Zugriffsebene neu konfiguriert und der
Quick Code ist nicht mehr gültig.
3208
Gemessene
Temperatur
Ziel
Temperatur
(Sollwert)
