Eurotherm 2208e Kurzanleitung

PARAMETERLISTE
Kürzel Parameter
Hauptanzeige
Istwert und Sollwert (SP)
vPoS Schrittregelausgang
OP Ausgangsleistung in %
w.SP Arbeitssollwert
SP Sollwert
AmPS Heizstrom (PDSIO Mode 2)
m-A Automatik/Hand Umschaltung
diSP Untere Anzeige im Hauptmenü
C.id Benutzerdefinierte Bezeichner
Plus zusätzliche Promote-Parameter
AL Alarm-Menü
1 - - - Grenzwert für Alarm 1
2 - - - Grenzwert für Alarm 2
3 - - - Grenzwert für Alarm 3
4 - - - Grenzwert für Alarm 4
Die - - - zeigen den Alarmtyp. Folgende
Alarmtypen sind möglich (Konfig.).
- FSH Vollbereichsmaximalalarm
- FSL Vollbereichsminimalalarm
- dEv Regelabweichungsbandalarm
- dHi Regelabw.alarm Übersollwert
- dLo Regelabw.alarm Untersollwert
- Lcr Strom Untersollwert
- Hcr Strom Übersollwert
HY Hysterese
Lb t Regelkreisüberwachungszeit
Atun Selbstoptimierungs-Menü
tunE Selbstoptimierung
Adc Automatische Arbeitspunkteinst. (PD-Regel.)
Pid PID-Menü
Pb Proportionalband
ti Nachstellzeit
td Vorhaltzeit
rES Manueller Reset
Lcb Cutback Low
Hcb Cutback High
rEL.C Relative Kühlverstärkung
SP Sollwert-Menü
SSEL Auswahl Sollwert 1 oder 2
L-r Interner oder externer Sollwert*
SP 1 Wert für Sollwert 1
SP 2 Wert für Sollwert 2
rm.SP Wert externer Sollwert
Loc.t Interner Sollwerttrimm
SP1.L Sollwert 1, untere Grenze
SP1.H Sollwert 1, obere Grenze
SP2.L Sollwert 2, untere Grenze
SP2.H Sollwert 2, obere Grenze
Loc.L Int. Sollwerttrimm, untere Grenze
Loc.H Int. Sollwerttrimm, obere Grenze
SPrr Sollwertrampe
dwEll Haltezeit
EUROTHERM Deutschland GmbH
Ottostraße 1 65549 Limburg a. d. Lahn - Postfach 1453 - 65534 Limburg a. d. Lahn
Telefon (0 64 31) 298 - 0 - Telefax (0 64 31) 29 81 19
SP Sollwert-Menü (Fortsetzung)
End.t Ende des Programms
ProG Programm
StAt Programmstatus
iP Eingangs-Menü
FiLt Zeitkonstante des Eingangsfilters
OFSt PV Offset
Folgende Parameter nur, wenn der Parameter 'AdJ' in
der Anpassungs-Konfiguration auf YES.
CAL FACt aktiviert die Werkseinstellung.
Die folgenden Parameter werden
gesperrt. USER aktiviert die benutzer-
definierte Anpassung. Alle Parameter
lassen sich ändern.
CAL.S Auswahl Anpassung
CAL.L Anpassen am unteren Anzeigewert?
Adj Referenzquelle für die Anpassung
Folgende Parameter sind nur in der Full-Ebene sichtbar
CJC Vergleichsstellentemperatur
mV Millivolt-Eingang
* Nur ändern, wenn Sie die Kalibrierung ändern wollen.
op Ausgangs-Menü
Bei EIN/AUS nur ont.H, ont.C und SP.OP.
OP.Lo Ausgangsleistung, untere Grenze
OP.Hi Ausgangsleistung, obere Grenze
Sb.OP Fühlerbruchleistung
CYC.H Zykluszeit Heizen
CYC.C Zykluszeit Kühlen
ont.H Min. Ein-Zeit für Heizausgang
ont.C Min. Ein-Zeit für Kühlausgang
mtr Schrittregler Motorlaufzeit
OnOF EIN/AUS-Menü
Folgende Parameter nur bei EIN/AUS
hYS.H Heizhysterese
hYS.C Kühlhysterese
HC.db Todband Heizen/Kühlen
cmS Kommunikations-Menü
Addr Kommunikationsadresse
ACCS Zugriffs-Menü
codE Zugriffs-Paßwort
Goto Auswahl der Parameterebene
ConF Paßwort der Konfigurationsebene
* Erscheint nur, wenn PDSIO Modul auf Steckplatz HA.
† Max.wert abhängig vom eingestellten Dezimalpunkt.
** Einheit = Anzeigeeinheit/Zeiteinheit
der Rampe (s, min, h).
Änderungen vorbehalten
2208e K - 1002 D - HA 151 029

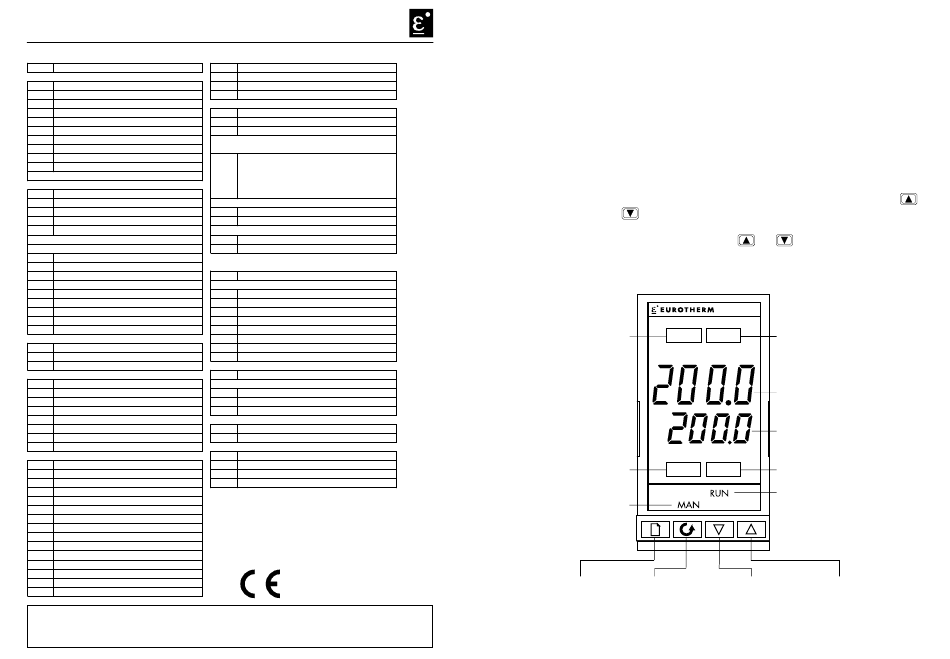

K U R Z A N L E I T U N G
PID / EIN/AUS-Regler Modell 2208e
ALLGEMEINES
Die vorliegende Kurzanleitung beschreibt die grundsätzliche Bedienung des Gerätes und gibt
einen Überblick über die Bedienparameter. Ausführliche Hinweise zu z. B. Installation und
Konfiguration finden Sie in der Bedienungsanleitung.
BETRIEBSART
Automatikbetrieb: Reglerausgang wird durch Regelalgorithmus nach vorgegebenem Sollwert
gesetzt; im Grundzustand werden Ist- und Sollwert angezeigt, mit der
und Taste wird der Sollwert (sofern freigegeben) verändert. Externe
Sollwertvorgabe ist über PDSIO möglich.
Handetrieb: Ausgangsleistung wird mit den
offen); im Grundzustand erscheinen Istwert und Ausgangsleistung auf der
Anzeige.
BEDIEN- UND ANZEIGEELEMENTE
OP1 OP2
Ausgang 1
Modul auf Platz 1
ist aktiv
SP2
Sollwert 2
ist ausgewählt
Handbetrieb
Bild Taste Parameter Taste
Zur Auswahl Zur Auswahl eines
eines Menüs Parameters
in einem Menü

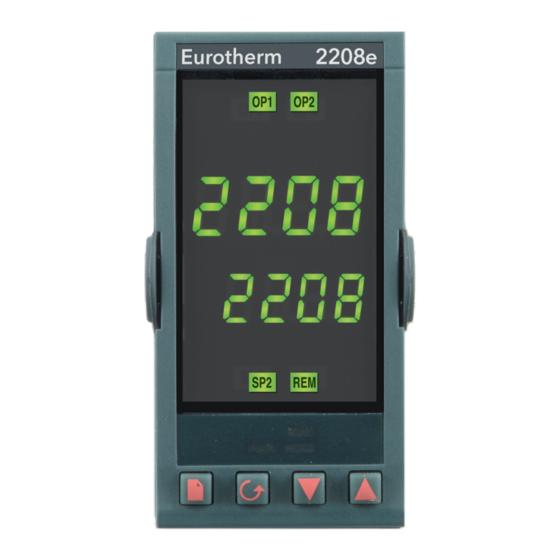

Bedienoberfläche 2208e
und Tasten eingestellt (Regelkreis
2208e
Ausgang 2
Modul auf Platz 2
ist aktiv
obere Anzeige
untere Anzeige
Externer PDSIO Sollwert oder
REM
Kommunikation ist aktiv
Sollwertrampe ist aktiv
Weniger Taste Mehr Taste
Zur Verkleinerung Zur Vergrößerung
eines Wertes eines Wertes
