1.3

Etape 1 : Installation

Cet instrument est destiné à être installé à demeure, en
intérieur exclusivement et à l'abri dans un tableau
électrique.
Choisir un emplacement offrant un minimum de
vibrations, pour une température ambiante comprise entre
o
0 et 55 C et une humidité relative comprise entre 5 et
95%, sans condensation.
Le régulateur peut être monté sur un panneau d'une
épaisseur maximum de 15 mm
Pour assurer le bon fonctionnement du joint d'étanchéité
avant (IP65/NEMA 4) et une protection adéquate contre
la poussière et de l'eau, il est recommandé de monter le
régulateur sur une surface non texturée.
Prière de lire les consignes de sécurité de la section 3
avant toute utilisation. Le manuel EMC No réf.
HA025464 contient de plus amples informations sur
l'installation.
1.3.1 Montage du régulateur sur le
panneau
1. Préparer une découpe dans le panneau de montage
aux dimensions indiquées. Si plusieurs régulateurs
doivent être installés sur le même panneau, veiller à
les espacer de la manière indiquée.
2. Monter le joint d'étanchéité IP65 derrière la façade
avant du régulateur.
3200 Guide utilisateur HA028582FRA Indice 6.0 - mai 07
3. Engager le régulateur dans la découpe préalablement
pratiquée.
4. Mettre en place les clips de fixation en comprimant le
ressort. Bloquer le régulateur en position en
s'assurant qu'il est de niveau tout en poussant vers
l'avant les deux languettes d'appui.
5.
Retirer le film de protection de l'afficheur.

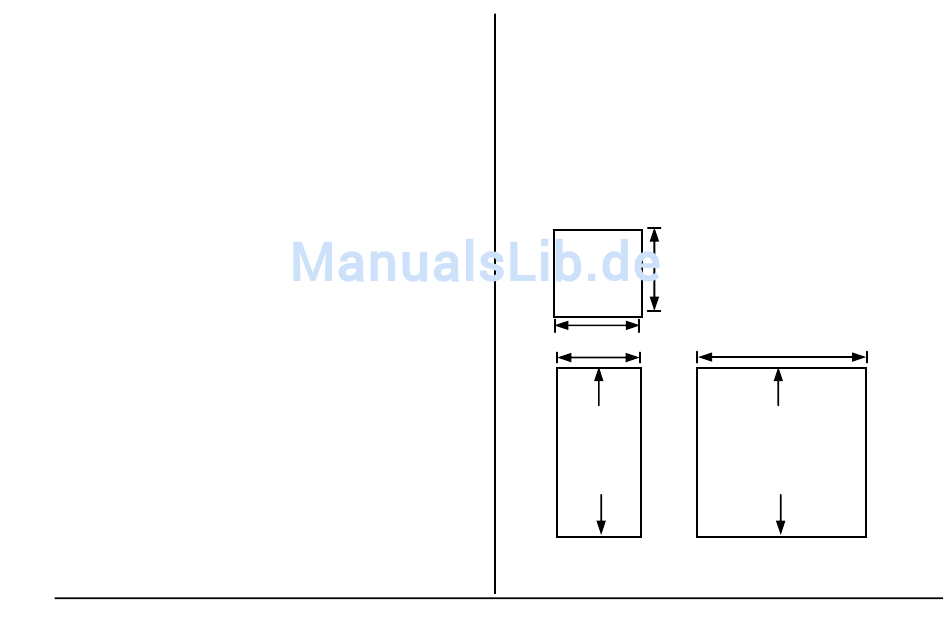

1.3.2 Dimensions des découpes de panneau
45 mm
- 0.0 + 0.6
45 mm
- 0.0 + 0.6
92 mm
- 0.0 + 0.8
Découpe pour
1/8 de DIN
Découpe pour
1/16 de DIN
92 mm
- 0.0 + 0.8
92 mm
- 0.0 + 0.8
Découpe pour 1/4
de DIN
7
