Zusammenbau Des Mehrweg-Schlauchsystems - Dräger Oxylog 2000 Kurzanleitung

Zusammenbau des Mehrweg-Schlauchsystems

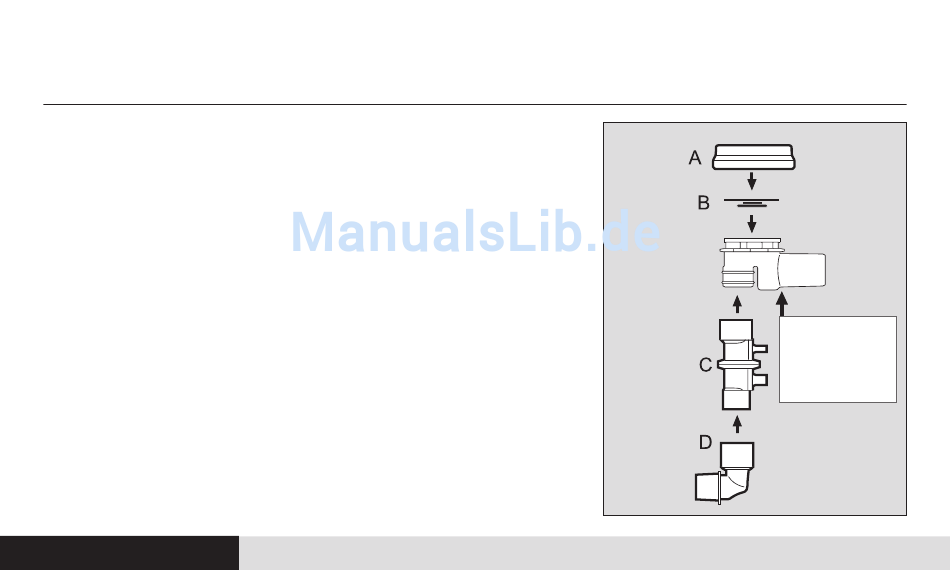

1 Die Membran (B) in das Beatmungsventil einsetzen. Sicherstellen,
dass sie korrekt eingesetzt ist.
2 Den Deckel (A) einpassen und durch eine ca. 90°-Drehung im
Uhrzeigersinn verriegeln.
3 Den Flow-Sensor (C) in das Beatmungsventil drücken.
Die Nut als Vorzugsstellung beachten.
4 Das Winkelstück (D) mit dem Flow-Sensor verbinden.
Vorbereitung
Die Gummischeibe
im Gehäuse darf
nicht berührt
werden!
11
