Vorgehensweise

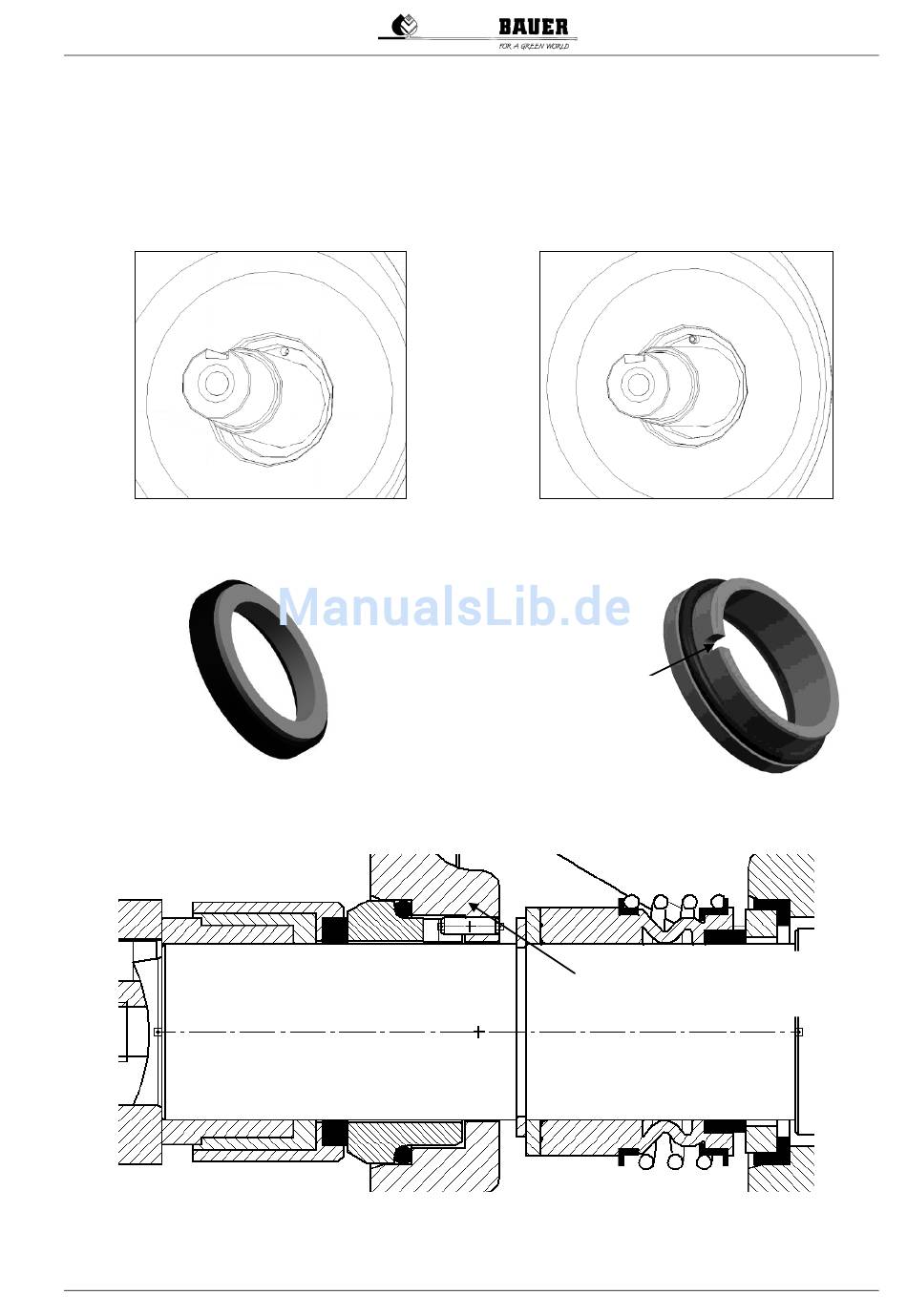

1) Montage der Verdrehsicherung für den Gegenring im Dichtungshalter nur beim Einbau von der GLRD
HJ 977 beim Pumpentyp CSP (Abbildung 16)! Beim Einbau der GLRD MG12 beim Pumpentyp ESP
wird kein Spannstift montiert (Abbildung 15), da dadurch die Funktion der Dichtung verhindert wird.
Einbausituation siehe Abbildung 19.
Abbildung 15: ESP ohne Verdrehsicherung
Abbildung 17: MG12 bei ESP
Abbildung 19: Einbausituation der GLRD HJ 977 und der MG12 motorseitig
Betriebsanleitung für BAUER Tauchmotorpumpe – Version I - 2015
Abbildung 16: CSP mit Verdrehsicherung
Verdrehsicherung
Abbildung 18: HJ 977 bei CSP
Spannstift DIN 1481-3x10-1.4301
Im Reparaturset 344 2200 enthalten
45
