4.3 Montage der Tauchmotorpumpe

Das Seil um die Seilrollen legen und mittels Seilkausche durch die Ringschraube an der Tauchmotorpumpe
fixieren (Abbildung 3.1). Mit der Seilwinde die Tauchmotorpumpe
Führungsrohrhalterung bringen und die Tauchmotorpumpe mit zwei Schraubverbindungen (M16x130) an das
Führungsrohr anbringen (siehe Abbildung 2 und 3.1).

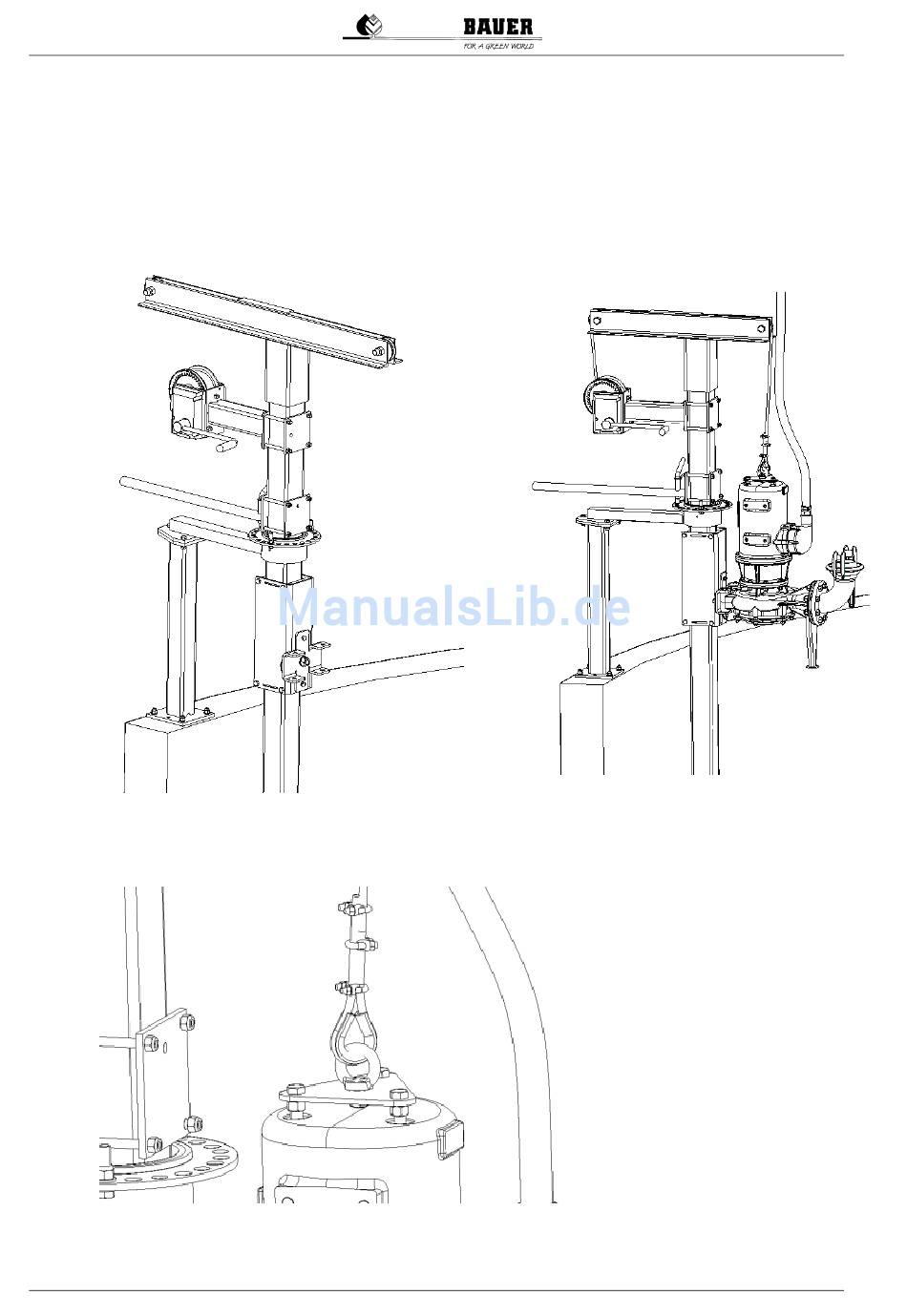

Abbildung 2 Position unter der Führungshalterung
Abbildung 3.1 Montage mittels Seilkausche und Ringschraube
Betriebsanleitung für BAUER Tauchmotorpumpe – Version I - 2015
in eine Position unter der
Abbildung 3.2 Montage an der Konsole
(SK-Schraube DIN 93 M16x130-8.8; Scheibe
DIN 126 18-vz und SK-Mutter DIN 934 M16-8)
14
