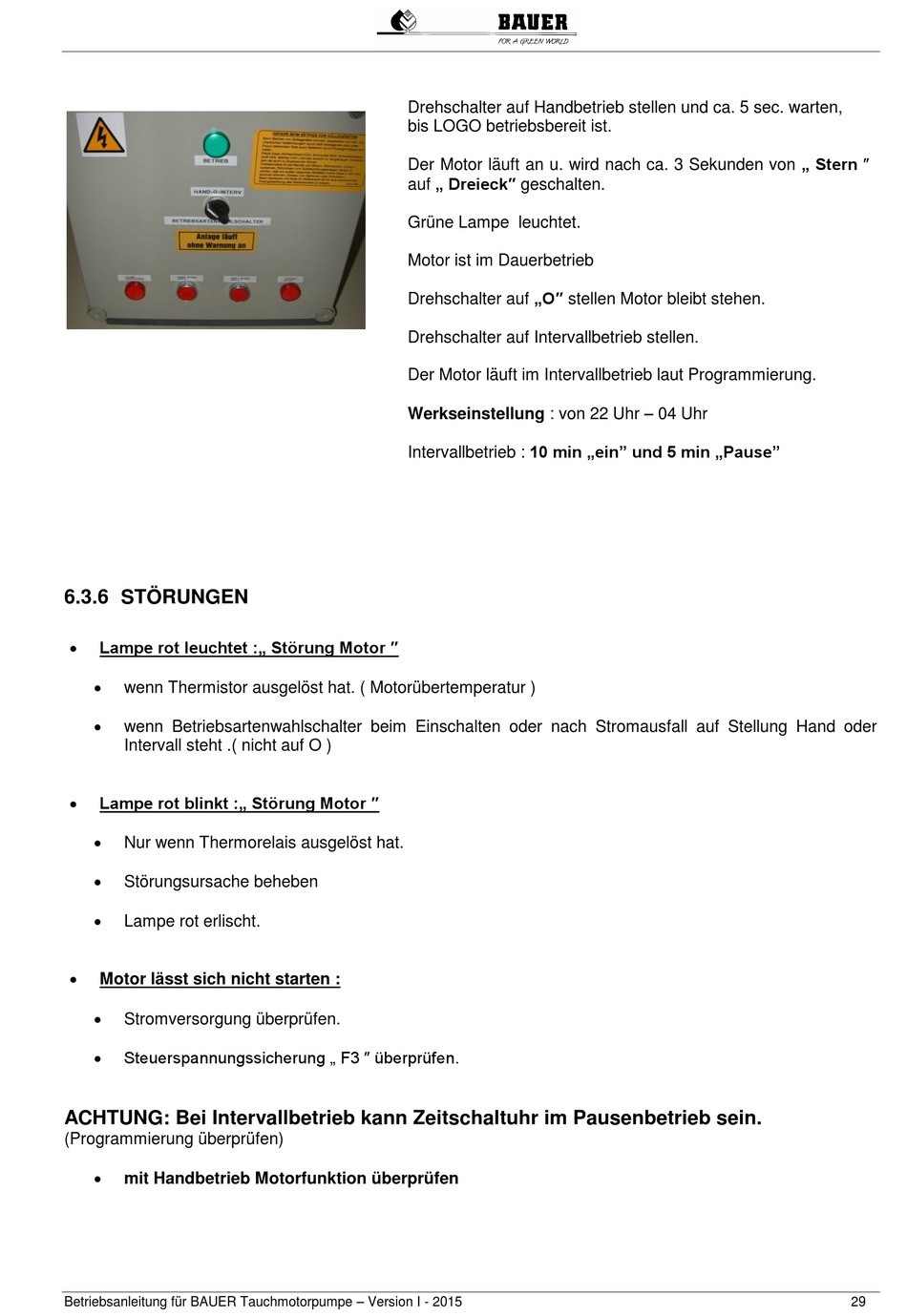

6.3.6 STÖRUNGEN

Lampe rot leuchtet :„ Störung Motor "

wenn Thermistor ausgelöst hat. ( Motorübertemperatur )

wenn Betriebsartenwahlschalter beim Einschalten oder nach Stromausfall auf Stellung Hand oder
Intervall steht .( nicht auf O )

Lampe rot blinkt :„ Störung Motor "

Nur wenn Thermorelais ausgelöst hat.

Störungsursache beheben

Lampe rot erlischt.

Motor lässt sich nicht starten :

Stromversorgung überprüfen.

Steuerspannungssicherung „ F3 " überprüfen.
ACHTUNG: Bei Intervallbetrieb kann Zeitschaltuhr im Pausenbetrieb sein.
(Programmierung überprüfen)

mit Handbetrieb Motorfunktion überprüfen
Betriebsanleitung für BAUER Tauchmotorpumpe – Version I - 2015
Drehschalter auf Handbetrieb stellen und ca. 5 sec. warten,
bis LOGO betriebsbereit ist.
Der Motor läuft an u. wird nach ca. 3 Sekunden von „ Stern "
auf „ Dreieck" geschalten.
Grüne Lampe leuchtet.
Motor ist im Dauerbetrieb
Drehschalter auf „O" stellen Motor bleibt stehen.
Drehschalter auf Intervallbetrieb stellen.
Der Motor läuft im Intervallbetrieb laut Programmierung.
Werkseinstellung : von 22 Uhr – 04 Uhr
Intervallbetrieb : 10 min „ein" und 5 min „Pause"
