BETRIEBSPRINZIPIEN

BETRIEBSPRINZIPIEN BETRIEBSPRINZIPIEN
BETRIEBSPRINZIPIEN BETRIEBSPRINZIPIEN

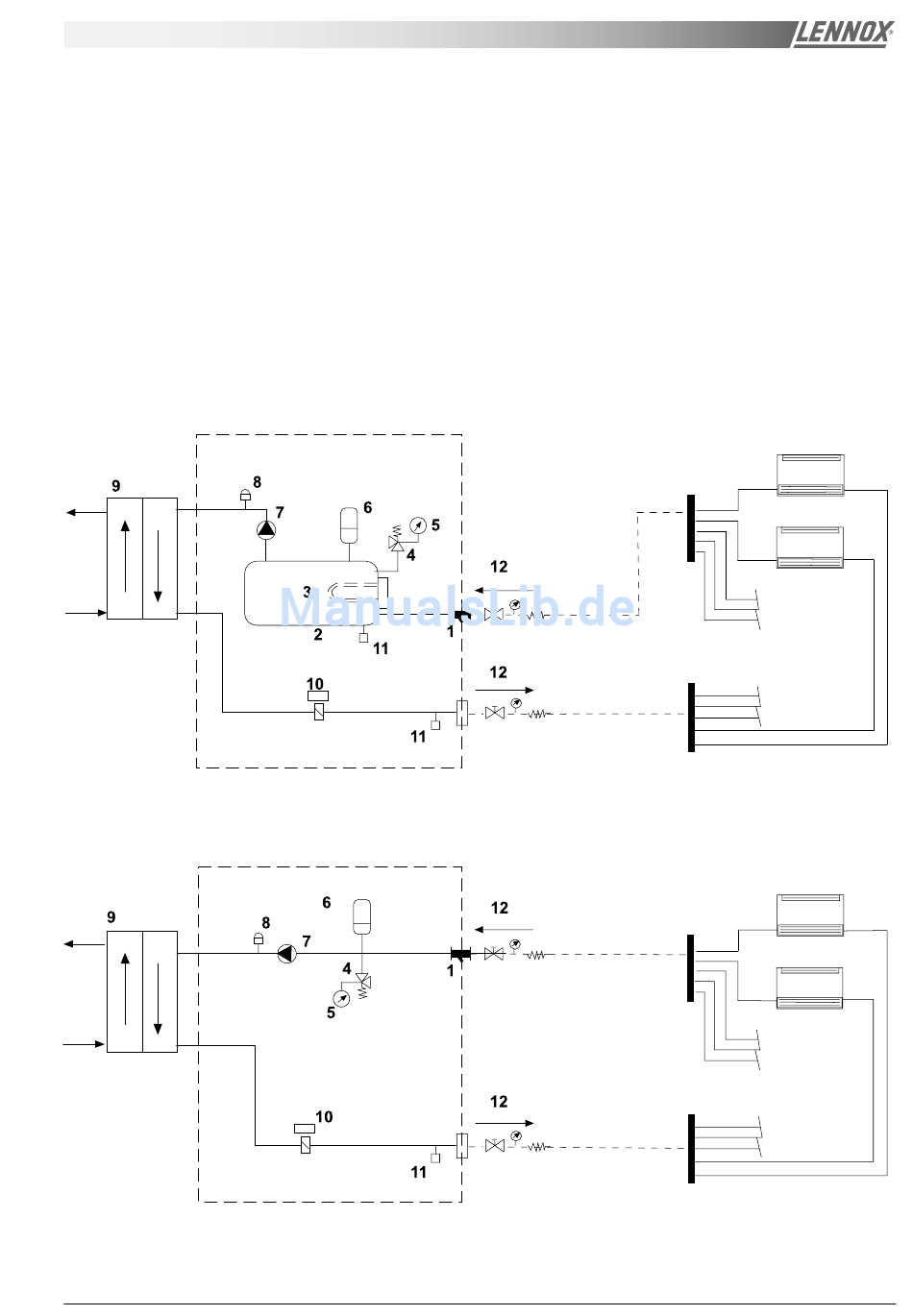

Das Ecolean-System besteht aus einer Wasserkühlmaschine oder einer Luft/Wasser-Wärmepumpe
kombiniert mit einem Hydronik- oder Hydraulikmodul.
BAUTEILE:
HYDRONIKMODUL: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11
HYDRAULIKMODUL: 1, 4, 5, 6, 7, 8, 9, 10, 11
1 - Austauschbarer Wasserfilter
2 - Pufferspeicher
3 - Pufferspeicherheizung (Option)
4 - Sicherheitsventil
5 - Manometer
6 - Ausdehnungsgefäß
HYDRONIKVERSION HYDRONIKVERSION
HYDRONIKVERSION HYDRONIKVERSION HYDRONIKVERSION
HYDRAULIKVERSION HYDRAULIKVERSION HYDRAULIKVERSION HYDRAULIKVERSION HYDRAULIKVERSION
Bedienungsanleitung / Chiller ECOLEAN
7 - Wasserpumpe
8 - Entlüftungsventil
9 - Plattenwärmetauscher
10 - Strömungswächter
11 - Entleerungsventil
12 - Wasserabsperrventil
(PUFFERSPEICHER PLUS PUMPENMODUL) (PUFFERSPEICHER PLUS PUMPENMODUL)
(PUFFERSPEICHER PLUS PUMPENMODUL) (PUFFERSPEICHER PLUS PUMPENMODUL) (PUFFERSPEICHER PLUS PUMPENMODUL)
(PUMPENMODUL) (PUMPENMODUL) (PUMPENMODUL) (PUMPENMODUL) (PUMPENMODUL)
Innerhalb der
Wärmeeinheit
Hydraulikanschlüsse
Innerhalb der
Wärmeeinheit
Hydraulikanschlüsse
• - 19 •
