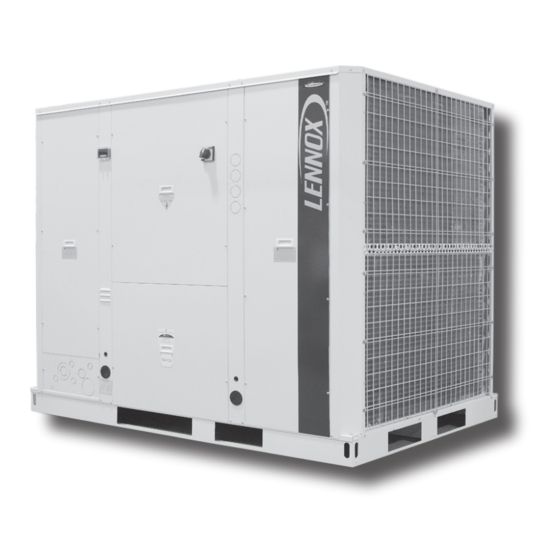

Lennox ECOLEAN EAC Installations- Betriebs Und Wartungshandbuch
Vorschau ausblenden
Andere Handbücher für ECOLEAN EAC:
- Installationanleitung und betriebsanleitung (42 Seiten) ,
- Produkthandbuch (46 Seiten) ,
- Bedienungsanleitung (26 Seiten)
Verwandte Anleitungen für Lennox ECOLEAN EAC
Inhaltszusammenfassung für Lennox ECOLEAN EAC
- Seite 1 Installations - betriebs- und wartungshandbuch ECOLEAN - EAC/EAR Providing indoor climate comfort MIL103G-0909 01-2010 Übersetzung von der ursprünglichen Handbuch...
-
Seite 2: Inhaltsverzeichnis
Alle in dieser Anleitung enthaltenen technischen und technologischen Informationen einschließlich von uns bereitgestellter Zeichnungen und technischer Beschreibungen, bleiben das Eigentum von Lennox und dürfen ohne vorheriges schriftliches Einverständnis von Lennox nicht verwendet (außer für den Betrieb dieses Produkts), vervielfältigt, herausgegeben oder Dritten zugänglich gemacht werden. -
Seite 3: Vorwort
Wir möchten darauf hinweisen, wie wichtig die Schulung für den korrekten Umgang mit der Kältemaschine ist. Bitte wenden Bitte wenden Sie sich an unsere Mitarbeiter, wenn Sie weitere Sie sich an Lennox, um mehr über diesbezügliche Optionen zu Informationen über spezielle Kältemaschinenthemen benötigen. erfahren. -
Seite 4: Datenblatt Für Die Inbetriebnahme Der Maschine
DATENBLATT FÜR DIE INBETRIEBNAHME DER MASCHINE GERÄT: SERIENNR IDENTIFIZIERUNGScODE DES STEUERPULTS INSTALLATIONSANScHRIFT: INSTALLATEUR INSTALLATEUR TEL.: INSTALLATEUR ANScHRIFT: DATUM DER INBETRIEBNAHME: ÜBERPRÜFUNGEN: BETRIEBSSPANNUNG: NENNSPANNUNG DES GERÄTS: NEIN GERÄT AUF GUMMI-ScHWINGUNGSDÄMPFERN ALLGEMEINER STROMANScHLUSS ANScHLUSS DES STEUERPULTS (OPTION) KOMPRESSORÖLSTANDSANZEIGE WASSERANScHLUSS AUS DER ANLAGE ABGELASSEN DATENEINGANG KÜHLZYKLUS HEIZZYKLUS Lufteinlasstemperatur, Paket: °C Wasseraustrittstemperatur °C... -
Seite 5: Technische Daten
1.- ALLGEMEINE MERKMALE ..- TECHNISCHE DATEN EA C 035 1 S M 3 HY FP1 Modelle für hohen statischen Druck. EcoLean C: Nur kühlende Maschinen --- : Standardmaschine R: Wärmepumpen-Geräte HY: Hydraulikversion Ungefähre Leistung kW HN: Hydronikversion Anzahl der Verdichter 3 : Version 3 Kompressortyp: Spiral M: Kältemittel R410A NUR KÜHLUNG 0251 0291 0351... - Seite 6 1.- ALLGEMEINE MERKMALE ..- TECHNISCHE DATEN MASCHINEN MIT STANDARDVENTILATOR MODELLE: 0251SM 0291SM 0351SM 0431SM 0472SM 0552SM 0672SM 0812SM Ventilatortyp Axial - Direktkopplung 900 rpm 1~230V Anzahl Ventilatoren Luftmenge 9750 500 300 000 9750+9750 500+500 300+300 000+000 Leistungsaufnahme 0,69 0,84 0,84 0,84 0,69+0,69 0,84+0,84 0,84+0,84 0,84+0,84 MODELLE: 1003SM 1103SM...
-
Seite 7: Elektrische Daten
1.- ALLGEMEINE MERKMALE 1.2.- ELEKTRIScHE DATEN MASCHINEN MIT STANDARDVENTILATOR MODELLE: 0251SM 0291SM 0351SM 0431SM 0472SM 0552SM 0672SM 0812SM Maximale Leistung (kW) 0,79 2,64 6,39 7,74 2,58 25,28 32,78 35,48 Maximaler Betriebsstrom (A) 3N~400V 24,00 25,40 29,00 34,40 48,00 50,80 58,00 68,80 LRC (A) 3N~400V 2,4 6,4 77,4 46,8 90,4 2,8 Anlaufstrom (A) (*) 3N~400V... -
Seite 8: Komponente
1.- ALLGEMEINE MERKMALE .3.- BAUTEILE Das EcoLean -System besteht aus einem Wasserkühler oder einer Luft-/Wasserpumpe in Kombination mit den Hydraulik- Komponenten des Hydraulik- oder Hydronikmoduls. BAUTEILE: 1.- Abnehmbarer Wasserfilter 7.- Wasserpumpe 2.- Wassertank 8.- Entlüftungsventil HYDRONIKMODUL (HN): ,2,3,4,5,6,7,8,9,0,. 3.- Wassertankheizung 9.- Plattenwärmeaustauscher (optional) 0.- Strömungswächter HYDRAULIKMODUL (HY):... -
Seite 9: Betriebsgrenzwerte
1.- ALLGEMEINE MERKMALE 1.4.- BETRIEBSGRENZWERTE MASCHINEN MIT STANDARDVENTILATOR UND OHNE LUFTKANÄLE 0251SM bis 0431SM 0472SM bis 0812SM 1003SM bis 2104SM MODELLE EAC/EAR KÜHLUNGS- MINIMUM MAXIMUM MINIMUM MAXIMUM MINIMUM MAXIMUM MODUS Kaltwasser-Austrittstemperatur +5ºC +4ºC +5ºC +4ºC +5ºC +4ºC Kaltwasser-Eintrittstemperatur +0ºC +22ºC +9ºC +22ºC +8ºC +22ºC Lufteintrittstemperatur -5ºC +48ºC -5ºC +48ºC -5ºC +48ºC ANMERKUNG: Bei Außentemperaturen unter +5°c Glykol zugeben. HEIZMODUS 0251SM bis 2104SM MODELLE EAC/EAR... -
Seite 10: Betriebsgrenzwerte
1.- ALLGEMEINE MERKMALE 1.4.- BETRIEBSGRENZWERTE VENTILATORMASCHINEN MIT LUFTKANÄLEN KÜHLUNGSMODUS HEIZMODUS Verfügbarer Maximale Minimale Verfügbarer Minimale statischer Umgebungs- Umgebungs- statischer Umgebungs- VERSION VERSION MODELLE: MODELLE: Druck temperatur temperatur Druck temperatur °C ºC ºC 025SM 025SM 50 Pa STANDARD 50 Pa STANDARD 804SM 804SM 025SM 025SM -5ºC 003SM 003SM... -
Seite 11: Druckabfall Im Wassersystem
1.- ALLGEMEINE MERKMALE 1.5.- DRUcKABFALL IM WASSERSYSTEM INSTALLATIONSHINWEISE Im Rücklauf der Geräte befindet sich ein Filter, dieser verhindert das Eintreten von Schmutzpartikeln welche größer als mm im Durchmesser sind. MODELLE EAC/EAR 0251SM BIS 0812SM CAÍDA DE PRESIÓN SIN FILTRO DE AGUA DRUCKVERLUST OHNE WASSERFILTER E AC /R 0812 E AC /R 0672 E AC /R 0552 E AC /R 0472 E AC /R 0431... - Seite 12 1.- ALLGEMEINE MERKMALE 1.5.- DRUcKABFALL IM WASSERSYSTEM MODELLE EAC/EAR 1003SM BIS 1804SM DRUCKVERLUST OHNE WASSERFILTER EAc/R 1804/2104 E A C /R 1 8 0 4 E A C /R 1 6 0 4 E A C /R 1 4 0 3 E A C /R 1 3 0 3 E A C /R 1 2 0 3 E A C /R 1 1 0 3 E A C /R 1 0 0 3...
-
Seite 13: Hydrauliksystemdaten
1.- ALLGEMEINE MERKMALE 1.5.- HYDRAULIKSYSTEMDATEN WASSERDURcHFLUSS UND VERFÜGBARER STATIScHER DRUcK (mit Standard-Wasserpumpe und -Filter wie vom Werk geliefert). EAC / EAR 0251SM EAC / EAR 0291 SM EAC / EAR 0351SM EAC / EAR 0431SM MODELLE l/s 0,88 0,99 ,06 ,22 ,37 ,03 ,6 ,24 ,43 ,6 ,22 ,38 ,53 ,70 ,9 ,47 ,66 ,80 2,04 Wasserdurchfluss /h 3,6 3,56 3,80 4,40 4,95 3,72 4,8 4,45 5,6 5,8 4,40 4,95 5,50 6,2 6,88 5,30... -
Seite 14: Sicherheitsvorrichtungen
1.- ALLGEMEINE MERKMALE 1.7.- SIcHERHEITSVORRIcHTUNGEN GERÄTE 0251SM BIS 0812SM NUR KÜHLUNG WÄRMEPUMPE GERÄT GERÄT SATZ FÜR NIEDRIGE WASSER-Tª SATZ FÜR NIEDRIGE WASSER-Tª HEIZEN KÜHLEN STD/FP -0ºC (STD/FP) STD/FP -0ºC (STD/FP) Zyklus RESET Zyklus Reset Zyklus Reset Zyklus Reset Kühlen Kühlen Kühlen Kühlen Heizen Heizen Kühlen Kühlen LP / HP / PT / HPR-Werte in Bar. -
Seite 15: Darstellung Des Rohrleitungsnetzes 4
1.- ALLGEMEINE MERKMALE 1.8.- DARSTELLUNG DES ROHRLEITUNGSNETZES NUR KÜHLENDE MASCHINEN EAC 0251SM BIS 0431SM Spiralverdichter Register Wassereintritt Wasseraustritt Ventilatormotor Plattenwärmeaustauscher Regelventil Filtertrockner Druckanzeige Durchflussschalter Wassereinlasssensor (Wassereinlassregelung) Wasserauslasssensor (Frostschutz) Niederdruckschalter Hochdruckschalter Kurbelwannenheizung Druckaufnehmer Im FreienTemperaturfühler NUR KÜHLENDE MASCHINEN EAC 0472SM BIS 0812SM Spiralverdichter Wärmetauscher Wassereintritt Wasseraustritt Plattenwärmeaustauscher Verdichterspirale Ventilatormotor Regelventil Filtertrockner • 4 •... -
Seite 16: Darstellung Des Rohrleitungsnetzes
1.- ALLGEMEINE MERKMALE 1.8.- DARSTELLUNG DES ROHRLEITUNGSNETZES NUR KÜHLENDE MASCHINEN EAC 1003SM BIS 1403SM Wärmetauscher Spiralverdichter HPR11 HPR12 Spiralverdichter Ventilatormotor Wassereintritt Filtertrockner Regelventil Wärmetauscher Wasseraustritt HPR22 HPR21 Plattenwärmeaustauscher Spiralverdichter Ventilatormotor Filtertrockner Flüssigkeitsmagnetventil Regelventil (Option) Druckanzeige Kondensationsdrucksteuerung EIN/AUS Lüftermotor HPR11 Durchflussschalter Kondensationsdrucksteuerung. Niedrige/hohe Geschwindigkeit HPR12 Wassereinlasssensor (Wassereinlassregelung) Kondensationsdrucksteuerung EIN/AUS Lüftermotor HPR21 Wasserauslasssensor (Frostschutz) Kondensationsdrucksteuerung. - Seite 17 1.- ALLGEMEINE MERKMALE 1.8.- DARSTELLUNG DES ROHRLEITUNGSNETZES WARMEPUMPENMASCHINEN EAR 0251SM BIS 0431SM 4-Wegeventil Wassereintritt Spiralverdichter Register Wasseraustritt Ventilatormotor Plattenwärmeaustauscher Regelventil Filtertrockner Flüssigkeitsbehälter Rückschlagventil Begrenzer Druckanzeige Hochdruckschalter Kurbelwannenheizung Durchflussschalter Druckaufnehmer: Wassereinlasssensor (Wassereinlassregelung) -Kühlen: Kondensationsdrucksteuerung -Wärmepumpe: Abtaustart Wasserauslasssensor (Frostschutz) Abtauende Niederdruckschalter Heizzyklus Niederdruckschalter Kühlzyklus Im FreienTemperaturfühler WÄRMEPUMPENGERÄTE EAR 0472SM BIS 0812SM Wärmetauscher Spiralverdichter 4-Wegeventil Wassereintritt...
- Seite 18 1.- ALLGEMEINE MERKMALE 1.8.- DARSTELLUNG DES ROHRLEITUNGSNETZES WÄRMEPUMPENGERÄTE EAR 1003SM BIS 1403SM Wärmetauscher Spiralverdichter HPR12 Spiralverdichter Filtertrockner Ventilatormotor Regelventil Filtertrockner Wassereintritt Rückschlagventil Flüssigkeitsbehälter Begrenzer Rückschlagventil Wärmetauscher Wasseraustritt HPR22 Plattenwärmeaustauscher Spiralverdichter Ventilatormotor Filtertrockner Regelventil Filtertrockner Rückschlagventil Flüssigkeitsbehälter Begrenzer Rückschlagventil Druckanzeige Kondensationsdrucksteuerung. Niedrige/hohe Drehzahl HPR22 Kreislauf 2 Durchflussschalter Niederdruckschalter Kühlzyklus Kreislauf 1 Wassereinlasssensor (Wassereinlassregelung) Niederdruckschalter Kühlzyklus Kreislauf 2...
-
Seite 19: Abmessungen 8
1.- ALLGEMEINE MERKMALE POSITION DER KOMPONENTEN - STANDARDMASCHINE .9.- ABMESSUNGEN WASSERWÄRMETAUScHER ScHALTScHRANK BATTERIE EAC/EAR 0251SM-0291SM-0351SM-0431SM STRÖMUNGSWÄcHTER BEDIENUNGSTABLEAU HAUPTScHALTER 95 WASSERFILTER KOMPRESSOR 375 WASSEREINLASS POSITION DER KOMPONENTEN - KABELEINFÜHRUNG ZUR WASSERAUSLASS MASCHINE MIT HYDRAULIKMODUL SPANNUNGSVERSORGUNG BATTERIE WASSERPUMPE 1/2"G 9 WASSERWÄRME- 9 8 0 TAUScHER ScHALTScHRANK AUSDEHNUNGSGEFÄSS ScHALTScHRANK EAC/EAR 0251SM-0291SM-0351SM-0431SM FP1 95 ø... - Seite 20 1.- ALLGEMEINE MERKMALE .9.- ABMESSUNGEN POSITION DER KOMPONENTEN - STANDARDMASCHINE BATTERIEN WASSERWÄRMETAUScHER EAC/EAR 1003SM-1103SM-1203SM-1303SM-1403SM STRÖMUNGSWÄcHTER BEDIENUNGSTABLEAU HAUPTScHALTER 2250 WASSERFILTER ScHALTScHRANK ScHALTScHRANK VERDIcHTER 875 WASSEREINLASS WASSERAUSLASS 2 2 5 POSITION DER KOMPONENTEN - 4 2 MASCHINE MIT HYDRAULIKMODUL KABELEINFÜHRUNG ZUR 308 207 SPANNUNGSVERSORGUNG WASSERWÄRMETAUScHER BATTERIEN WASSERPUMPE 2 1/2"G AUSDEHNUNGSGEFÄSS EAC/EAR 1003SM-1103SM-1203SM-1303SM-1403SM FP1 WASSERFILTER 2250 STRÖMUNGSWÄcHTER VERDIcHTER...
- Seite 21 1.- ALLGEMEINE MERKMALE .9.- ABMESSUNGEN EAC/EAR 1604SM POSITION DER KOMPONENTEN - STANDARDMASCHINE BEDIENUNGS- TABLEAU WASSERFILTER WASSERWÄRME- BATTERIEN STRÖMUNGSWÄcHTER TAUScHER HAUPTS- cHALTER ANSICHT A 975 ScHALTScHRANK KABELEIN- FÜHRUNG ZUR 2 2 5 SPANNUNGS- 2 3 0 VERSORGUNG EAC/EAR 1804SM-2104SM 2250 ScHALTScHRANK BEDIENUNGS- VERDIcHTER TABLEAU WASSEREINLASS HAUPTS- DN80 cHALTER POSITION DER KOMPONENTEN - WASSERAUSLASS MASCHINE MIT HYDRAULIKMODUL...
-
Seite 22: Verfügbare Optionen
1.- ALLGEMEINE MERKMALE 1.10.- VERFÜGBARE OPTIONEN 1.10.- VERFÜGBARE OPTIONEN Maschine mit Maschine mit Standardmaschine Hydraulikmodul Hydronikmodul (1) BENHANDLUNG DER REGISTER Epoxidbeschichtete aluminium-registerrippen ELEKTRIK Softstart Phasenwächter (Drehstrommodelle) Verdampferfrostschutz Tank-Frostschutzheizung (400V/III) Nicht verfügbar Nicht verfügbar Wassertank-elektroheizung (400V/III) (3) Nicht verfügbar Nicht verfügbar KÄLTEKREISLAUF Hoch-und niederbruckmanometer Niedrige Wassertemperatur HYDRAULIK Doppelpumpen-satz (5) -
Seite 23: Weitere Optionen
1.- ALLGEMEINE MERKMALE 1.10.- VERFÜGBARE OPTIONEN 1.10.3.- KÄLTEKREISLAUF HOCH- UND NIEDERDRUCKMANOMETER Zeigt den Druck auf Hoch- und Niederdruckseite des Kältemittelkreislaufs an. NIEDRIGE WASSERTEMPERATUR Erforderlich für eine Wasseraustrittstemperatur unter 5°c. Bezeichnungen Geforderte Wasseraustrittstemperatur Für Wassertemperaturen zwischen -5°c und -10°c SATZ FÜR NIEDRIGE WASSERTEMPERATUR BIS -10°c 1.10.4.- HYDRAULIK DOPPELPUMPEN-SATZ (nur für Hydraulik- und Hydronik-Modellversionen verfügbar) Der Satz besteht aus zwei parallel montierten Wasserpumpen mit den gleichen Kennwerten wie die Einzelpumpe. -
Seite 24: Installation
Verpackung überprüft werden. Im Falle einer Beschädigung kann das Gerät abgelehnt werden. Dazu muss die Vertriebsabteilung von LENNOX unter Angabe der Gründe für die Ablehnung auf dem Lieferschein des Spediteurs informiert werden. Später gegenüber der Vertriebsabteilung von LENNOX geäußerte Vorbehalte können im Zusammenhang mit dieser Art Transportschäden nicht als Garantiefall anerkannt werden. -
Seite 25: Schwingungsdämpfer
2.- INSTALLATION 2.3.- ScHWINGUNGSDÄMPFER Gerät Schlauchanschluss Gummimontage 1.- Montage in einem weniger sensiblen Bereich Gerät Flexibler Anschluss mit Schleife Dämpfungsfeder Metallstruktur Halterung Gummimontage 2.- Montage in einem Bereich mittlerer Sensibilität Gerät Flexibler Anschluss mit Schleife Metall- und Betonstruktur Halterung Dämpfungsfeder Gummimontage 3.- Montage in einem hochsensiblen Bereich (Bodenlast prüfen) • 24 •... -
Seite 26: Installationszwischenräume
2.- INSTALLATION 2.4.- INSTALLATIONSZWIScHENRÄUME (*) Zwischenraum um das Gerät herum, bei allen Geräteversionen. Falls das Aggregat nicht wie gezeigt installiert wird, wirkt sich das auf die Leistung und Zuverlässigkeit aus. INSTALLATIONSZWIScHENRÄUME GENAUE AVM-POSITIONEN EAC/EAR 0251SM-0291SM-0351SM-0431SM 95 45 3 Meter (*) ∅4 Meter (*) Meter (*) Meter (*) -
Seite 27: Genaue Federposition Für Die Schwingungsdämpfung
2.- INSTALLATION 2.5.- GENAUE POSITION DER ScHWINGUNGSDÄMPFUNGSFEDER (EAc/R 1003-1804 SM)( SONDERBAU ) EAc/R 1604 BIS 1804 EAc/R 1003 BIS 1403 POSITION ScHWINGUNGS- POSITION ScHWINGUNGS- DÄMPFUNGSTYP DÄMPFUNGSTYP Wasseranschlüsse Wasseranschlüsse 2.6.- UNGEFÄHRE GEWIcHTSVERTEILUNG (Kg) (EAc/R 1003-1804 SM) EAc/R 1003 SM. EAc/R 1403 SM. (*) HYDRONIK-GERÄT (GEWICHT kg) HYDRAULIK-GERÄT (GEWICHT kg) STANDARD-GERÄT (GEWICHT kg) (*) HYDRONIK-GERÄT (GEWICHT kg) HYDRAULIK-GERÄT (GEWICHT kg) -
Seite 28: Installation Des Geräts
2.- INSTALLATION 2.7.- INSTALLATION DES GERÄTS .- EcoLeanTM-Geräte können im Innen- und Außenbereich installiert werden. 2.- Für den Zugriff siehe Mindest-Zwischenraum-Diagramme – Luftversorgung der Batterien im Heizabschnitt des Geräts (siehe Seite 25). 3.- Das Gerät auf einem stabilen Sockel aufbauen, am besten aus Beton. Um Schwingungen zu verhindern, sollte der Betonsockel nicht auf dem Fundament des Gebäudes aufliegen. - Seite 29 2.- INSTALLATION 2.7.- INSTALLATION DES GERÄTS 11.- Bei Kühl- oder Wärmepumpengeräten muss das Hydrauliksystem folgende Komponenten besitzen: Pumpe, Ausgleichstank, Expansionsvorrichtung, Sicherheitsventil, Wasserfilter, Durchflussregler. 12.- Um den gesamten Druckabfall im Wassersystem zu berechnen, addieren sie Druckabfall im Gerät + Wasserrohrleitungen + Druckabfall bei Armaturen und Anschlusspunkt. Die Wasserpumpe kann so eingestellt werden, dass sie für den korrekten Wasserdurchfluss im Wärmetauscher sorgt.
-
Seite 30: Elektrische Anschlüsse
2.- INSTALLATION 2.8.-ELEKTRIScHE ANScHLÜSSE - VOR DER ERSTELLUNG ELEKTRIScHER ANScHLÜSSE SIcHERSTELLEN, DASS SÄMTLIcHE HAUPTScHALTER SOWIE DIE STROMVERSORGUNG AUS SIND. - ZUM HERSTELLEN DER ELEKTRIScHEN VERBINDUNGEN BITTE DEN DEM GERÄT BEGEFÜGTEN ScHALTPLAN BEACHTEN. ANZAHL DER DRÄHTE QUERSCHNITT STROMVERSORGUNG GERÄTEMODELL OHNE AEH MIT AEH 0251SM 5 x 6 mm 5 x 0 mm 0291SM 5 x 6 mm... -
Seite 31: Inbetriebnahme Und Betrieb
3.- INBETRIEBNAHME UND BETRIEB 3.1.- ARBEITSScHRITTE FÜR DIE INBETRIEBNAHME DES GERÄTS Vor der Inbetriebnahme des Geräts bitte folgendes prüfen: .- Prüfen, ob die Spannung den Angaben auf dem Datenschild entspricht. 2.- Prüfen, ob die Steuerung gemäß dem Schaltplan (falls vorhanden) an die Stromversorgung angeschlossen ist. 3.- Prüfen, ob der Hauptschalter AN ist. -
Seite 32: Überprüfung Der Wasserdurchflussrate
3.- INBETRIEBNAHME UND BETRIEB 3.2.- ÜBERPRÜFEN DER WASSERDURcHFLUSSRATE Es ist sehr wichtig, dass das Gerät mit der korrekten Wasserdurchflussrate läuft. Der Betrieb bei einer zu niedrigen Durchflussrate kann zu einer erheblichen Beschädigung von Komponenten sowie des Wassertauschers führen. Wird das Gerät bei einer zu hohen Durchflussrate betrieben, so mindert dies die Leistung. Die beste Möglichkeit zur Bestimmung der Betriebsdurchflussrate besteht darin, die Temperaturdifferenz zwischen dem Wasserein- und –auslauf zu messen. -
Seite 33: Korrosionsbeständigkeit Der Teile Aus Kupfer Und Rostfreiem Stahl Des Plattentauschers
3.- INBETRIEBNAHME UND BETRIEB 3.3.- KORROSIONSBESTÄNDIGKEIT DER ELEMENTE AUS KUPFER UND ROSTFREIEM STAHL DES PLATTENTAUScHERS (WASSERTAUScHER). RIcHTLINIEN FÜR DIE MESSUNG UND ANALYSE DES WASSERS IM KREISLAUF. Die folgende Widerstandsübersicht soll für eine Reihe chemischer Faktoren einen Anhaltspunkt für die Korrosionsbeständigkeit von rostfreiem Stahl des Typs AISI 316 und von reinem Kupfer in Wasser geben. Die tatsächliche Korrosion ist jedoch ein sehr komplexer Prozess, der von einer Kombination vieler Faktoren beeinflusst wird. -
Seite 34: Wartung
4.1.- PRÄVENTIVE WARTUNG DIE PRÄVENTIVE WARTUNG VERMEIDET KOSTSPIELIGE REPARATUREN. Wir empfehlen eine regelmäßige und gründliche Pflege des LENNOX-Geräts. Am besten fragen Sie Ihren Händler nach einem Wartungsvertrag. Überprüfen Sie bei der Wartung folgende Punkte (je nach den Betriebsbedingungen kann alle 6 Monate eine Wartung notwendig sein). -
Seite 35: Fehlerdiagnose
4.- WARTUNG 4.2.- KORREKTIVE WARTUNG - Seien Sie besonders vorsichtig, wenn eine 4-Wege-Rückschlagventil ausgetauscht werden muss, denn diese besitzen innenliegende Komponenten aus Kunststoff, Teflon, etc., die sehr hitzeempfindlich sind. - Wenn ein Verdichter ausgetauscht werden muss, sämtliche Stromkabel abklemmen und die Ansaug- und Ausstoßleitungen ablöten. - Seite 36 BELGIEN, LUXEMBURG PORTUGAL Aufgrund von Lennox’ ständigen Bemühungen www.lennoxbelgium.com www.lennoxportugal.com u m w e i t e r e Q u a l i t ä t s v e r b e s s e r u n g e n bleiben Änderungen in technischen Daten,...
