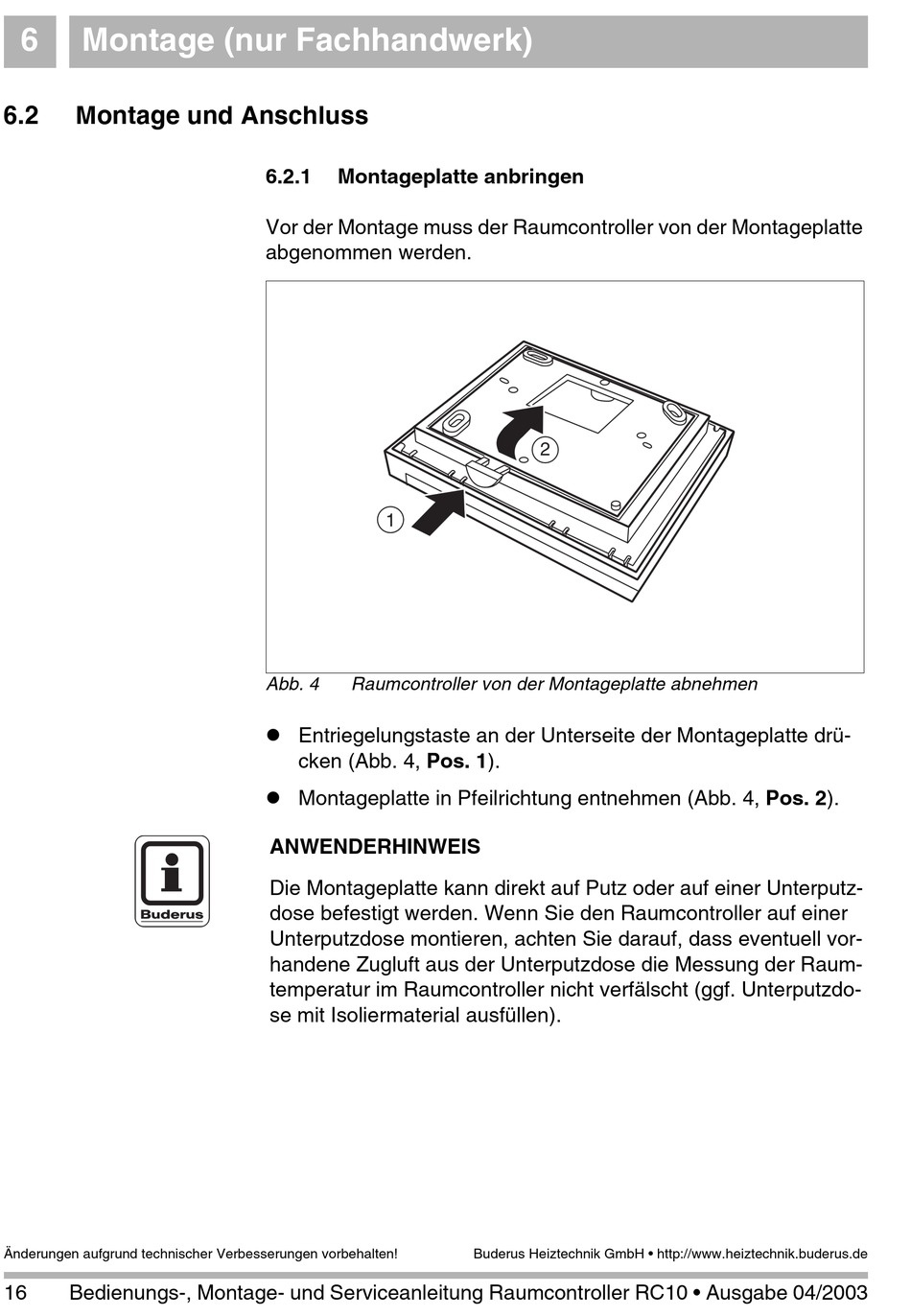

6 Montage (nur Fachhandwerk)
6.2

Montage und Anschluss

Änderungen aufgrund technischer Verbesserungen vorbehalten!
16 Bedienungs-, Montage- und Serviceanleitung Raumcontroller RC10 • Ausgabe 04/2003
6.2.1 Montageplatte anbringen
Vor der Montage muss der Raumcontroller von der Montageplatte
abgenommen werden.
1
Abb. 4 Raumcontroller von der Montageplatte abnehmen
! Entriegelungstaste an der Unterseite der Montageplatte drü-
cken (Abb. 4, Pos. 1).
! Montageplatte in Pfeilrichtung entnehmen (Abb. 4, Pos. 2).
ANWENDERHINWEIS
Die Montageplatte kann direkt auf Putz oder auf einer Unterputz-
dose befestigt werden. Wenn Sie den Raumcontroller auf einer
Unterputzdose montieren, achten Sie darauf, dass eventuell vor-
handene Zugluft aus der Unterputzdose die Messung der Raum-
temperatur im Raumcontroller nicht verfälscht (ggf. Unterputzdo-
se mit Isoliermaterial ausfüllen).
2
