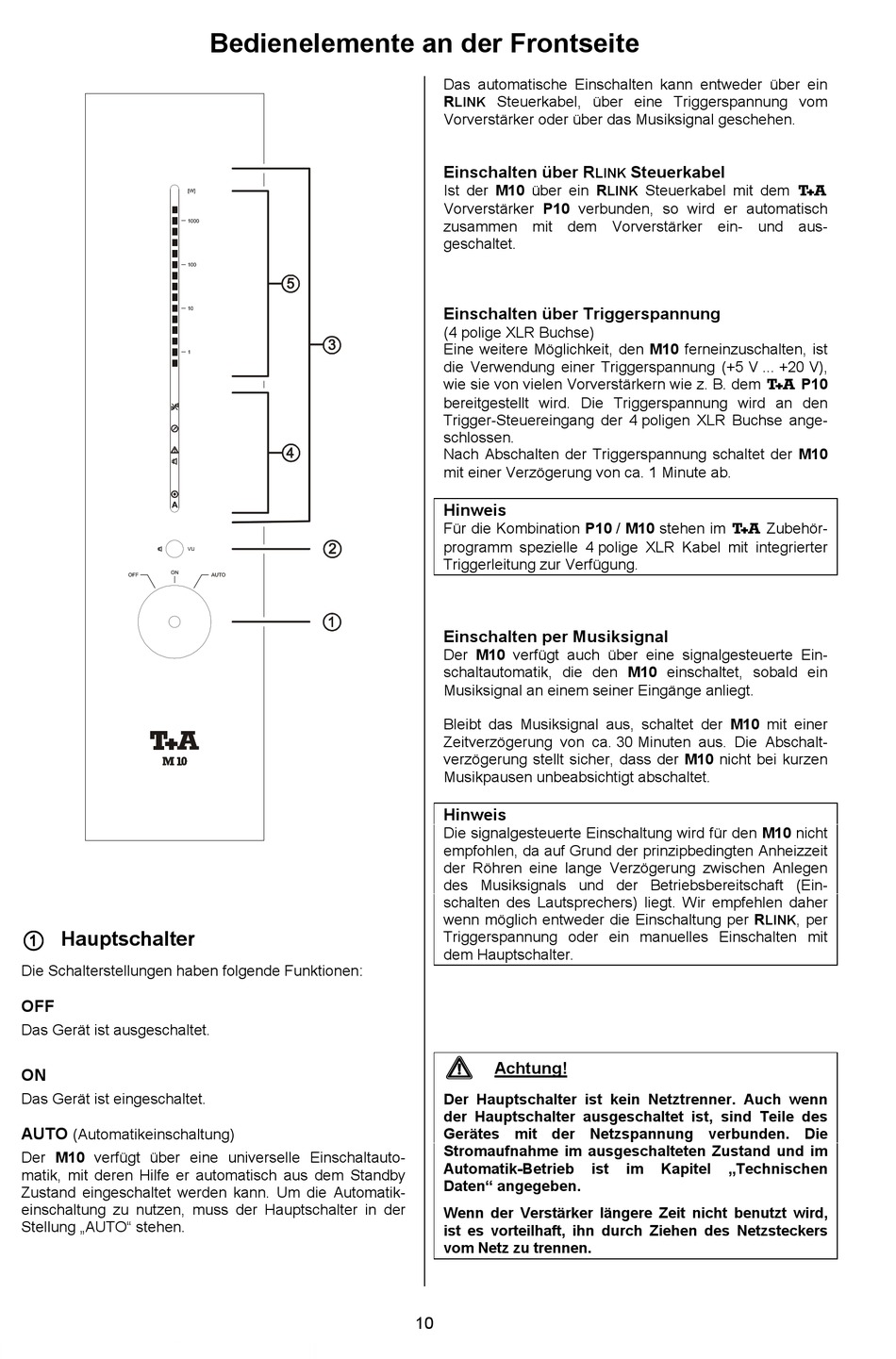

Bedienelemente Der Frontseite - T+A M 10 Betriebsanleitung

 Hauptschalter   
Die Schalterstellungen haben folgende Funktionen:
OFF
Das Gerät ist ausgeschaltet.
ON
Das Gerät ist eingeschaltet.
AUTO
(Automatikeinschaltung)
Der M10 verfügt über eine universelle Einschaltauto-
matik, mit deren Hilfe er automatisch aus dem Standby
Zustand eingeschaltet werden kann. Um die Automatik-
einschaltung zu nutzen, muss der Hauptschalter in der
Stellung „AUTO" stehen.
Bedienelemente an der Frontseite
Das automatische Einschalten kann entweder über ein
R Steuerkabel, über eine Triggerspannung vom
LINK
Vorverstärker oder über das Musiksignal geschehen.
Einschalten über R
Ist der M10 über ein R
Vorverstärker P10 verbunden, so wird er automatisch
zusammen mit dem Vorverstärker ein- und aus-
geschaltet.
Einschalten über Triggerspannung
(4 polige XLR Buchse)
Eine weitere Möglichkeit, den M10 ferneinzuschalten, ist
die Verwendung einer Triggerspannung (+5 V ... +20 V),
wie sie von vielen Vorverstärkern wie z. B. dem  P10
bereitgestellt wird. Die Triggerspannung wird an den
Trigger-Steuereingang der 4 poligen XLR Buchse ange-
schlossen.
Nach Abschalten der Triggerspannung schaltet der M10
mit einer Verzögerung von ca. 1 Minute ab.
Hinweis
Für die Kombination P10 / M10 stehen im  Zubehör-
programm spezielle 4 polige XLR Kabel mit integrierter
Triggerleitung zur Verfügung.
Einschalten per Musiksignal
Der M10 verfügt auch über eine signalgesteuerte Ein-
schaltautomatik, die den M10 einschaltet, sobald ein
Musiksignal an einem seiner Eingänge anliegt.
Bleibt das Musiksignal aus, schaltet der M10 mit einer
Zeitverzögerung von ca. 30 Minuten aus. Die Abschalt-
verzögerung stellt sicher, dass der M10 nicht bei kurzen
Musikpausen unbeabsichtigt abschaltet.
Hinweis
Die signalgesteuerte Einschaltung wird für den M10 nicht
empfohlen, da auf Grund der prinzipbedingten Anheizzeit
der Röhren eine lange Verzögerung zwischen Anlegen
des Musiksignals und der Betriebsbereitschaft (Ein-
schalten des Lautsprechers) liegt. Wir empfehlen daher
wenn möglich entweder die Einschaltung per R
Triggerspannung oder ein manuelles Einschalten mit
dem Hauptschalter.
   
Achtung!
Der Hauptschalter ist kein Netztrenner. Auch wenn
der Hauptschalter ausgeschaltet ist, sind Teile des
Gerätes mit der Netzspannung verbunden. Die
Stromaufnahme im ausgeschalteten Zustand und im
Automatik-Betrieb
Daten" angegeben.
Wenn der Verstärker längere Zeit nicht benutzt wird,
ist es vorteilhaft, ihn durch Ziehen des Netzsteckers
vom Netz zu trennen.
10
Steuerkabel
LINK
Steuerkabel mit dem 
LINK
ist im Kapitel „Technischen
, per
LINK
