2 Produkteigenschaften
Die Serie EMAX2 ist ein absolutes magnetisches Längenmesssystem. In einem Gehäuse sind Sensorik und
Auswerte-Elektronik untergebracht. Das Magnetband der Serie EMAB wird auf eine ebene Grundfläche mit
dem mitgelieferten Klebeband aufgeklebt. Das EMAX2 kann bis zu einem Abstand von max. 1,5 mm
montiert werden. (2,0 mm Sensorabstand zum Magnetband bei reduzierter Messgenauigkeit)
Das absolute Messsystem bietet entscheidende Vorteile:
keine Referenz notwendig
direkte berührungslose Messung
der Abstand zwischen Sensor und Maßband kann zwischen 0,1... 2,0 mm schwanken
Messlängen bis 20 m (auf Anfrage)
hohe Auflösung bis 0,01 mm
Wiederholgenauigkeit +/- 1 Inkrement
sehr robust gegen Verschmutzung
Als Schnittstelle stehen verschiedene Möglichkeiten zur Verfügung (RS422, adressierbare RS422, RS232, SSI,
CANopen (DS406), CAN BASIC ELGO (CN0).
Typische Anwendungen sind die Handlingsysteme, Förder- und Lagertechnik, Hydraulische Pressen,
Stanzautomaten, Spritzgussmaschinen, Linearführungen, Linearantriebe und Pick and Place-Systeme.
Die geführte Variante wird komplett mit Magnetbandführungsschiene und Führungswagen ausgeliefert.
2.1 Funktionsprinzip
Eine Hallsensorzeile und ein magnetoresistives Widerstandsmessbrückenelement werden über ein mit zwei
Spuren beschriebenes Magnetband mit einer Feininterpolations- und einer Absolutspur geführt. Die
Absolutspur liefert mit der Sensorzeile einen Absolutwert und die Feininterpolationsspur mit der
Interpolationselektronik die hohe Auflösung des Messsystems.

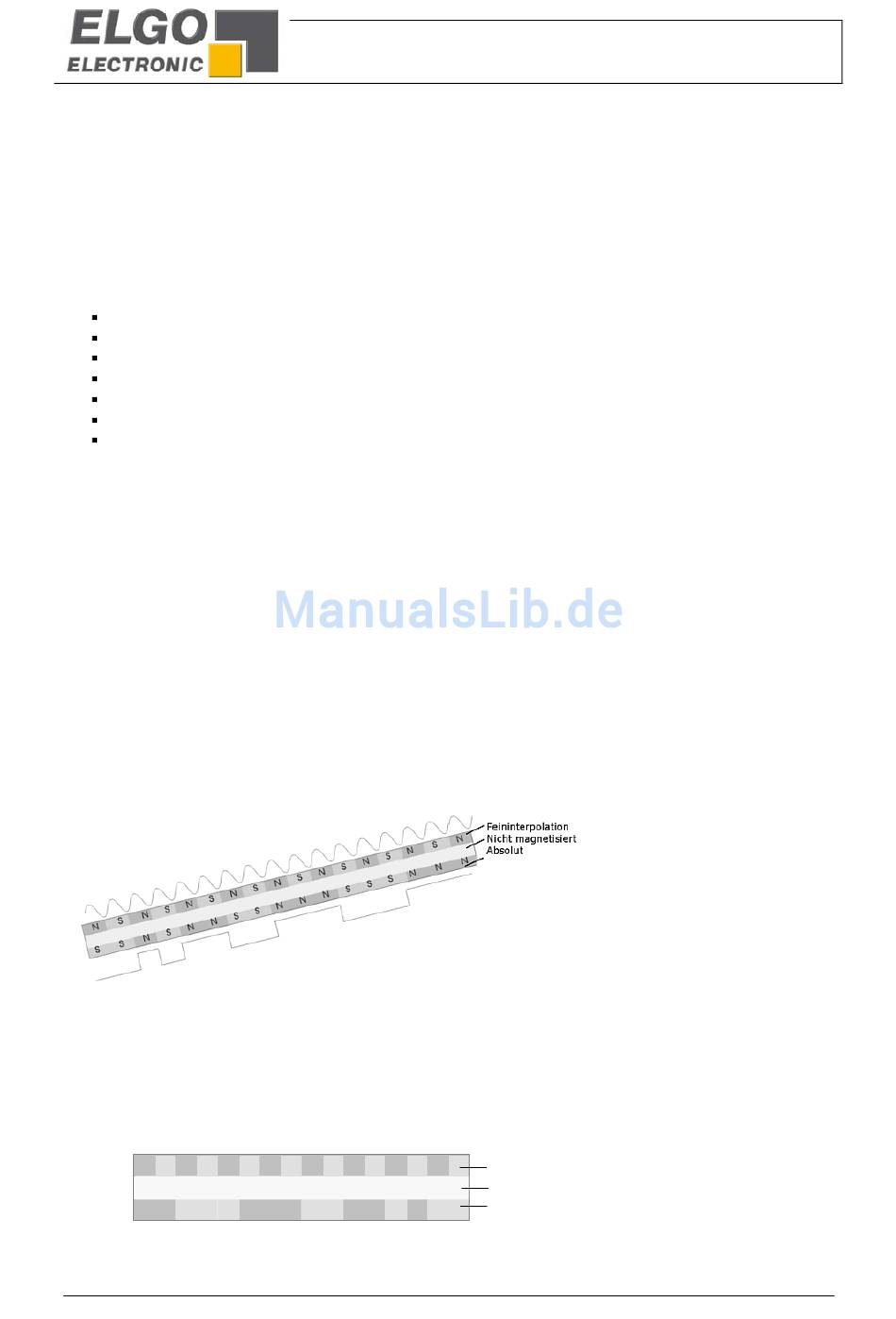

Abbildung 1: Funktionsprinzip EMAX2
Abb. 2 zeigt die zwei Magnetspuren, mit Nord- und Südpolmagnetisierung. Auf der Feininterpolationsspur
folgen abwechselnd im Abstand von 5 mm Nord- und Südpole, die mittels Widerstandsmessbrücken
abgetastet werden und eine Auflösung von 0,01 mm liefern. Der Absolutwert liefert die Sensorzeile mit 16
einzelnen Hallsensoren, welche die Codefolge der Nord- und Südpole abtasten. Der Absolutwert auf dem
Magnetband wiederholt sich alle 10 m.
Abbildung 2: Kodierung
Interpolationsspur
nicht magnetisierter Bereich
Absolutspur
5
